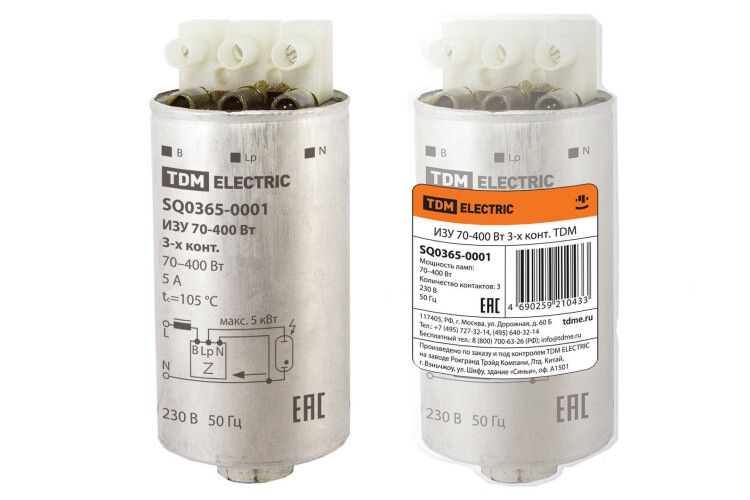

ИЗУ 70-400 Вт 3-х конт. | SQ0365-0001 TDM

Импульсно-зажигающее устройство 70-400 Вт 3-х контактное от TDM ELECTRIC (артикул sq0365-0001) предназначено для надёжного запуска и стабилизации работы металлогалогенных и натриевых ламп в осветительных системах с сетью 220–240 В. Устройство обеспечивает импульсное зажигание без необходимости сложной схемы управления.

Назначение и область применения

Импульсно-зажигающее устройство 70-400 Вт 3-х контактное используется для запуска разрядных ламп высокого и низкого давления — в том числе металлогалогенных, натриевых низкого давления (ЛНД) и натриевых высокого давления (ЛВД). Подходит для установки в светильники уличного, промышленного и коммерческого освещения, где требуется точный и долговечный запуск лампы.

Технические характеристики

• Мощность ламп: 70 – 400 Вт
• Рабочее напряжение сети: 220 – 240 В, 50 Гц
• Тип контактов: трёхконтактная схема (для подключения к лампе, балласту и сети)
• Материал контактов: медь — обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Корпус: металл — защищает внутренние компоненты от механических повреждений
• Обмотка: алюминий — снижает вес устройства и сохраняет теплостойкость

Совместимость и монтаж

Устройство совместимо со всеми типами ламп из указанного диапазона мощности при использовании с соответствующими дросселями. Монтаж выполняется в соответствии с принципиальной схемой подключения: три провода — к лампе, к дросселю и к сети 220 В. Клеммы рассчитаны на надёжное соединение с медными жилами сечением до 2,5 мм². Перед подключением проверьте соответствие напряжения сети и типа лампы — неверное подключение может вызвать отказ устройства или лампы.

Безопасность и стандарты

Импульсно-зажигающее устройство 70-400 Вт 3-х контактное не имеет указанных сертификатов безопасности (например, CE, UL). Применяйте его только в закрытых светильниках с защитой от доступа посторонних лиц. Не используйте в средах с повышенной влажностью без дополнительной герметизации корпуса.

Преимущества

• Стабильно работает при перепадах температур и вибрациях — подходит для открытых и промышленных объектов
• Долгий срок службы благодаря качественной обмотке и прочному металлическому корпусу
• Не требует внешнего контроля — автономно формирует импульс высокого напряжения для зажигания
• Поддерживает широкий спектр ламп — замена одного устройства покрывает несколько типов осветителей

Ограничения применения

• Не предназначен для светодиодных или люминесцентных ламп — попытки подключения приведут к выходу из строя
• Не рекомендуется использовать при напряжении ниже 200 В или выше 250 В — возможна потеря функции зажигания
• Не защищён от прямого воздействия воды — не применяйте вне герметичных светильников
• Не подходит для частоты сети отличной от 50 Гц — несовместим с генераторами или преобразователями частоты

Примеры использования

• Уличные фонари с металлогалогенными лампами 250 Вт
• Освещение складских помещений с ЛВД 400 Вт
• Фасадное освещение зданий с натриевыми лампами низкого давления 150 Вт
• Производственные цеха с высокой запылённостью — благодаря прочному корпусу выдерживает условия эксплуатации

Практические советы

• Перед установкой проверьте целостность контактов — окисление меди может нарушить работу даже нового устройства
• При замене старого ИЗУ убедитесь, что новый имеет ту же трёхконтактную схему — не все модели взаимозаменяемы
• Учитывайте посадочные размеры: корпус устройства должен свободно входить в нишу светильника без усилия
• Не допускайте перегрева — устанавливайте в местах с хорошей вентиляцией, особенно при работе на максимальной мощности (400 Вт)
• При возникновении мерцания лампы после включения — проверьте правильность подключения всех трёх контактов; часто причина в плохом контакте с дросселем
