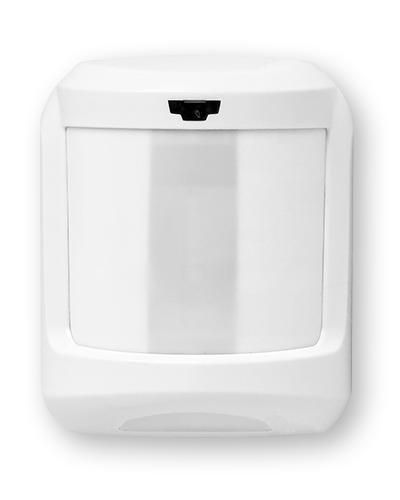

Извещатель инфракрасный пассивный поверхностный Астра-5 исп. Б - Т0000000092 ТЕКО Н00000170

Извещатель охранный поверхностный оптико-электронный и инфракрасный пассивный Астра-5 исполнение Б (ИО 309-11) от бренда Теко предназначен для обнаружения движения людей внутри помещений и передачи сигнала тревоги по проводному каналу. Устройство работает от сети 12 В и подходит для установки на стены в системах охранной сигнализации.

Назначение и область применения

Извещатель Астра-5 исполнение Б (ИО 309-11) используется для защиты внутренних помещений от вторжения. Он реагирует на теплоизлучение человека - то есть активируется при появлении тепловой массы в зоне действия датчика. Подходит для установки в жилых домах, офисах, магазинах, складских помещениях и других закрытых объектах, где требуется надёжная защита от проникновения.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - регистрирует изменения теплового фона, не излучает сигнал самостоятельно.
• Рабочее напряжение: 12 В постоянного тока - совместим с большинством централизованных охранных систем.
• Способ передачи сигнала: проводной, неадресный - сигнал отправляется на контроллер без указания конкретного устройства.
• Исполнение: внутреннее - предназначено исключительно для использования в защищённых помещениях.
• Диапазон температур: от -30 C до +50 C - выдерживает перепады температур в неотапливаемых помещениях зимой и летом.
• Степень защиты: IP41 - защищён от капель воды, падающих вертикально, и предметов больше 1 мм (например, пальцев); не рекомендован для влажных мест или улицы.
• Материал корпуса: пластик - легкий, устойчивый к механическому воздействию, не проводит ток.
• Индикация: да - светодиод показывает состояние работы (включение, тревога, неисправность).
• Способ монтажа: настенный, на кронштейн - позволяет регулировать угол наклона при установке.

Совместимость и монтаж

Астра-5 (ИО 309-11) совместим со всеми охранными панелями, поддерживающими проводную неадресную шлейфовую схему. Для подключения используются два провода: питание и сигнал тревоги. Монтаж выполняется на стену с помощью кронштейна, входящего в комплект. Угол обзора и высота установки должны соответствовать рекомендациям производителя - обычно 2–2,5 метра от пола. Перед установкой проверьте, чтобы рядом не было источников тепла (батарей, окон, вентиляторов), которые могут вызывать ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в системах охранной сигнализации. Сертифицирован для использования в условиях, ограниченных классом защиты IP41. Не содержит опасных материалов согласно RoHS.

Преимущества

• Простая и надёжная технология PIR - мало ложных срабатываний при правильном расположении.
• Явная индикация состояния - легко диагностировать работу без тестового оборудования.
• Низкая чувствительность к животным маленького размера - снижена вероятность срабатывания от кошек или собак весом менее 15 кг.
• Экономичное энергопотребление - подходит для автономных систем с резервными источниками питания.

Ограничения применения

• Не применяется на улице - степень защиты IP41 недостаточна для внешней среды.
• Не подходит для помещений с быстрыми перепадами температур - например, там, где часто открывают двери на холод или нагревают воздух мощными обогревателями.
• Не работает через стекло - инфракрасное излучение не проходит через стеклянные поверхности; нельзя устанавливать возле окон, если цель - контроль за улицей.
• Не адресный - невозможно определить, какой именно извещатель сработал, если их несколько на одном шлейфе.

Примеры использования

• Защита гостиных и спален в квартире от ночного проникновения.
• Обнаружение движения в коридорах офисных зданий после рабочего времени.
• Контроль доступа в кладовые, архивы и другие закрытые комнаты.
• Подключение в составе системы охраны частного дома с центральным пультом.

Практические советы

• Устанавливайте устройство так, чтобы зона обнаружения пересекала возможные пути перемещения злоумышленника - лучше всего направить его на входную дверь или проход между комнатами.
• Избегайте установки прямо напротив радиаторов, кондиционеров или окон с прямым солнечным светом - это вызывает ложные срабатывания.
• Перед первым запуском дайте устройству 5 минут на адаптацию к температуре помещения - это повысит точность распознавания.
• Проверяйте индикацию каждые 3–6 месяцев - если светодиод не горит при включении, возможно, повреждён контакт или питание.
• Замените батарею в контроллере, если система использует резервное питание - даже при отключении электричества Астра-5 должен работать.
