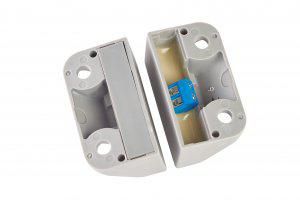

Извещатель охранный ИО 102-20 Б2П В магнитоконтактный точечный. С подключением шлейфа внутри датчика к клеммнику - 00000004875 КСС 247831

Извещатель охранный точечный магнитоконтактный с клеммной колодкой ИО 102-20 Б2П В КСС - это проводной датчик для контроля открытых проёмов, предназначенный для установки на улице. Продукт сочетает надёжную механическую работу с высокой степенью защиты IP55 и работает в широком диапазоне температур, что делает его подходящим для систем охранной сигнализации в суровых условиях.

Назначение и область применения

Извещатель ИО 102-20 Б2П В КСС предназначен для контроля положения дверей, окон, люков и других открывающихся элементов. Он срабатывает при расстоянии между магнитом и контактом более 15 мм - то есть когда створка открывается. Подходит для установки на объектах с открытыми зонами: заборы, гаражи, ангары, входные группы, ограждения территорий. Работает в составе неадресных проводных систем охранной сигнализации, где требуется простое и надёжное определение вскрытия.

Технические характеристики

• Тип: точечный магнитоконтактный извещатель
• Способ передачи сигнала: проводной, неадресный
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: уличное - рассчитан на постоянную эксплуатацию на открытом воздухе
• Диапазон рабочих температур: от -50 C до +50 C - выдерживает экстремальные зимние и летние условия
• Материал корпуса: пластик - устойчив к УФ-излучению и агрессивным средам
• Способ монтажа: навесной - крепится на поверхность с помощью крепёжных отверстий
• Поддерживает установку на магнитопроводящих и магнитонепроводящих поверхностях - гибкость в монтаже
• Код в реестре Минпромторга: РЭ-361/21

Совместимость и монтаж

Извещатель ИО 102-20 Б2П В КСС совместим со всеми стандартными проводными панелями охранной сигнализации, работающими в режиме нормально замкнутой цепи (НОЗ). Для подключения используется встроенная клеммная колодка - достаточно зачистить жилы и затянуть винты. Монтаж выполняется в два этапа: основание фиксируется на раме или стене, магнит - на движущейся створке. Расстояние между частями при закрытом состоянии - не более 15 мм. Обязательно проверьте параллельность установки магнита и корпуса извещателя - перекос снижает надёжность срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра Минпромторга (код РЭ-361/21) и сертифицировано для использования в системах охранной сигнализации. Выполнение стандарта IP55 обеспечивает безопасную работу в условиях повышенной влажности, снега, дождя и запылённости. Нет требований к электромагнитной совместимости - не создаёт помех и нечувствителен к внешним ЭМИ.

Преимущества

• Высокая надёжность механического контакта - нет сложной электроники, которая может выйти из строя
• Широкий температурный диапазон позволяет использовать в Сибири, на Дальнем Востоке и в Центральной Азии
• Защита IP55 исключает необходимость в дополнительном кожухе при наружной установке
• Клеммная колодка упрощает подключение и обслуживание - не нужна пайка
• Работает на любых металлических и неметаллических поверхностях - не требует специальных условий монтажа

Ограничения применения

• Не подходит для адресных систем - не передаёт информацию о конкретном канале, только факт срабатывания
• Требует физического контакта с магнитом; при сильных вибрациях возможны ложные срабатывания
• Не рекомендован для установки внутри помещений с высокой влажностью и конденсацией - хотя IP55 защищает от брызг, длительное воздействие пара может повредить внутреннюю часть
• Не имеет встроенной индикации состояния - необходимо контролировать состояние цепи через панель управления

Примеры использования

• Контроль дверей гаража на автостоянках
• Охрана окон и ворот на складских комплексах
• Контроль доступа к щитовым комнатам на улице
• Обнаружение вскрытия крышек технологических люков на насосных станциях
• Системы охраны периметра: двери в оградительные конструкции, въездные шлагбаумы

Практические советы

• При установке на алюминиевые или другие немагнитные поверхности используйте стальную пластину толщиной 1–2 мм под магнит - это повысит силу притяжения
• Проверяйте зазор между магнитом и извещателем после монтажа - он должен быть не больше 15 мм, идеально - 5–10 мм
• Избегайте установки рядом с мощными источниками переменного поля (трансформаторы, двигатели) - они могут вызвать ложные срабатывания
• Перед первичным запуском системы проверьте целостность цепи мультиметром: при закрытом положении сопротивление должно стремиться к нулю
• Для долговечности периодически осматривайте контактную группу - особенно в пыльных местах
