Извещатель совмещенный Астра-621 - Т0000000165 ТЕКО Н00000156 00-00002076

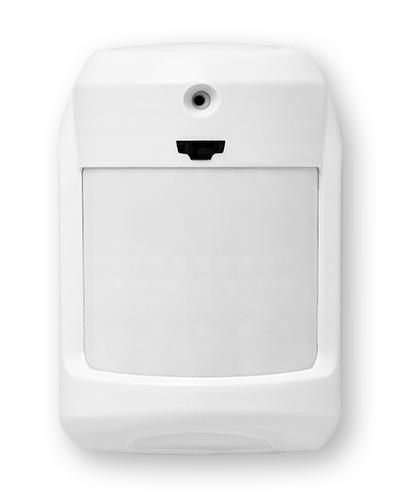

Извещатель охранный поверхностный совмещенный Астра-621 (ИО 415-2) от бренда Теко - устройство для одновременной защиты помещения от проникновения людей и разрушения стекол. Комбинированный принцип работы позволяет использовать один прибор вместо двух, снижая сложность монтажа и экономя место на стене.

Назначение и область применения

Извещатель Астра-621 (ИО 415-2) предназначен для использования внутри закрытых помещений. Он обнаруживает два типа угроз: движение человека в объёме комнаты (через инфракрасный канал) и удары по стеклу или другим остеклённым конструкциям (через акустический канал). Оба сигнала преобразуются в замыкание или размыкание выходных контактов реле - сигнал передаётся на центральный пульт охранной системы.

Подходит для установки в офисах, жилых квартирах, магазинах, складских помещениях, где есть окна или стеклянные перегородки. Особенно эффективен там, где требуется надёжная защита от взлома через стекло - например, в витринных зонах или кабинетах с большими окнами.

Технические характеристики

• Тип извещателя: Совмещённый - сочетает инфракрасный (ИК) и акустический (АК) каналы в одном корпусе;
• Питание: 12 В постоянного тока, потребление - 15 мА;
• Рабочий температурный диапазон: от -30 C до +50 C;
• Степень защиты: IP30 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Исполнение: внутреннее - используется только в сухих помещениях;
• Материал корпуса: пластик;
• Выходные устройства: два оптоэлектронных реле - одно для каждого канала;
• Функции: память тревоги, тестирование акустического канала, контроль напряжения питания;
• Управление: дискретная регулировка чувствительности обоих каналов.

Совместимость и монтаж

Извещатель Астра-621 (ИО 415-2) монтируется поверхностью на стену или потолок - не требует штробления или скрытой проводки. Установка выполняется с помощью крепёжных отверстий на корпусе. В комплекте - два ключа для фиксации и настройки.

Допускается использование поворотного кронштейна - позволяет направить сенсорную зону точно на нужную часть помещения. Подключение осуществляется двумя проводами к каждому реле - общая схема совместима со всеми системами охранной сигнализации, работающими на нормально замкнутых/разомкнутых контактах.

Не рекомендуется устанавливать рядом с источниками тепла (батареи, нагреватели), мощными ЭМИ-генераторами или в местах с частыми воздушными потоками - это может вызвать ложные срабатывания.

Безопасность и стандарты

Извещатель соответствует требованиям безопасности для оборудования класса IP30 - обеспечивает механическую защиту, но не герметичен. Применяется исключительно во внутренних помещениях. Отсутствие защиты от влаги делает невозможным его использование в сырых зонах (ванная, подвал, крыльцо).

Преимущества

• Объединяет две функции - детектирование движения и разбитие стекла - в одном устройстве, что снижает стоимость и сложность системы;
• Микропроцессорная обработка сигналов минимизирует ложные срабатывания от домашних животных, вентиляторов или световых помех;
• Режим “памяти тревоги” сохраняет состояние сработавшего канала даже после прекращения угрозы - удобно для диагностики;
• Дискретная регулировка чувствительности позволяет адаптировать реакцию под конкретные условия - например, уменьшить чувствительность АК-канала при наличии соседнего завода или вокзала;
• Устойчивость к внешнему освещению до 6500 лк - работает даже при ярком солнечном свете у окна.

Ограничения применения

• Не предназначена для наружной установки - IP30 не защищает от влаги и пыли;
• Не обнаруживает разрушение оргстекла, акрила, поликарбоната - только обычное и армированное стекло;
• Чувствителен к резким звуковым импульсам вне стекла - например, хлопкам дверей, падению металлических предметов - возможны ложные срабатывания при высокой чувствительности АК-канала;
• Не поддерживает адресацию или цифровые протоколы - работает только как аналоговый контактный извещатель;
• Не рекомендован для помещений с активными животными выше 8–10 кг - ИК-канал может реагировать на них.

Примеры использования

• Охрана торгового зала с большими витринами - АК-канал контролирует целостность стекла, ИК-канал - проникновение внутрь;
• Защита банковского отделения с окнами на первом этаже - комбинированная защита против взлома через стекло и входа через окно;
• Охрана административного кабинета с панорамными окнами - особенно актуально ночью, когда человек может попытаться выбить стекло;
• Жилое помещение с балконными блоками - предотвращает проникновение через разбитый стеклопакет.

Практические советы

• Перед установкой проверьте тип стекла - АК-канал не среагирует на современные противоударные материалы (например, триплекс с ПВБ-пленкой);
• Настройте чувствительность АК-канала на минимальном уровне, затем увеличивайте постепенно - слишком высокая чувствительность вызывает ложные срабатывания от звука шагов или падения книг;
• При использовании поворотного кронштейна ориентируйте ИК-сенсор так, чтобы он охватывал проходы, а не углы - это снижает риск пропуска человека;
• Проверяйте питание - при просадках ниже 10 В возможно некорректное поведение реле; используйте стабилизированный блок питания;
• Проводите ежемесячный тест АК-канала - в комплекте есть специальные ключи для этого, не используйте молоток или другие инструменты!
