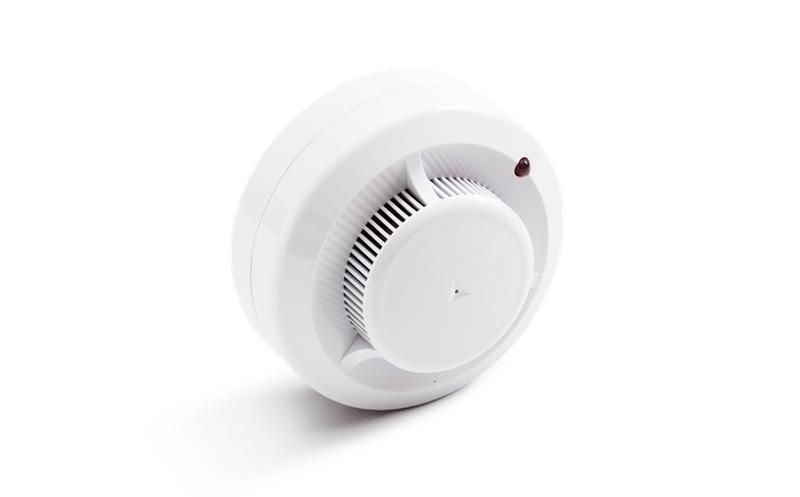

Извещатель пожарный дымовой оптико-электронный ИП 212-141М V1.04 Рубеж Rbz-338655

Извещатель пожарный дымовой оптико-электронный ИП 212-141М V1.04 от компании Рубеж — это надёжное устройство для раннего обнаружения дыма в помещениях с постоянным электропитанием. Он совместим с большинством популярных приемно-контрольных приборов, работает от постоянного тока и не реагирует на свет, температуру или влажность. Артикул rbz-338655 подходит для установки в офисах, складах, жилых зонах и других объектах, где важна устойчивость к электромагнитным помехам.

Назначение и область применения

Извещатель ИП 212-141М V1.04 предназначен для обнаружения видимого дыма в воздухе и передачи сигнала «Пожар» на приемно-контрольный прибор (ППКП). Он не реагирует на открытый огонь, свет, перепады температуры или влажности — только на частицы дыма. Применяется в закрытых помещениях с нормальными условиями эксплуатации: офисах, административных зданиях, складских комплексах, гостиницах, учебных заведениях. Не подходит для мест с высокой запылённостью, влажностью или наличием пара (например, кухни, банях, прачечных).

Технические характеристики

• Принцип работы: оптический — обнаружение дыма за счёт рассеивания света внутри камеры;
• Напряжение питания: 9–30 В постоянного тока (DC);
• Питание: от сети через шлейф сигнализации;
• Сопротивление в режиме «Пожар»: ≤1000 Ом;
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Диаметр: 93 мм — стандартный размер для поверхностного монтажа;
• Цвет: белый — сочетается с большинством интерьеров;
• Индикация: светодиод показывает режимы «Норма», «Пожар» и «Неисправность»;
• Микросхема: ASIC R2 — снижает влияние электромагнитных помех от люминесцентных ламп и проводки;
• Сброс сигнала: только путём отключения питания на 2+ секунды с ППКП;
• Подключение: через кабель, безвинтовые зажимы.

Совместимость и монтаж

Извещатель ИП 212-141М V1.04 совместим со всеми основными моделями ППКП от Рубеж: Гранит, Гранд Магистр, ВЭРС ПК, Сигнал-20, Сигнал-20П и аналогичными. Монтаж — поверхностный, на потолочные или стеновые поверхности. Базовое основание унифицировано — можно заменить другой извещатель Рубеж без переустановки кабелей. Разъёмное соединение между датчиком и основанием позволяет поворачивать извещатель в любом направлении при установке. Подключение минусового провода к контактам 3 и 4 даёт сигнал «Обрыв шлейфа» при снятии извещателя. Кабели фиксируются безвинтовыми кнопками — просто нажмите, вставьте провод, отпустите.

Добавочный резистор и согласование

Если ППКП поддерживает функцию «двойной сработки» (определение числа сработавших извещателей), потребуется добавочный резистор Rд. Его номинал зависит от конкретного прибора и рассчитывается по формуле с учётом сопротивления шлейфа. Альтернатива — установка устройства согласования УС-01 в базовое основание. Для четырёхпроводных систем применяется УС-02. Если функция двойной сработки не нужна — резистор не устанавливается, но ППКП обязан ограничивать ток в режиме «Пожар» до 20 мА, чтобы не повредить извещатель.

Безопасность и стандарты

Извещатель ИП 212-141М V1.04 соответствует требованиям ГОСТ 53325 для 4 степени электромагнитной совместимости — устойчив к помехам от бытовой и промышленной аппаратуры. Инновационная микросхема ASIC R2 исключает ложные срабатывания от люминесцентных ламп, частотных преобразователей и других источников ЭМИ. Сертифицирован для использования в системах пожарной безопасности, соответствует требованиям РФ к автоматическим извещателям.

Преимущества

• Высокая устойчивость к электромагнитным помехам благодаря ASIC R2 — меньше ложных срабатываний;
• Универсальное базовое основание — легко заменить другие извещатели Рубеж без перепрошивки или переключения проводов;
• Простой монтаж: безвинтовые зажимы, разъёмное соединение, горизонтальный круговой дымозаход;
• Чёткая индикация состояния: светодиод показывает все режимы визуально;
• Сохранение сигнала «Пожар» даже после прекращения действия дыма — удобно для диагностики;
• Поддержка внешней индикации через ВУОС (выносное устройство оптической сигнализации).

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью, паром, пылью — IP30 недостаточно для таких условий;
• Не работает в условиях экстремальных температур — требуются специальные модели;
• Требует стабильного источника питания 9–30 В DC — несовместим с переменным током без преобразователя;
• Сброс сигнала возможен только через отключение питания ППКП — нельзя сбросить вручную с самого извещателя;
• Не рекомендован для помещений с активным движением воздуха (вентиляционные каналы, большие проёмы) — может не успеть зарегистрировать дым.

Примеры использования

• Офисные здания — установка в коридорах, холлах, кабинетах;
• Складские помещения — контроль зон хранения материалов;
• Жилые дома — в лифтовых холлах, на этажах, рядом с эвакуационными выходами;
• Школы и детские сады — в классах, спальнях, медицинских пунктах;
• Гостиницы — в номерах, лестничных клетках, служебных помещениях.

Практические советы

• Перед установкой проверьте напряжение на шлейфе — должно быть в диапазоне 9–30 В DC;
• Если используете ППКП с функцией «двойной сработки» — заранее выберите правильный номинал резистора Rд или закажите УС-01 с нужным значением;
• При замене старого извещателя — не меняйте базовое основание, если оно от Рубеж: новое устройство ИП 212-141М V1.04 встанет без переделок;
• Не закрывайте решётки дымозахода краской, обоями или декоративными элементами — это снижает чувствительность;
• Проверяйте работу извещателя регулярно с помощью тестового устройства — он не имеет автономного тестирования;
• При подключении к четырёхпроводной системе обязательно используйте УС-02 — иначе извещатель не будет работать.
