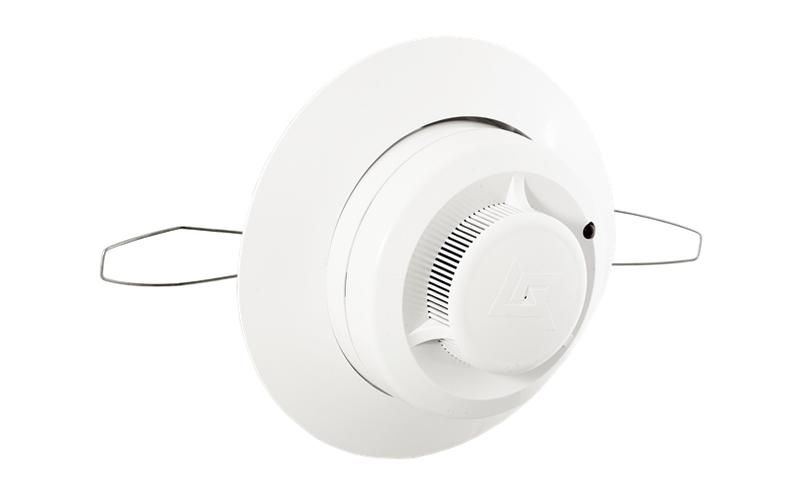

Извещатель пожарный дымовой оптико-электронный ИП 212-141М V2.04 для подвесного потолка Рубеж Rbz-339511

Извещатель пожарный дымовой оптико-электронный ИП 212-141М V2.04 для подвесного потолка — это автономный датчик, предназначенный для раннего обнаружения дыма в помещениях с подвесными потолками. Бренд Рубеж реализовал в модели ИП 212-141М V2.04 надежную оптическую систему с цифровой обработкой сигнала, совместимую со многими популярными приемно-контрольными приборами. Устройство работает от постоянного тока и не требует батареек — питание подается по шлейфу сигнализации.

Назначение и область применения

Извещатель ИП 212-141М V2.04 для подвесного потолка предназначен для обнаружения продуктов горения в воздухе — именно дыма, а не тепла, пламени или света. Он не срабатывает на пар, пыль или изменения освещённости, что снижает количество ложных срабатываний. Применяется в офисах, торговых центрах, школах, больницах и других зданиях с подвесными потолками, где важно скрытое расположение оборудования. Работает в составе адресных и неадресных систем пожарной сигнализации, совместимых с напряжением 9–30 В постоянного тока.

Технические характеристики

• Принцип работы: оптический — обнаружение дыма за счет рассеивания света внутри камеры;
• Напряжение питания: 9–30 В постоянного тока (DC);
• Степень защиты: IP30 — защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Диаметр корпуса: 143 мм — подходит для стандартных ячеек подвесных потолков;
• Основной источник питания: питание от шлейфа сигнализации, без встроенной батареи;
• Выходной сигнал при срабатывании: снижение внутреннего сопротивления до ≤1000 Ом;
• Индикация: светодиоды «Норма» (зеленый) и «Пожар» (красный);
• Сброс состояния «Пожар»: только путём отключения питания на 2 секунды с ППКП;
• Поддержка выносного устройства оптической сигнализации (ВУОС): да.

Совместимость и монтаж

Извещатель ИП 212-141М V2.04 для подвесного потолка устанавливается на универсальное базовое основание, совмещённое с монтажным кольцом. Разъемное соединение позволяет менять извещатели без перепайки проводов. Круговые контакты обеспечивают правильную работу вне зависимости от поворота корпуса относительно основания.

Подключение проводов — безвинтовое: используются кнопочные зажимы, которые фиксируют жилы при нажатии. Минусовой провод шлейфа подключают к контактам 3 и 4; при извлечении извещателя система получает сигнал «Неисправность ШС».

Для работы с приборами, поддерживающими функцию «двойной сработки» (например, Гранит, ВЭРС ПК), требуется установить добавочный резистор Rд или устройство согласования УС-01. Его номинал выбирается в зависимости от типа ППКП. Если функция не нужна — резистор не устанавливают, но ППКП должен ограничивать ток в режиме «Пожар» до 20 мА.

Для подключения к четырёхпроводным схемам применяется устройство согласования УС-02, которое также монтируется в базовое основание.

Безопасность и стандарты

Извещатель соответствует требованиям к неадресным дымовым извещателям, применяемым в системах пожарной безопасности. Отсутствие сертификата в данных не указано — рекомендуется проверять соответствие ГОСТ Р 53325-2012 и другим нормативам при проектировании системы. IP30 не допускает использование в сырых или пыльных средах — не устанавливать в кухнях, туалетах, на чердаках или в местах с высокой запыленностью.

Преимущества

• Цифровая обработка сигнала — меньше ложных срабатываний от внешних помех;
• Горизонтальный круговой дымозаход — равномерное попадание дыма из любого направления;
• Универсальное базовое основание — можно заменить любой другой неадресный извещатель Рубеж без переделки проводки;
• Безвинтовые зажимы — быстрый и надёжный монтаж проводов;
• Поддержка расширения через УС-01/УС-02 — гибкая адаптация под разные типы ППКП;
• Возможность подключения ВУОС — удалённая визуальная индикация срабатывания.

Ограничения применения

• Не работает без внешнего источника питания — нельзя использовать в автономных системах;
• IP30 — не подходит для помещений с повышенной влажностью, пылью или риском механического повреждения;
• Сброс возможен только при отключении питания — невозможно сбросить вручную на месте;
• Требуется точный подбор резисторов или УС-01 при использовании функции «двойной сработки» — игнорирование этого приведёт к некорректной работе ППКП;
• Не реагирует на тепло, пламя, пар — не заменяет тепловые или комбинированные извещатели там, где они обязательны.

Примеры использования

• Офисные зоны с подвесными потолками — обнаружение задымления от перегрева техники;
• Залы учебных заведений — безопасное обнаружение дыма без влияния от света и движения людей;
• Торговые площади — работа в связке с ППКП Гранд Магистр или Сигнал-20П;
• Лаборатории и архивы — где важна минимальная вероятность ложного срабатывания.

Практические советы

• Перед монтажом проверьте напряжение на шлейфе — оно должно быть в пределах 9–30 В DC;
• При использовании ППКП с функцией «двойной сработки» обязательно установите УС-01 или рассчитанный резистор Rд — иначе система будет показывать ошибку;
• Не закрывайте извещатель декоративными решётками или элементами интерьера — это нарушит дымозаход;
• При замене старого извещателя Рубеж — новое устройство ИП 212-141М V2.04 для подвесного потолка легко встанет на существующее базовое основание;
• Проверяйте целостность контактов при первом включении — особенно если провода были подключены ранее без зажимов.
