Комплект для резки кабеля под напряжением НГПИ-105 серия ПРОФИ - 69477 КВТ

Комплект для резки кабеля под напряжением НГПИ-105 серия ПРОФИ от КВТ предназначен для безопасного перерезания бронированных силовых кабелей до 105 мм в диаметре под напряжением до 35 кВ. Комплексное решение включает все необходимые элементы для выполнения работ без отключения питания, что особенно важно при аварийных и плановых ремонтах в сетях среднего напряжения.

Назначение и область применения

Комплект для резки кабеля под напряжением НГПИ-105 серия ПРОФИ используется для перерезания бронированных кабелей с медными или алюминиевыми жилами, которые находятся под рабочим напряжением до 35 кВ. Применяется в энергетике, ЖКХ, на промышленных объектах - например, при замене повреждённых участков кабельных линий, демонтаже старых трасс, обслуживании подстанций и распределительных пунктов. Подходит для работ в условиях повышенной опасности, где отключение питания невозможно или экономически невыгодно.

Технические характеристики

• Максимальный диаметр резки: 105 мм
• Максимальное напряжение: 35 кВ
• Тип привода: гидравлический, ножной
• Усилие реза: 13,7 т
• Максимальное давление в системе: 700 бар
• Объём маслобака помпы: 1,2 л
• Материал режущих элементов: закалённая сталь
• Длина изолированного шланга: 10 м
• Длина проводов заземления: 1 м (на головку), 3 м (на помпу)
• Вес комплекта: 41 кг
• Габариты кейса: 760×270×250 мм
• Цвет: чёрный

Гидравлический привод обеспечивает достаточное усилие для резки плотной брони и оболочки кабеля. Диэлектрическое масло, залитое в помпу, предотвращает пробой системы даже при максимальном давлении. Манометр встроен прямо в помпу - позволяет контролировать нагрузку в реальном времени.

Совместимость и монтаж

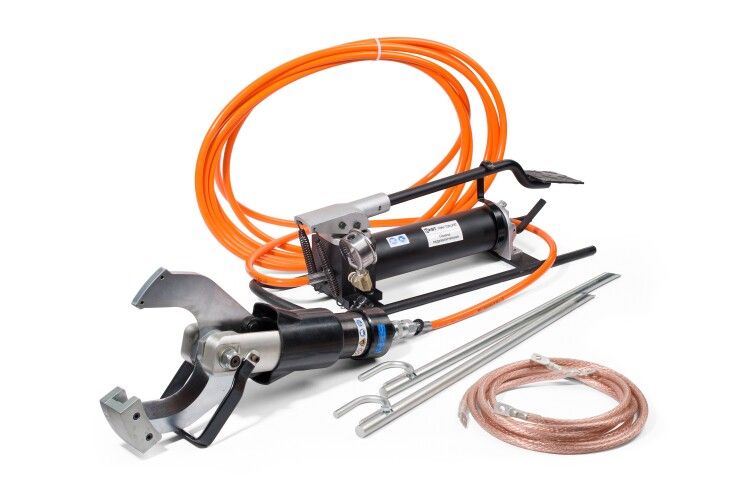

Комплект для резки кабеля под напряжением НГПИ-105 серия ПРОФИ работает как единая система: ножницы НГО-105 соединяются с гидравлической помпой ПМН-7012 через изолированный шланг. Перед началом работы убедитесь, что:

• Шланг не перегнут, не повреждён и полностью герметичен;
• Заземляющие провода надёжно подсоединены к корпусу кабеля и к заземляющему контуру;
• Помпа установлена на ровной поверхности вне зоны возможного попадания воды или металлической стружки;
• Работа выполняется двумя человеками: один управляет помпой, второй направляет ножницы.

Ножницы имеют открытую конструкцию с подставкой-рукояткой - это позволяет легко захватывать кабель и фиксировать его перед резом. После завершения работы обязательно сбросьте давление с помощью ножного рычага.

Безопасность и стандарты

Комплект для резки кабеля под напряжением НГПИ-105 серия ПРОФИ соответствует требованиям безопасности при работе с электрооборудованием под напряжением. Все изолирующие элементы - шланг, провода заземления, корпус помпы - рассчитаны на класс защиты 35 кВ. Прозрачная силиконовая изоляция проводов заземления позволяет визуально контролировать целостность покрытия. Использование специального диэлектрического масла исключает риск возникновения тока утечки внутри гидросистемы. Работа допускается только при соблюдении правил ПТЭ и ПБ.

Преимущества

• Высокая мощность - способен перерезать кабели с толстой бронёй и крупным сечением (до 105 мм);
• Безопасное удаление - оператор находится на расстоянии 10 метров от точки реза благодаря длинному шлангу;
• Полнота комплекта - всё необходимое уже в наличии: ножницы, помпа, шланги, заземление, кейс;
• Удобство управления - встроенный манометр и ножной сброс давления позволяют точно регулировать процесс;
• Долговечность - стальные детали и качественная сборка обеспечивают долгий срок службы даже при частом использовании;
• Защита от внешних воздействий - кейс из прочного материала защищает оборудование от механических повреждений и пыли.

Ограничения применения

• Не предназначено для резки кабелей выше 35 кВ - использование на более высоких напряжениях запрещено;
• Не рекомендуется применять в условиях постоянной влажности, снега или дождя без дополнительной защиты оборудования;
• Запрещается использовать любое масло, кроме специально разработанного для этой модели - замена или долив требуют обращения в сервисный центр КВТ;
• Не подходит для резки одножильных кабелей малого диаметра - эффективность снижается ниже 80 мм;
• Требуется подготовка площадки: работа невозможна на склонах, мягком грунте или неустойчивых поверхностях.

Примеры использования

• Аварийный ремонт кабельной линии 10/35 кВ в городском районе - быстрая замена повреждённого участка без отключения всей сети;
• Демонтаж старой кабельной трассы на промышленном предприятии - резка многожильных бронированных кабелей в ограниченном пространстве;
• Подготовка к модернизации распределительного устройства - вырезание кабеля для последующего подключения нового оборудования;
• Работы на подземных кабельных коллекторах - когда доступ к выключателям затруднён или недоступен.

Практические советы

• Перед каждым использованием проверяйте состояние изоляции шланга и проводов заземления - трещины или потертости требуют немедленной замены;
• При хранении держите комплект в сухом месте, избегайте контакта с маслом, бензином и растворителями;
• После каждой работы протирайте ножницы от грязи и влаги - это продлит срок службы режущих пластин;
• Не применяйте усилие сверх нормы - если кабель не режется, проверьте положение ножниц и наличие брони; возможно, требуется другая модель;
• При замене масла всегда обращайтесь в авторизованный сервисный центр КВТ - самовольная замена жидкости нарушает гарантию и создаёт риск поражения током;
• Учитывайте посадочный диаметр: кабель должен входить в щель ножниц свободно - если он слишком тугой, рез будет некачественным или потребует большего усилия.
