Кабель BUS CAN 1х2х0.22 (м) LAPP 3120001899

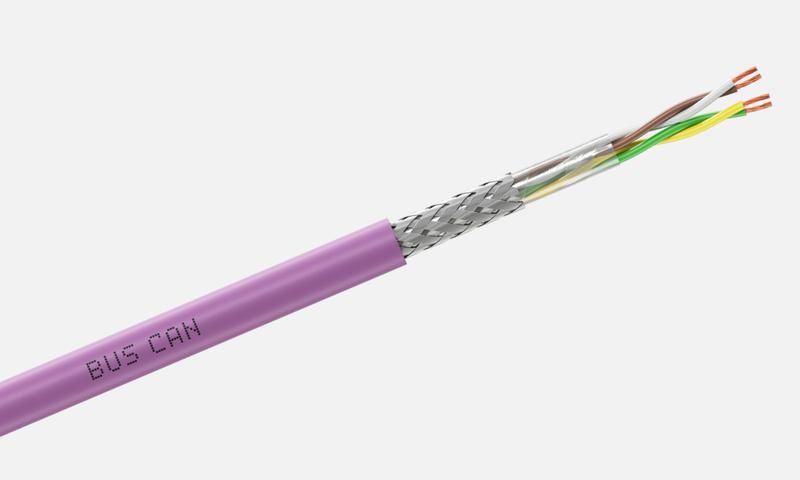

Кабель BUS CAN 1х2х0.22 (м) от LAPP - это экранированный кабель для передачи цифровых сигналов в системах промышленной автоматизации, особенно там, где важна устойчивость к электромагнитным помехам. Артикул 3120001899 относится к серии BUS CAN и предназначен для стационарного и ограниченного подвижного монтажа.

Назначение и область применения

Кабель BUS CAN 1х2х0.22 (м) используется для связи между устройствами в системах автоматизации, работающих по протоколам RS485/RS422 - например, Modbus, SUCOnet P, Modulink P, VariNet-P. Подходит для передачи данных между контроллерами, датчиками, исполнительными механизмами и другими устройствами в условиях высокого уровня электромагнитных помех.

Применяется в сухих и влажных помещениях: на заводах, в цехах, на конвейерах, в машиностроении, пищевой и химической промышленности. Кабель рассчитан на стационарную установку и ограниченную подвижность - не предназначен для постоянного гибления или частых перемещений.

Технические характеристики

• Строение: одна пара жил (1x2)
• Сечение жилы: 0,22 мм2
• Жила: гибкая, состоит из 7 нелуженых медных проволок диаметром 0,2 мм каждая
• Изоляция: полиэтилен
• Маркировка жил: цветовая по стандарту DIN 47100 (обычно белый/синий или аналогичная)
• Скрутка: парная - снижает влияние внешних помех
• Защита: ПЭТ-пленка поверх скрутки
• Экран: оплетка из луженых медных проволок, плотностью 85%
• Оболочка: ПВХ, фиолетового цвета (RAL 4001)
• Наружный диаметр: 7,1 +- 0,3 мм
• Тип установки: стационарная / ограниченно подвижная

Совместимость и монтаж

Кабель совместим со всеми стандартными разъёмами и клеммниками для интерфейсов RS485/RS422. Для надёжного соединения используйте экранированные коннекторы с заземлением экрана.

При монтаже важно сохранить целостность экрана: не перегибайте кабель резко, не зачищайте экран слишком далеко от контакта. Экран должен быть замкнут на одном конце (чаще всего - на стороне контроллера) для предотвращения контурных токов. Оболочка кабеля не предназначена для открытого уличного монтажа - избегайте длительного воздействия УФ-излучения и температур ниже -15 C.

Безопасность и стандарты

Кабель соответствует требованиям к использованию в промышленной автоматизации. Конструкция выполнена в соответствии с немецкими стандартами DIN 47100 для цветовой маркировки. Материалы оболочки и изоляции не поддерживают горение, что обеспечивает безопасность при работе в закрытых помещениях.

Преимущества

• Высокая степень защиты от электромагнитных помех благодаря 85%-ному экрану
• Устойчивость к влаге и перепадам температур внутри помещений
• Гибкость жил позволяет легко прокладывать кабель в tight-пространствах
• Цветная маркировка упрощает распознавание жил при подключении
• Фиолетовая оболочка (RAL 4001) отличает кабель от силовых и других типов, снижая риск ошибочного подключения

Ограничения применения

• Не предназначен для наружной прокладки - материал ПВХ не устойчив к длительному UV-облучению
• Запрещено использовать в местах с постоянным механическим движением (например, в кабельных трассах с частыми изгибами)
• Работает только в диапазоне температур +5…+60 C; при более низких температурах оболочка становится хрупкой
• Не применяется для питания оборудования - только для передачи сигналов
• Не рекомендован для погружения в воду или повышенной влажности вне помещений

Примеры использования

• Подключение PLC к I/O модулям на сборочных линиях
• Связь между преобразователями частоты и пультами управления
• Передача данных от датчиков давления и температуры к центральному контроллеру
• Автоматизация станков с ЧПУ, где требуется надёжная связь без потерь сигнала

Практические советы

• При прокладке кабеля BUS CAN 1х2х0.22 (м) отделяйте его от силовых линий минимум на 15–20 см - даже с экраном возможны наводки при близком расположении
• Используйте заземление экрана только на одной стороне (обычно - на контроллере), чтобы избежать образование земляных контуров
• Проверьте посадочные диаметры разъёмов - наружный диаметр кабеля 7,1 мм требует соответствующего зажима
• Не допускайте перегиба радиусом менее 5×D (менее 35 мм), чтобы не повредить внутреннюю структуру
• Для длинных линий (>500 м) проверяйте уровень затухания сигнала - возможно потребуется терминирующий резистор 120 Ом
