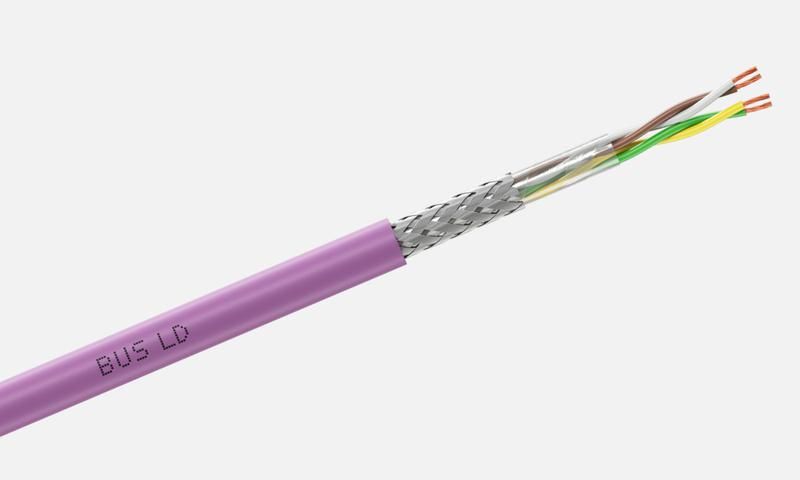

Кабель BUS LD 2х2х0.22 (м) LAPP 3120001895

Кабель BUS LD 2х2х0.22 (м) от LAPP - это экранированный кабель для передачи данных в промышленных системах на базе RS485/RS422, например, Modbus или SUCOnet P. Он предназначен для стационарного и ограниченного подвижного монтажа в сухих и влажных помещениях, обеспечивая устойчивую связь между контроллерами, датчиками и исполнительными устройствами.

Назначение и область применения

Кабель BUS LD 2х2х0.22 (м) используется для передачи цифровых сигналов в системах промышленной автоматизации, где важна помехозащищённость и надёжность связи. Подходит для подключения устройств в цепях Modbus, SUCOnet P, Modulink P, VariNet-P. Применяется в станках, конвейерах, панелях управления, линиях сборки и других объектах с высоким уровнем электромагнитных помех.

Технические характеристики

• Количество жил: 2 пары (2x2)
• Сечение жилы: 0,22 мм2
• Жила: гибкая, из 7 нелужёных медных проволок диаметром 0,2 мм каждая
• Изоляция: полиэтилен
• Маркировка жил: цветовая по DIN 47100 (для удобства распознавания)
• Скрутка: попарная, с балансом импеданса
• Защита: ПЭТ-пленка поверх скрутки
• Экран: оплетка из лужёных медных проволок, плотностью 85%
• Оболочка: ПВХ, фиолетового цвета (RAL 4001)
• Наружный диаметр: 7,1 +- 0,3 мм
• Тип установки: стационарная, ограниченно подвижная
• Рабочая среда: сухие и влажные помещения

Совместимость и монтаж

Кабель BUS LD 2х2х0.22 (м) совместим со всеми стандартными разъёмами и терминалами, используемыми в RS485/RS422-системах. Для монтажа рекомендуется использовать кабельные зажимы с внутренним диаметром не менее 7,4 мм, чтобы не повредить оболочку. Экран необходимо заземлять с одной стороны (обычно на стороне контроллера) для предотвращения замыканий через экран. Не допускается перегиб кабеля радиусом меньше 5×D (т.е. минимум 35,5 мм).

Безопасность и стандарты

Кабель соответствует требованиям к помехозащищённости для промышленных сетей. Конструкция выполнена в соответствии с DIN 47100 для цветовой маркировки жил. Оболочка ПВХ не содержит галогенов, что снижает токсичность при возможном возгорании. Сертификаты на продукцию доступны у производителя LAPP.

Преимущества

• Высокая эффективность экрана (85%) - минимальные потери сигнала даже в условиях сильных помех
• Гибкость за счёт многожильной конструкции - позволяет легко прокладывать в tight-пространствах
• Цветовая маркировка жил - ускоряет монтаж и исключает ошибки подключения
• Фиолетовая оболочка - визуально отличаемый стандарт для кабелей данных в промышленных системах
• Устойчивость к влаге - подходит для помещений с повышенной влажностью

Ограничения применения

• Не предназначен для наружной прокладки - не имеет UV-защиты и не рассчитан на постоянное воздействие солнца
• Запрещено использование в местах с постоянным механическим движением (например, в кабельных трассах с частыми изгибами)
• Не применяется в системах с питанием выше 30 В переменного или постоянного тока - только для передачи сигналов
• Не подходит для погружения в воду или работу в агрессивных химических средах

Примеры использования

• Подключение PLC к I/O-модулям на конвейере
• Связь между датчиками температуры и центральным контроллером в холодильной камере
• Передача данных от энкодеров к приводам в станках ЧПУ
• Системы автоматического учёта на пищевых производствах

Практические советы

• При прокладке нескольких кабелей BUS LD 2х2х0.22 (м) рядом с силовыми кабелями соблюдайте расстояние не менее 20 см - это снижает риск наводок
• При использовании в длинных линиях (более 100 м) проверьте согласование импеданса и примените терминирующие резисторы 120 Ом на обоих концах шины
• Не перекручивайте жилы при обжиме разъёмов - сохраняйте первоначальную скрутку пар
• При заказе учитывайте, что кабель продается метражом - выбирайте запас 5–10% на подрезку и оконцевание
• Артикул 3120001895 - это точный идентификатор для закупки; при замене всегда сверяйтесь с этим номером, так как другие модели BUS LD могут иметь другую конструкцию
