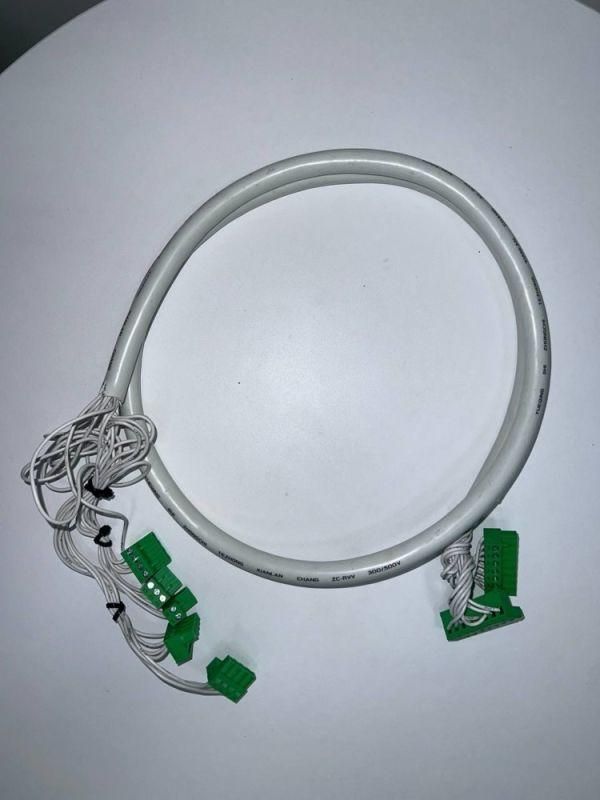

Кабель для выносного блока управления 3,5 метра АВР-102..109 | 42082DEK DEKraft APC

Кабель для выносного блока управления 3,5 метра АВР-102..109 от DEKraft предназначен для соединения выносного пульта управления с основным блоком автоматического ввода резерва (АВР-102..109). Этот кабель обеспечивает надёжную передачу сигналов управления между устройствами, что особенно важно при установке пульта в удобном для оператора месте.

Назначение и область применения

Кабель для выносного блока управления 3,5 метра АВР-102..109 используется исключительно с сериями автоматических вводов резерва АВР-102, АВР-103, АВР-104, ..., АВР-109 от DEKraft. Он позволяет переместить кнопки управления и индикацию на расстоянии до 3,5 метра от самого блока АВР - например, на стену рядом с оператором, в щитовой комнате или у входа в помещение. Это повышает удобство обслуживания и контроля работы системы без необходимости подходить к самому силовому шкафу.

Технические характеристики

• Длина: 3,5 метра
• Назначение: передача управляющих сигналов (не предназначена для питания высокой мощности)
• Тип проводников: многожильный медный провод
• Защита жил: изолированные провода в общей оплетке
• Коннекторы: совместимы с разъёмами на корпусе АВР-102..109

Совместимость и монтаж

Кабель для выносного блока управления 3,5 метра АВР-102..109 имеет фиксированную длину и специализированные разъёмы, которые подходят только к моделям АВР-102..109 от DEKraft. Подключение выполняется без инструментов: просто вставьте разъёмы в соответствующие гнёзда на основном блоке и на выносном пульте. Убедитесь, что контакты плотно зафиксированы - слабый контакт может вызвать сбои в работе АВР.

Не используйте этот кабель с другими брендами или моделями АВР - даже если разъёмы кажутся одинаковыми, электрическая схема и уровень сигнала могут отличаться.

Безопасность и стандарты

Кабель для выносного блока управления 3,5 метра АВР-102..109 рассчитан на работу в условиях внутренней электромонтажной сети. Он не предназначен для открытой прокладки на улице, в местах с повышенной влажностью или механическими нагрузками. Напряжение на линии управления невелико - безопасен для персонала, но требует защиты от случайного замыкания с силовыми цепями.

Преимущества

• Идеально подобранная длина - 3,5 метра покрывает большинство типичных ситуаций монтажа
• Готовое решение: не требуется самостоятельная сборка или обжим разъёмов
• Увеличивает срок службы пульта управления, так как он не подвергается вибрациям и перегреву возле силового оборудования
• Снижает риск ошибочного воздействия на управление - пульт можно расположить вне зоны доступа посторонних лиц

Ограничения применения

• Не применяйте кабель для передачи электроэнергии - только для управляющих сигналов
• Запрещено удлинять или удлинять кабель путём спайки - это нарушит целостность сигнала и может вывести из строя контроллер АВР
• Не используйте в средах с температурой ниже -10C или выше +50C - возможна потеря эластичности изоляции
• Не подвергайте кабель постоянному изгибу, тянущим усилиям или давлению - это повредит внутренние жилы

Примеры использования

• Монтаж выносного пульта у входа в машинный зал, где находится АВР-105 - оператор видит состояние системы, не заходя в помещение
• Установка пульта на стене рядом с панелью управления станком, чтобы легко включить/выключить резервное питание
• Размещение пульта в административной части объекта, когда основной блок АВР-107 установлен в техническом помещении

Практические советы

• Перед первым подключением проверьте соответствие номера модели: кабель работает только с АВР-102..109, а не с более ранними или новыми версиями
• При прокладке кабеля избегайте участков с сильными электромагнитными полями - например, рядом с частотниками или сварочными аппаратами
• Фиксируйте кабель хомутами каждые 50–70 см, чтобы предотвратить провисание и перегибы
• Если нужна другая длина - выбирайте другой комплект; кабель для выносного блока управления 3,5 метра АВР-102..109 нельзя заменить аналогом без согласования с производителем DEKraft
