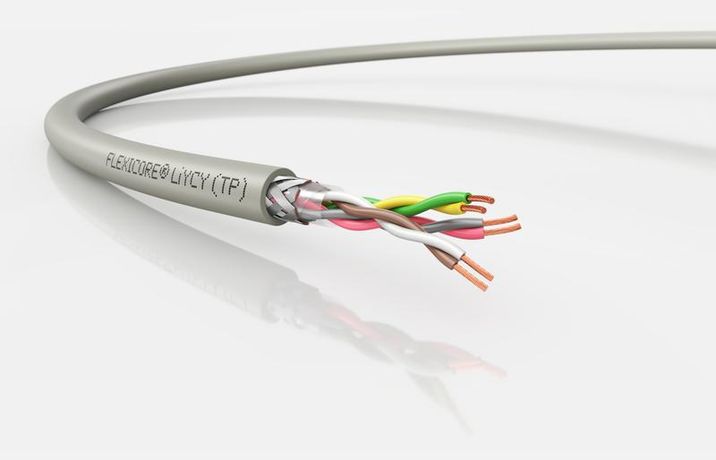

Кабель экранированный передачи данных FLEXICORE LiYCY (TP) 3x2x0,5 - 3120001802 LAPP

Кабель передачи данных экранированный LiYCY (TP) 3x2x0.5 от LAPP - надёжное решение для передачи слаботочных сигналов в условиях повышенных требований к помехозащищённости. Артикул 3120001802 предназначен для работы в автоматизации, электронике и офисном оборудовании, где важна стабильность связи даже при механических нагрузках и перепадах температур.

Назначение и область применения

Кабель LiYCY (TP) 3x2x0.5 используется для передачи управляющих сигналов и данных в устройствах с низким уровнем напряжения. Подходит для соединений внутри компьютеров, контроллеров, терминалов, весового оборудования, систем сбора данных и других электронных приборов. Благодаря экранированию и маслостойкости применяется в промышленной автоматизации, на конвейерах, в станках с ЧПУ и в помещениях с агрессивными средами.

Технические характеристики

• Сечение жил: 0,5 кв.мм - оптимально для слаботочных цепей, обеспечивает достаточную проводимость при минимальном диаметре
• Жилы: 6 штук (3 пары), многопроволочные - повышают гибкость и долговечность при частых изгибах
• Экран: металлическая плётка с плотностью 85%, снижает влияние внешних электромагнитных помех
• Оболочка: ПВХ (PVC), серого цвета - устойчива к механическим воздействиям и химическим веществам
• Рабочее напряжение: 500 В - безопасно для всех типов сигнальных цепей
• Наружный диаметр: 8,2 мм - компактный профиль для плотной укладки в кабель-каналах
• Температурный диапазон: от -60C до +80C - работает в холодных складах, на улице и в нагреваемых корпусах
• Минимальный радиус изгиба: 6 диаметров (≈49 мм) - позволяет использовать в подвижных системах без риска повреждения
• Пожаробезопасность: IEC 60332-1-2 - не распространяет горение при одиночном возгорании
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель LiYCY (TP) 3x2x0.5 совместим с разъёмами стандарта M12, RJ45, D-sub и другими, используемыми в промышленной электронике. Для монтажа рекомендуется использовать кабельные зажимы с подходящим внутренним диаметром (не менее 8,5 мм), чтобы не деформировать оболочку. Экран необходимо заземлить на одном конце - обычно на стороне контроллера - чтобы избежать контурных токов. Не допускается перегибать кабель меньше чем на 49 мм - это вызывает разрыв экрана и потерю защиты от помех.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60332-1-2 по нераспространению пламени и климатическому исполнению У по ГОСТ 15150 - что гарантирует работу в условиях повышенной влажности, запылённости и перепадов температур. Материал оболочки не содержит галогенов, что снижает риск образования токсичных продуктов при перегреве.

Преимущества

• Высокая плотность экрана (85%) - минимизирует влияние электромагнитных помех от двигателей и частотных преобразователей
• Маслостойкость и устойчивость к низким температурам - сохраняет целостность в суровых условиях
• Парная скрутка жил - снижает взаимные наводки между проводниками, улучшает качество передаваемого сигнала
• Гибкость благодаря многопроволочным жилам - подходит для подвижных установок и кабельных трасс с изгибами
• Стандартная серая оболочка - легко отличается от силовых кабелей, упрощает идентификацию при обслуживании

Ограничения применения

• Не предназначен для прокладки под землёй или в бетоне - отсутствует защитная броня
• Не рассчитан на постоянное погружение в воду - IP-класс не указан, хотя материал устойчив к влаге
• Запрещено применять в качестве силового кабеля - максимальное напряжение 500 В, но токовые нагрузки ограничены малым сечением 0,5 мм2
• Не подходит для открытой прокладки под прямыми солнечными лучами длительное время - ПВХ со временем стареет под УФ-излучением

Примеры использования

• Подключение датчиков давления и температуры к PLC в пищевой промышленности
• Связь между модулями в системах автоматического взвешивания
• Передача данных от энкодеров к контроллерам на конвейере
• Кабельные перемычки в серверных стойках и распределительных щитах
• Соединение терминалов HMI с промышленными компьютерами

Практические советы

• При прокладке в кабель-каналах с большим количеством силовых кабелей - используйте отдельные каналы или металлические перегородки для усиления защиты от помех
• При использовании в подвижных системах (например, в кабельных цепях) - проверяйте состояние экрана каждые 6–12 месяцев; при потере контакта замените кабель
• При обрезке концов - зачищайте экран осторожно, не повредите изоляцию жил. Лучше использовать специальные инструменты для экранированных кабелей
• Для длинных линий (>50 м) - убедитесь, что импеданс системы совпадает с характеристиками кабеля, особенно при передаче цифровых сигналов
• Артикул 3120001802 - один из самых популярных в серии FLEXICORE LiYCY. Если нужна большая гибкость - рассмотрите версию с более тонкими жилами, если требуется прочнее оболочка - выбирайте версию с полиэтиленовой оболочкой
