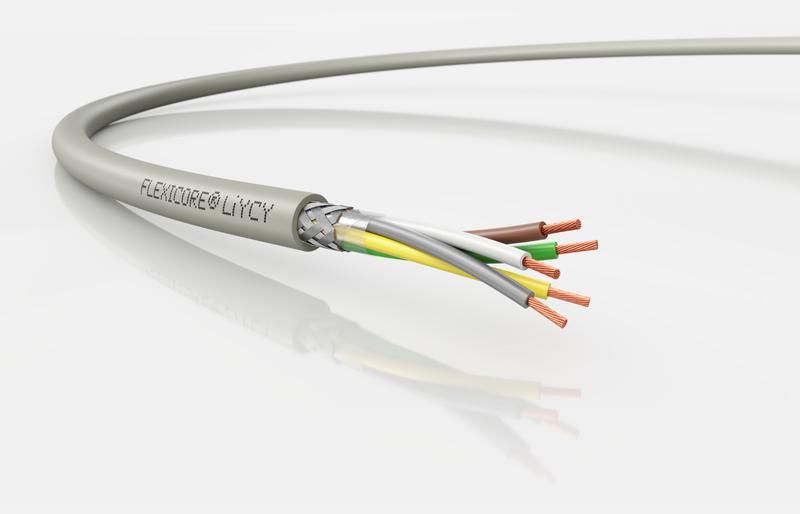

Кабель экранированный передачи данных FLEXICORE LiYCY 10x0,75 - 3120001784 LAPP

Кабель передачи данных экранированный LiYCY 10х0.75 от LAPP - надёжное решение для передачи слаботочных сигналов в условиях повышенной электромагнитной помехи. Артикул 3120001784 подходит для стационарной прокладки в оборудовании, где важны устойчивость к температурным перепадам, маслу и механическим воздействиям.

Назначение и область применения

Кабель передачи данных экранированный LiYCY 10х0.75 предназначен для передачи низкочастотных сигналов и управления в электронных системах. Применяется в вычислительной технике, контроллерах, весах, принтерах, автоматических линиях и другом офисном или промышленном оборудовании. Подходит как для внутренней, так и для наружной установки в защищённых зонах.

Технические характеристики

• Сечение жилы: 0,75 мм2 - обеспечивает достаточную проводимость для слаботочных цепей
• Количество жил: 6 - позволяет передавать несколько сигналов в одном кабеле
• Материал жил: медные многопроволочные - повышает гибкость и долговечность при изгибах
• Изоляция и оболочка: ПВХ (PVC) - устойчивы к влаге, химическим веществам и механическим нагрузкам
• Экран: металлическая оплётка плотностью 85% - снижает влияние внешних электромагнитных помех
• Рабочее напряжение: 500 В - безопасно для большинства слаботочных систем
• Наружный диаметр: 10,4 мм - удобен для монтажа в каналы и кабель-каналы
• Температура эксплуатации: от -60 C до +80 C - работает в суровых климатических условиях
• Минимальный радиус изгиба: 6 диаметров (≈62,4 мм) - требует соблюдения при прокладке
• Цвет оболочки: серый - стандартизирован для легкой идентификации
• Пожаробезопасность: IEC 60332-1-2 - не распространяет горение при одиночной прокладке
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель передачи данных экранированный LiYCY 10х0.75 совместим с разъёмами и клеммниками, рассчитанными на жилы 0,75 мм2. Для соединений используйте обжимные наконечники или кабельные наконечники с подходящим сечением. Монтаж допускается в кабель-каналах, лотках, трубах и на направляющих. Не рекомендуется протягивать через острые края - возможна деформация экрана. Наружный диаметр 10,4 мм требует учёта свободного места при прокладке в ограниченных пространствах.

Безопасность и стандарты

• Соответствует IEC 60332-1-2 - не поддерживает горение при одиночной прокладке
• Климатическое исполнение по ГОСТ 15150: У, 1–4.2 - устойчив к влажности, перепадам температур и запылённости
• Экран 85% - соответствует требованиям к защите от наведённых помех в чувствительных устройствах

Преимущества

• Экранирование 85% - минимизирует помехи от частотных преобразователей, двигателей и других источников
• Маслостойкость - сохраняет целостность изоляции даже в средах с контактами с машинными маслами
• Устойчивость к низким температурам - не становится хрупким при работе в холодных помещениях или на улице зимой
• Многопроволочная конструкция жил - увеличивает срок службы при частых изгибах и вибрациях
• Стандартная серая оболочка - легко отличить от силовых кабелей при обслуживании

Ограничения применения

• Не предназначен для прокладки в земле - отсутствует броня и специальная защита от механических повреждений
• Не используется для питания мощных устройств - сечение 0,75 мм2 недостаточно для токов выше 10 А
• Запрещено применять в местах постоянного трения или контакта с острыми поверхностями - риск повреждения экрана
• Не следует использовать в качестве силового кабеля - не имеет защиты от перегрузок и коротких замыканий

Примеры использования

• Подключение датчиков и энкодеров к ПЛК на конвейерных линиях
• Связь между модулями управления в медицинских и лабораторных приборах
• Передача сигналов от термопар и аналоговых датчиков в системах сбора данных
• Кабельная разводка внутри серверных стоек и компьютерных систем
• Прокладка в автоматических весах и системах взвешивания

Практические советы

• При монтаже соблюдайте минимальный радиус изгиба - 62,4 мм (6×10,4 мм), чтобы не нарушить экран и не повредить жилы
• Заземляйте экран только с одной стороны - обычно на стороне контроллера, чтобы избежать контурных токов
• Не смешивайте этот кабель с силовыми в одном кабель-канале - если необходимо, используйте разделительные перегородки
• При прокладке в условиях сильных вибраций фиксируйте кабель с шагом не более 300 мм
• Проверьте цвет оболочки при закупке - серый цвет является стандартом для сигнальных кабелей, что упрощает диагностику
