КАБЕЛЬ FCN 2X20-ПРОВОД., 5М | BMXFCW503 Schneider Electric APC

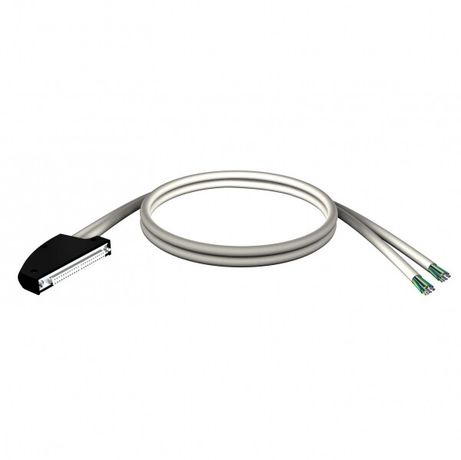

Кабель FCN 2х20-провод 5 метров от Schneider Electric — готовый шнур для подключения модулей ввода/вывода PLC системы Modicon X80. Предназначен для передачи аналоговых сигналов между устройствами с 40-контактным разъёмом и свободными жилами, обеспечивает надёжную связь в условиях промышленной среды.

Назначение и область применения

Кабель FCN 2х20-провод 5 метров используется исключительно для подключения модулей ввода/вывода (I/O) систем автоматизации на базе контроллеров Modicon X80. Он соединяет 40-контактный разъём модуля с двумя наборами из 20 свободных жил, которые подключаются к датчикам, исполнительным механизмам или другим внешним устройствам.

Применяется в промышленных системах, где требуется стабильная передача аналоговых сигналов: водная и водоочистительная промышленность, горнодобыча, пищевая и нефтегазовая отрасли, машиностроение, энергетика, инфраструктурные объекты и здания.

Технические характеристики

• Длина: 5 метров
• Конфигурация: 2×20 проводов (всего 40 жил)
• Тип сигнала: аналоговые сигналы (поддерживается)
• Разъём: один 40-контактный разъём на одном конце
• Свободные концы: два набора по 20 жил с цветовой маркировкой по стандарту DIN 47100
• Произведён в рамках серии: Modicon X80
• Артикул: bmxfcw503

Совместимость и монтаж

Кабель FCN 2х20-провод 5 метров совместим только с модулями ввода/вывода Modicon X80, оснащёнными 40-контактным разъёмом. На противоположном конце — 40 свободных жил, оконцованных без разъёмов; их необходимо подключить вручную к терминалам датчиков или исполнительных устройств.

При монтаже учитывайте:

• Цветовая маркировка жил соответствует DIN 47100 — используйте её для правильного подключения входов/выходов.
• Не допускается перепутывать пары — особенно при работе с дифференциальными сигналами.
• Запас длины в 5 метров позволяет гибко располагать оборудование, но не предназначен для протяжки через трубы или кабель-каналы с радиусом изгиба менее 50 мм.

Безопасность и стандарты

Кабель изготовлен в соответствии с требованиями безопасности для промышленного оборудования. Цветовая маркировка жил выполнена по DIN 47100 — что снижает риск ошибок при подключении. Сертифицирован для работы в условиях электромагнитных помех, характерных для заводских площадок.

Преимущества

• Готовый шнур экономит время на сборке — не требует резки, опрессовки и маркировки жил на месте.
• Цветовая маркировка по DIN 47100 минимизирует ошибки при подключении даже для новичков.
• Универсальное применение внутри серии Modicon X80 — одна модель заменяет множество самодельных решений.
• Снижает расходы на техническое обслуживание: меньше вариантов кабелей на складе, проще обучение персонала.

Ограничения применения

• Не предназначен для цифровых дискретных сигналов — только для аналоговых.
• Не подходит для подключения к разъёмам других серий (например, Modicon M580 или Quantum).
• Не имеет защиты от механического повреждения — не рекомендуется использовать в местах с постоянным трением или движущимися частями без дополнительной защиты.
• Не является экранированным — не следует прокладывать рядом с силовыми кабелями высокой мощности без соблюдения расстояния изоляции.

Примеры использования

• Подключение аналогового датчика давления к модулю AI 4-channel Modicon X80 на насосной станции водоснабжения.
• Связь между PLC и преобразователем частоты через 4–20 мА сигнал в цехе пищевой промышленности.
• Передача температурных показаний с термопар на модуль ввода в установке для переработки нефти.

Практические советы

• Перед первым подключением сверьте цвета жил кабеля FCN 2х20-провод 5 метров с документацией на ваш модуль I/O — возможны отличия в нумерации каналов.
• Избегайте скруток и резких изгибов — это может повредить внутренние проводники и вызвать скачки напряжения.
• Если нужна более длинная линия — рассмотрите использование ретрансляторов или активных компонентов, а не удлинение этого кабеля.
• Храните запасной кабель bmxfcw503 на складе — он часто используется в сервисных работах и легко заменяется при выходе из строя.
