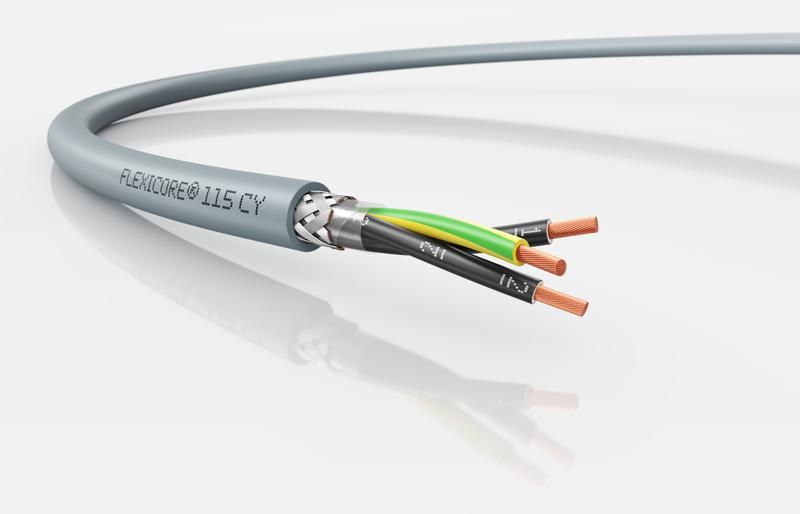

Кабель FLEXICORE 115 CY 3G1.5 (м) LAPP 3120001432

Кабель FLEXICORE 115 CY 3G1.5 (м) - экранированный силовой и контрольный кабель бренда LAPP с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для надёжного подключения оборудования в условиях повышенных механических и климатических нагрузок. Подходит как для внутреннего, так и для наружного монтажа, особенно там, где важна устойчивость к маслу, холоду и электромагнитным помехам.

Назначение и область применения

Кабель FLEXICORE 115 CY 3G1.5 (м) используется для передачи энергии и сигналов в стационарных и слегка подвижных системах. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, системах автоматизации, а также для подключения измерительных приборов и электроинструментов. Подходит для монтажа в помещениях и на открытом воздухе благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Количество жил: 3 (две фазные + одна земля)
• Сечение жилы: 1,5 мм2
• Материал жил: медицинская медь, многопроволочная конструкция (5 класс гибкости по IEC 60228)
• Напряжение: 500 В переменного тока
• Экран: металлическая оплетка - обеспечивает защиту от электромагнитных помех
• Оболочка: ПВХ пластикат, серого цвета
• Диаметр кабеля: 7,8 мм
• Температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4×диаметр (31,2 мм)
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C
• Маркировка жил: цифровая, чёрная основа с белыми цифрами (соответствует VDE 0293-1 и ГОСТ 31947)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY 3G1.5 (м) совместим с стандартными клеммниками, разъёмами и зажимами для жил 1,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Максимально допустимый радиус изгиба - 31,2 мм. Экран необходимо заземлить на обоих концах для эффективной защиты от помех. Не рекомендуется использовать в условиях постоянного изгибания (например, в кабель-каналах движения), так как он предназначен для ограниченной подвижности.

Безопасность и стандарты

• Соответствует IEC 600332-1-2 (огнестойкость)
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 (класс гибкости жил)
• Не содержит свинец и другие запрещённые вещества
• Соответствует директивам REACH, RoHS и ТР ЕАЭС 037/2016
• Испытан на масло и топливо по ГОСТ 25018
• Тестовое напряжение: 4 кВ (выше рабочего - повышает безопасность)

Преимущества

• Высокая устойчивость к химическим воздействиям - не разрушается при контакте с маслом и топливом
• Широкий температурный диапазон позволяет применять в суровых климатических условиях
• Экран снижает уровень электромагнитных помех - идеально для чувствительной аппаратуры
• Многопроволочные жилы обеспечивают долгую службу при частых перемещениях и вибрациях
• Чёткая маркировка жил ускоряет монтаж и исключает ошибки при подключении

Ограничения применения

• Не предназначен для постоянного изгибания - не заменяет гибкий кабель типа TPE или SJOOW
• Запрещено использование в местах с высокими ударными нагрузками или трением о поверхности без защиты
• Не рассчитан на прямое солнечное излучение длительное время - при наружной прокладке желательно использовать кабель-каналы или трубопроводы
• Не следует прокладывать рядом с источниками сильного тепла выше +80 C

Примеры использования

• Подключение ЧПУ-станков и роботов в цехах
• Прокладка в системах автоматизации пищевых производств
• Питание насосов и компрессоров на нефтеперерабатывающих объектах
• Монтаж датчиков и контроллеров на открытых площадках в регионах с зимними температурами ниже –40 C
• Связь между пультом управления и приводами на конвейере

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - 7,8 мм требует соответствующих уплотнителей
• При прокладке в каналах соблюдайте минимальный радиус изгиба - не менее 31,2 мм
• Заземление экрана обязательно: присоедините его к шине PE на обоих концах
• При работе в холоде (ниже –20 C) нагрейте кабель перед изгибом - это предотвратит растрескивание оболочки
• Для наружной прокладки используйте защитные коробы или трубы - ПВХ оболочка устойчива, но не предназначена для прямого UV-воздействия
• При использовании в агрессивных средах регулярно проверяйте целостность оболочки - особенно после контакта с дизельным топливом
