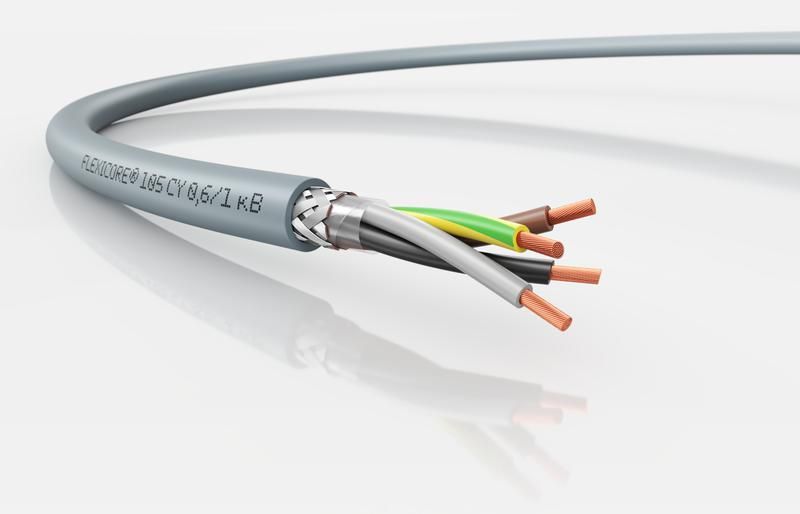

Кабель FLEXICORE 105 CY 0.6/1кВ 4G6 (м) LAPP 3120001534

Кабель силовой FLEXICORE 105 CY 0.6/1 кВ 4G6 от LAPP - экранированный силовой кабель с четырьмя медными жилами сечением 6 мм2, предназначенный для надёжного питания оборудования в условиях повышенных механических и электромагнитных нагрузок. Подходит как для стационарной прокладки, так и для мобильных систем с ограниченным движением.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G6 используется там, где важна устойчивость к помехам, химическим воздействиям и частым перемещениям. Применяется в промышленном оборудовании: станках, конвейерах, робототехнике, системах автоматизации. Подходит для питания электро- и серводвигателей, измерительных приборов, электроинструментов. Может прокладываться как внутри помещений, так и на открытом воздухе благодаря климатическому исполнению У1–У3.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Жилы: 4 штуки (3 фазные + 1 заземление), многопроволочные, круглые, 5 класса гибкости по IEC 60228 и ГОСТ 22483.
• Сечение жил: 6 мм2 - обеспечивает токовую нагрузку до 40 А (при нормальных условиях).
• Изоляция: ПВХ пластикат - устойчив к перегреву, не выделяет токсичных веществ при нагреве.
• Оболочка: Серая ПВХ, защищает от механических повреждений, масла, дизтоплива и влаги.
• Экран: Медная оплетка - снижает влияние электромагнитных помех, важно для чувствительных цепей управления.
• Заземление: Отдельная жила PE - обязательное требование безопасности для металлических корпусов оборудования.
• Температура эксплуатации: До +80 C для проводников; рабочий диапазон от –40 C до +70 C.
• Наружный диаметр: 16,4 мм - удобен для прохода через кабельные каналы и муфты.
• Максимальный радиус изгиба: 4×D (65,6 мм) - соблюдайте при стационарной прокладке, чтобы не повредить изоляцию.
• Огнестойкость: Соответствие IEC 60332-1-2 - самозатухающая оболочка, не распространяет пламя.
• Маркировка жил: Цветовая по VDE 0293-1 и ГОСТ 31947 - L1 (коричневый), L2 (чёрный), L3 (серый), PE (зелёно-жёлтый).

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G6 совместим с клеммниками, разъёмами и контактами, предназначенными для медных жил сечением 6 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в каналах или трубах учтите наружный диаметр 16,4 мм. Не применяйте усилие более 10 Н на жилу при обжиме контактов. Экран необходимо заземлить на обоих концах для эффективной защиты от помех.

Безопасность и стандарты

• Соответствует IEC 60332-1-2 (огнестойкость), IEC 60228 (класс гибкости), VDE 0295, ГОСТ 22483 и ГОСТ 31947.
• Не содержит свинец и другие запрещённые вещества - соответствие RoHS, REACH и ТР ЕАЭС 037/2016.
• Прошёл испытания по ГОСТ 25018 на стойкость к минеральному маслу и дизельному топливу.
• Тестовое напряжение 4 кВ - гарантирует высокую изоляционную прочность.

Преимущества

• Экран из меди обеспечивает стабильную работу в условиях сильных ЭМП - идеально для промышленной автоматики.
• Стойкость к маслу и топливу позволяет использовать в машиностроении, автосервисах и на объектах с риском утечек жидкостей.
• Высокая гибкость жил (5 класс) снижает риск трещин при многократных изгибах - продлевает срок службы даже при периодическом перемещении.
• Серая оболочка устойчива к УФ-лучам - можно применять на открытых участках без дополнительной защиты.
• Цветовая маркировка жил соответствует международным стандартам - ускоряет монтаж и исключает ошибки при подключении.

Ограничения применения

• Не предназначен для постоянного движения - максимальный радиус изгиба 4×D действителен только при стационарной прокладке. Для частых изгибов требуется кабель с классом гибкости выше 5.
• Максимальная температура проводника +80 C - нельзя использовать в местах с длительным перегревом (например, рядом с печами или нагревательными элементами).
• Не рекомендован для прямого закапывания в грунт - нужна защита в трубах или кабельных каналах.
• Не подходит для работы в агрессивных химических средах (кислоты, щёлочи) - материал оболочки не устойчив к ним.

Примеры использования

• Подключение серводвигателей на станках ЧПУ.
• Питание контроллеров и датчиков в сборочных линиях.
• Прокладка в кабель-каналах промышленных цехов с высоким уровнем ЭМИ.
• Монтаж на открытом воздухе - например, для освещения или насосов на производственной площадке.
• Перемещаемые системы: тележки, роботы с ограниченной степенью свободы.

Практические советы

• При прокладке в одном кабель-канале с другими кабелями - отделяйте FLEXICORE 105 CY 0.6/1 кВ 4G6 от слаботочных линий, чтобы сохранить эффективность экрана.
• Проверьте посадочный диаметр кабельных вводов - он должен быть не менее 16,4 мм, иначе возможны повреждения оболочки.
• При оконцевании жил используйте наконечники типа “Ш” или “О”, подходящие для многопроволочных жил - предотвращают распад проводников.
• Для долговечности не допускайте перегрузки по току - при температуре окружающей среды выше +30 C снижайте допустимую нагрузку на 10–15 %.
• Храните бухты в сухом месте, избегая прямого солнечного света - даже с УФ-стойкой оболочкой срок службы снизится при длительном воздействии.
