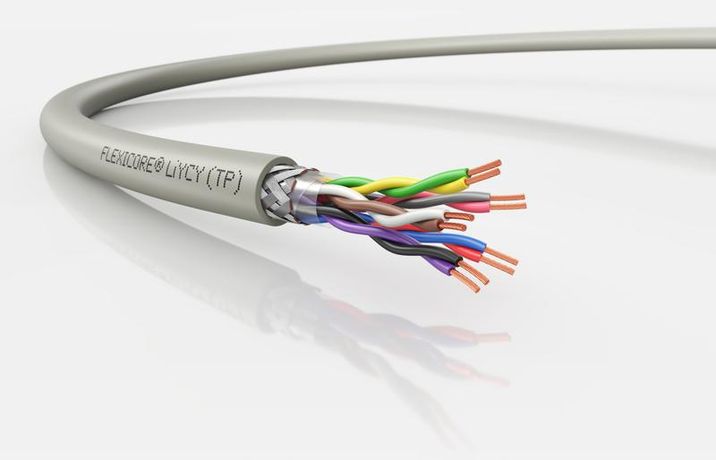

Кабель FLExICORE LiYCY (TP) 3х2х0.25 (м) LAPP 3120001887

Кабель LiYCY (TP) 3х2х0.25 от LAPP - это гибкий управляющий кабель с экранированием, предназначенный для передачи слаботочных сигналов в точном оборудовании. Артикул 3120001887 подходит для установки в условиях переменных нагрузок и требует минимального радиуса изгиба.

Назначение и область применения

Кабель LiYCY (TP) 3х2х0.25 используется для соединения устройств управления, автоматики и электроники, где важна помехозащищённость и надёжная передача сигналов. Подходит для работы в системах: компьютеризированных станков, весового оборудования, контроллеров, терминалов, медицинской аппаратуры, офисной техники и других устройств с низковольтными цепями.

Технические характеристики

• Конструкция: три пары жил (3x2), каждая пара скручена отдельно
• Сечение жил: 0,25 мм2
• Изоляция и оболочка: ПВХ (поливинилхлорид)
• Экран: оплетка из медных проводников, плотностью 85%
• Гибкость: повышенная - рассчитан на частые движения и изгибы
• Климатическое исполнение: У, категории 1–4.2 по ГОСТ 15150 - работает при температуре от -40C до +70C
• Напряжение: до 300/500 В

Совместимость и монтаж

Кабель LiYCY (TP) 3х2х0.25 совместим с клеммниками, разъёмами и контактами, предназначенными для многожильных проводников малого сечения. Для монтажа используйте инструменты, подходящие для зачистки и обжима жил 0,25 мм2. Обязательно заземлите экран на одном конце - обычно на стороне управляющего устройства, чтобы избежать замыканий через потенциалы. Не допускайте перегибов меньше чем 5× внешний диаметр кабеля.

Безопасность и стандарты

Кабель соответствует требованиям ГОСТ 15150 по климатическим условиям эксплуатации. Материалы изоляции и оболочки - самозатухающие, что снижает риск распространения пламени. Наличие экрана обеспечивает соответствие нормам EMC (электромагнитной совместимости) для чувствительной электроники.

Преимущества

• Парная скрутка жил минимизирует взаимные помехи между каналами
• Высокая плотность экрана (85%) эффективно защищает от внешних электромагнитных воздействий
• ПВХ-оболочка устойчива к механическим повреждениям и химически агрессивным средам в пределах рабочих условий
• Гибкость позволяет использовать кабель в подвижных системах, например, в кабельных трассах с постоянным движением

Ограничения применения

• Не предназначен для прямого подключения к силовым цепям выше 500 В
• Не рекомендован для длительного нахождения под прямыми солнечными лучами - ПВХ со временем стареет под UV-излучением
• Не следует применять в местах с постоянным контактом с маслом, бензином или растворителями - материал оболочки может набухнуть
• Малое сечение жил (0,25 мм2) ограничивает максимальный ток - не более 1,5 А в стационарной установке; для динамических режимов - ещё ниже

Примеры использования

• Подключение датчиков положения к ПЛК на конвейере
• Связь между платами управления и кнопочными пультами в медицинских аппаратах
• Передача аналоговых сигналов от весовых датчиков к индикаторам
• Кабельные сборки в принтерах, факсах и другом офисном оборудовании

Практические советы

• При прокладке в кабель-каналах с другими кабелями - отделяйте LiYCY (TP) 3х2х0.25 от силовых проводов хотя бы на 10 см, чтобы избежать наводок
• При использовании в подвижных системах (например, в кабельных цепях) проверяйте состояние экрана после 50–100 тыс. циклов изгиба
• Закрывайте концы кабеля термоусадкой или герметичными колпачками - особенно при работе во влажной среде
• Учитывайте посадочные размеры разъёмов: жилы 0,25 мм2 требуют специальных контактов - не используйте разъёмы для одножильных проводов большего сечения
