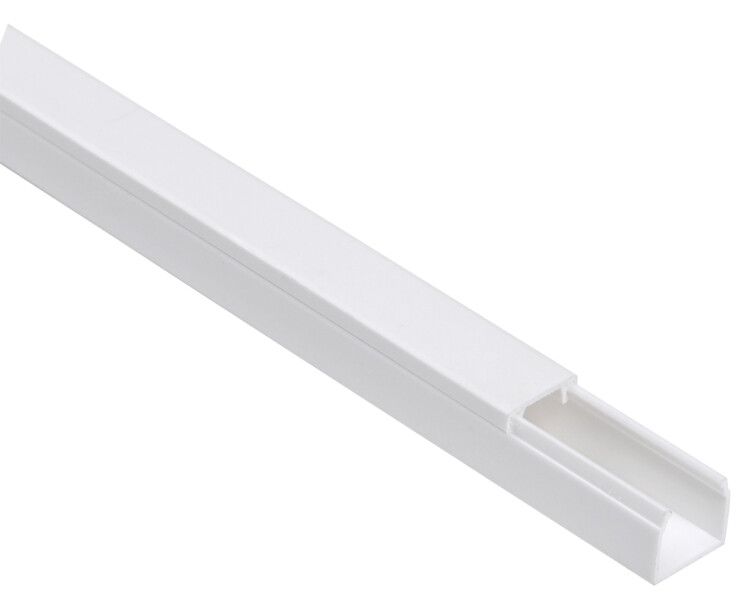

Кабель-канал 10х7 ЭЛЕКОР белый (200м) IEK - CKK10-010-007-1-K01

Кабель-канал 10х7 пластик белый 2000 мм от IEK (ИЭК) серии ELECOR предназначен для открытой прокладки кабелей в помещениях - обеспечивает организованную, защищённую и эстетичную маршрутизацию проводов, совмещает функции защиты и удобства обслуживания. Артикул ckk10-010-007-1-k01 подходит для монтажа в жилых, офисных и промышленных объектах.

Назначение и область применения

Кабель-канал 10х7 пластик белый 2000 мм используется для прокладки силовых, слаботочных и коммуникационных кабелей внутри помещений. Применяется в системах электромонтажа: квартиры, дома, административные здания, цеха, серверные комнаты. Подходит для укладки проводов перед установкой розеток, выключателей, распределительных коробок. Может использоваться совместно с подъемными коробками типа КМКУ для монтажа электроустановочных изделий.

Технические характеристики

• Габариты: 10×7 мм - высота и ширина канала, внутреннее полезное сечение - 45 мм2
• Длина: 2000 мм (2 метра) - стандартный отрезок
• Материал: ПВХ, не поддерживающий горение (класс FV(ПВ)0 по ГОСТ 28779-90)
• Защита: IP40 - предотвращает попадание твердых частиц крупнее 1 мм, не защищен от воды
• Крышка: съёмная, фиксируется двойным замком - легко открывается для доступа к кабелям
• Крепление: перфорация через каждые 200 мм по основанию - позволяет крепить саморезами или дюбелями
• Цвет: чисто-белый - сочетается с интерьерами, не требует покраски
• Температурный режим: от -15C до +60C - допустимый диапазон для монтажа и эксплуатации
• Срок службы: 25 лет при соблюдении условий эксплуатации
• Норматив: ТУ 2291-001-1436938-2008

Совместимость и монтаж

Кабель-канал 10х7 пластик белый 2000 мм совместим со всеми типами кабелей, подходящих по сечению (до 45 мм2): одножильные и многожильные медные провода, гибкий кабель, сетевые и телефонные линии. Для монтажа используются саморезы или дюбели, которые вставляются в перфорированные отверстия. Установка выполняется на ровные поверхности: бетон, кирпич, дерево, металл. Крышка плотно закрывается двойным замком - не требует дополнительных креплений. Соединение между отрезками осуществляется встык - специальные углы, тройники и переходники из серии ELECOR обеспечивают целостность трассы.

Безопасность и стандарты

Материал ПВХ не распространяет горение, что соответствует требованиям пожарной безопасности для внутренней прокладки. Сертифицирован по ТУ 2291-001-1436938-2008. Степень защиты IP40 исключает контакт с крупными твердыми предметами, но не защищает от влаги - применение возможно только в сухих помещениях. Нормативы гарантируют соответствие требованиям к электромонтажным материалам в России.

Преимущества

• Легко монтируется даже новичкам - съёмная крышка и перфорация ускоряют работу
• Высокая прочность ПВХ - выдерживает нагрузки при нормальном обращении
• Белый цвет не выгорает и не желтеет со временем
• Закрытая конструкция снижает риск случайного контакта с проводами
• Подходит для последующего монтажа электроустановочных изделий через коробки КМКУ
• Долгий срок службы - 25 лет без потери свойств

Ограничения применения

• Не применяется во влажных средах (ванная, баня, улица) - степень защиты IP40 недостаточна
• Не рекомендуется для прокладки кабелей с сечением более 45 мм2 - не хватит внутреннего объема
• Не подходит для мест с постоянными ударными нагрузками или высокими температурами выше +60C
• Не предназначена для скрытой прокладки в стене - требуется штробление и другие решения
• Не совместима с металлическими кабель-каналами других серий - комплектующие не взаимозаменяемы

Примеры использования

• Прокладка сети освещения в офисе - от щита к светильникам
• Маршрут для Ethernet-кабелей в серверной комнате
• Сборка трассы для розеток в жилой комнате перед отделкой
• Обустройство кабельной трассы рядом с распределительной коробкой КМКУ
• Монтаж сигнализации и домофона в многоэтажном доме

Практические советы

• При проектировании учтите, что максимальное сечение кабеля - 45 мм2; для больших проводов выбирайте канал большего размера
• Перед монтажом проверьте, чтобы перфорация была направлена вниз - так легче крепить и меньше пыли собирается
• При необходимости резки используйте ножницы по металлу или ножовку - край должен быть ровным, без заусенец
• Для длинных трасс используйте угловые элементы и соединители серии ELECOR - они сохранят герметичность и внешний вид
• Не затягивайте крепеж слишком сильно - можно деформировать ПВХ-короб
• Артикул ckk10-010-007-1-k01 - оптимальный выбор для малогабаритных трасс; для мощных линий рассмотрите модели 20x10 или 25x15
