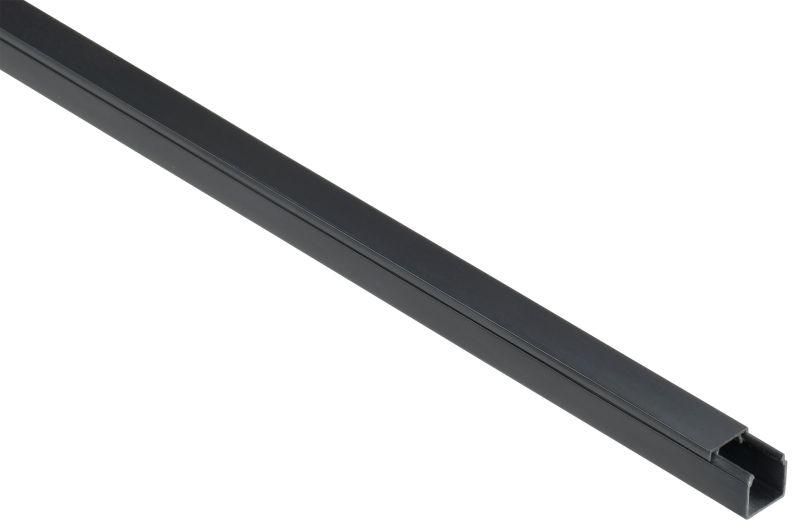

Кабель-канал 16х16 L2000 пластик ЭЛЕКОР черн. IEK EL-KK10-016-016-1-K02

Кабель-канал 16х16 черный (84 метров) от IEK (ИЭК) серии ELECOR предназначен для упорядоченной и защищённой прокладки силовых и слаботочных кабелей в помещениях. Этот продукт сочетает прочность материала, удобство монтажа и соответствие нормам электромонтажа, обеспечивая долгий срок службы - до 25 лет.

Назначение и область применения

Кабель-канал 16х16 черный (84 метров) используется в электромонтажных работах для скрытой или открытой прокладки проводов и кабелей внутри зданий. Он защищает кабели от механических повреждений, пыли и случайного контакта, одновременно сохраняя эстетичный вид проводки. Подходит для офисов, жилых домов, производственных помещений и объектов коммерческой недвижимости. Также позволяет устанавливать электроустановочные изделия в подъёмные коробки типа КМКУ.

Технические характеристики

• Размеры: 16×16 мм - внутреннее сечение, полезное сечение - 184 мм2
• Материал: поливинилхлорид (ПВХ), соответствует классу FV(PV)0 по ГОСТ 28779-90
• Цвет: чёрный
• Длина одного отрезка: 2 метра
• Общая длина в упаковке: 84 метра (42 отрезка)
• Тип крышки: свободная - легко снимается и фиксируется без инструментов
• Тип крепления: перфорация с шагом 200 мм по всему основанию
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Пожаробезопасность: материал не распространяет горение, огнестойкий
• Температурный режим монтажа: от –15 C до +60 C
• Срок службы: 25 лет
• Нормативный документ: ТУ 27.33.14-004-83135016-2017
• Количество перегородок: 0 - канал однокамерный
• Покрытие: без дополнительного покрытия

Совместимость и монтаж

Кабель-канал 16х16 черный (84 метров) совместим со стандартными крепёжными элементами: саморезами, дюбелями и крепёжными скобами. Перфорация с шагом 200 мм позволяет фиксировать канал на стене, потолке или шкафу без сверления лишних отверстий. Двойной замок на крышке обеспечивает плотное закрывание без дополнительных фиксаторов. Для соединения отрезков используйте стандартные углы, тройники и переходники из серии ELECOR. Укладывать кабели рекомендуется с запасом - не более 60% от полезного сечения (184 мм2), чтобы избежать перегрева.

Безопасность и стандарты

Материал ПВХ не поддерживает горение и соответствует требованиям пожарной безопасности. Продукт сертифицирован по ТУ 27.33.14-004-83135016-2017. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, что важно в условиях с высокой пылевыделением. Однако канал не герметичен - не применяйте в местах с повышенной влажностью или риском брызг воды.

Преимущества

• Лёгкий вес и гибкость монтажа - можно резать обычными ножницами
• Свободная крышка - доступ к кабелям без демонтажа всего канала
• Высокая механическая прочность при минимальной толщине стенок
• Устойчивость к химически активным средам (масла, растворители в пределах бытового уровня)
• Долгий срок службы - 25 лет при соблюдении температурных условий
• Подходит для последующего монтажа розеток и выключателей через коробки КМКУ

Ограничения применения

• Не предназначена для наружной прокладки - не защищена от осадков и УФ-излучения
• Не использовать в местах с постоянным воздействием воды, пара или агрессивных жидкостей
• Запрещено применять при температурах ниже –15 C и выше +60 C - материал становится хрупким или деформируется
• Не подходит для прокладки кабелей с мощностью выше допустимой для данного сечения - рассчитывайте нагрузку по таблицам ПУЭ
• Не использовать в качестве несущей конструкции - не выдерживает значительных точечных нагрузок

Примеры использования

• Прокладка групповой сети освещения в офисном помещении
• Скрытие кабелей питания и управления для автоматических систем в цехах
• Монтаж слаботочных сетей (интернет, телефон, сигнализация) в квартире
• Установка в распределительных щитах для вывода кабелей к модульным устройствам
• Интеграция с подъёмными коробками КМКУ для монтажа розеток и выключателей прямо на поверхности канала

Практические советы

• При заказе учтите, что один отрезок - 2 метра; 84 метра = 42 отрезка - планируйте количество стыков заранее
• Для резки используйте острые ножницы или пилу по пластиковому профилю - избегайте перегрева материала
• При прокладке вдоль стен проверьте уровень - даже небольшой перекос заметен после установки крышки
• Не затягивайте крепления слишком сильно - это может деформировать стенки канала
• При использовании с коробками КМКU убедитесь, что выходное отверстие канала точно совпадает с посадочным местом
• Для больших объемов кабелей выбирайте канал большего сечения - здесь 184 мм2 оптимален для до 10–12 проводов малого сечения (до 2,5 мм2 каждый)
