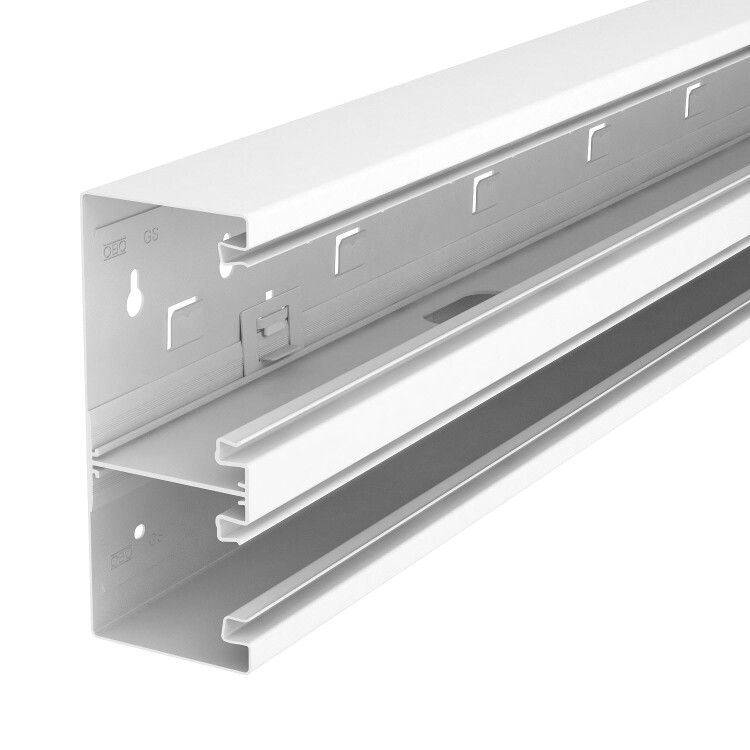

Кабельный канал Rapid 80 70x170x2000 мм (сталь,белый) (GS-D70170RW) | 6278200 OBO Bettermann

Кабельный канал 70x170x2000 мм (сталь, белый) GS-D70170RW, Rapid 80 - это металлический короб для организации и защиты силовых и слаботочных кабелей в промышленных и коммерческих объектах. Произведён компанией OBO BETTERMANN, этот продукт сочетает прочность стали с удобством монтажа и надёжным заземлением.

Назначение и область применения

Кабельный канал 70x170x2000 мм (сталь, белый) GS-D70170RW, Rapid 80 предназначен для открытой прокладки кабелей в помещениях с высокими требованиями к механической защите и электробезопасности. Подходит для монтажа на стены, колонны, консоли и другие вертикальные поверхности. Часто используется в цехах, распределительных пунктах, серверных, на транспорте и в других местах, где требуется надёжная организация проводки.

Технические характеристики

• Размеры: 70×170 мм (высота × ширина), длина 2000 мм
• Материал: сталь с окрасочным покрытием
• Цвет: чисто-белый
• Полезное сечение: 9645 мм2 - позволяет разместить значительное количество кабелей
• Конструкция: прямоугольная, симметричная
• Крышка: две, фиксируются методом вставки внутрь корпуса
• Задняя стенка: с зажимами для крепления к поверхности
• Перфорация: есть монтажные отверстия для крепления; одна направляющая для установки разделительной перегородки
• Разделительная перегородка: одна, из листовой стали, устанавливается в профилированную перфорацию на дне канала
• Галогены: материал не содержит галогенов - снижает выделение токсичных веществ при нагреве
• Защитная плёнка: наличие - предохраняет поверхность от повреждений до монтажа
• Системное отверстие: 80 мм - для вывода кабелей через боковые стенки

Совместимость и монтаж

Кабельный канал 70x170x2000 мм (сталь, белый) GS-D70170RW, Rapid 80 совместим с другими элементами системы Rapid 80 от OBO BETTERMANN. Для установки используйте стандартные крепёжные элементы (саморезы, дюбели) через монтажную перфорацию. Перед монтажом удалите защитную плёнку. Разделительную перегородку вставьте в заранее подготовленную перфорацию на дне канала - она не требует дополнительного крепления. Крышки не входят в комплект - их необходимо заказывать отдельно (артикулы крышек указаны в каталоге Rapid 80).

Безопасность и стандарты

Кабельный канал 70x170x2000 мм (сталь, белый) GS-D70170RW, Rapid 80 обеспечивает автоматическое уравнивание потенциалов благодаря запатентованному контакту между крышкой и основанием - при закрывании крышки создаётся надёжное электрическое соединение. Это исключает необходимость дополнительного заземления крышки. Соединение между соседними каналами выполняется с помощью специальной муфты, обеспечивающей единое контурное заземление всей системы. Материал соответствует нормам безопасности для помещений с повышенными требованиями к пожарной и электрической безопасности.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Автоматическое заземление крышки - экономия времени и материалов при монтаже
• Удобство сборки: крышки легко вставляются и плотно фиксируются
• Возможность разделения кабелей с помощью встроенной перегородки
• Эстетичный внешний вид - белое покрытие хорошо сочетается с интерьерами
• Отсутствие галогенов - безопаснее при возможном перегреве или возгорании

Ограничения применения

Кабельный канал 70x170x2000 мм (сталь, белый) GS-D70170RW, Rapid 80 не предназначен для наружной установки - он не имеет IP-защиты от воды и пыли. Также не рекомендован для использования в средах с постоянным воздействием агрессивных химических веществ. Температурный режим ограничен рабочими условиями стандартных помещений - не использовать в печных или паровых камерах. Крышки продаются отдельно - важно предусмотреть их наличие при планировании закупки.

Примеры использования

• Прокладка силовых кабелей питания на производственных линиях
• Организация слаботочных сетей (LAN, CCTV, сигнализация) в офисах и серверных
• Монтаж кабелей в распределительных щитах с открытой прокладкой
• Использование в качестве маршрута для кабелей в медицинских учреждениях и образовательных зданиях

Практические советы

• При расчете вместимости кабелей учитывайте полезное сечение 9645 мм2 - не перегружайте канал более чем на 60–70%, чтобы сохранить теплоотвод и легкость замены проводов
• Для длинных трасс используйте соединительные муфты - они обеспечивают герметичность и целостность заземления
• Перед установкой проверьте, что все крышки заказаны отдельно - без них канал невозможно закрыть
• Если нужна дополнительная жесткость - используйте кронштейны или консоли, особенно при горизонтальных участках длиной более 1 метра
• При необходимости разрезать канал - используйте ножницы по металлу, после чего зачистите острые кромки
