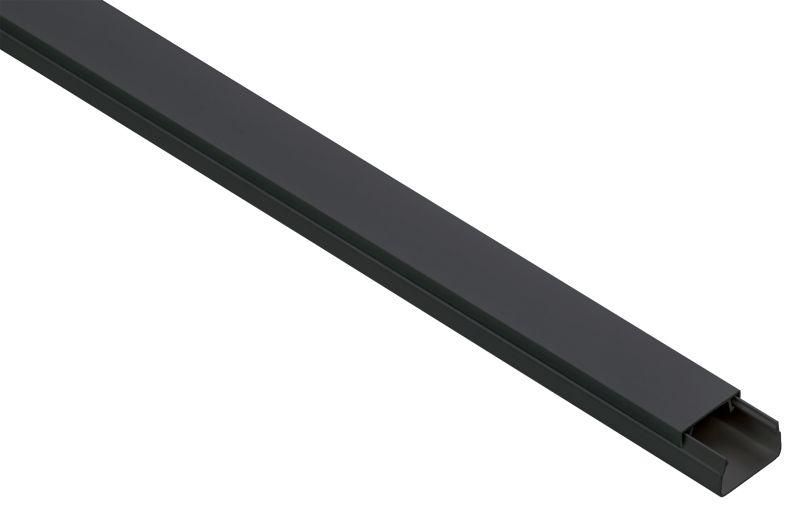

Кабель-канал 25х16 L2000 пластик ЭЛЕКОР черн. IEK EL-KK10-025-016-1-K02

Кабель-канал 25х16 черный пластиковый (50м) от IEK (ИЭК) серии ELECOR предназначен для упорядоченной и защищённой прокладки силовых и слаботочных кабелей в помещениях. Этот кабель-канал сочетает прочность ПВХ, удобство монтажа и соответствие нормам пожарной безопасности, что делает его надёжным решением для электромонтажных работ.

Назначение и область применения

Кабель-канал 25х16 черный пластиковый (50м) используется для скрытой или открытой прокладки кабелей в жилых, офисных и промышленных зданиях. Он обеспечивает защиту проводов от механических повреждений, пыли и случайного контакта. Подходит для монтажа на стенах, потолках и других поверхностях. Также позволяет устанавливать электроустановочные изделия - например, в подъёмные коробки типа КМКУ. Применяется в системах освещения, автоматизации, телекоммуникаций и управления оборудованием.

Технические характеристики

• Габариты: 25×16 мм - внешние размеры канала;
• Полезное сечение: 283 мм2 - внутренний объём для прокладки кабелей;
• Материал: ПВХ, соответствует классу FV(ПВ)0 по ГОСТ 28779-90;
• Цвет: чёрный - маскирует загрязнения, подходит для современных интерьеров;
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, не защищает от воды;
• Пожаробезопасность: материал не распространяет горение, имеет огнестойкость;
• Температурный режим монтажа: от –15 C до +60 C - можно использовать в неотапливаемых помещениях;
• Срок службы: 25 лет при соблюдении условий эксплуатации;
• Форма крышки: свободная - легко открывается и закрывается без инструментов;
• Крепление: перфорация с шагом 200 мм по всему основанию;
• Нормативный документ: ТУ 27.33.14-004-83135016-2017;
• Длина одного отрезка: 2 метра - комплектуется 25 штук в бухте 50 м;
• Количество перегородок: 0 - канал однокамерный, без разделителей.

Совместимость и монтаж

Кабель-канал 25х16 черный пластиковый (50м) совместим со стандартными крепёжными элементами: саморезами, дюбелями и крепёжными скобами. Перфорация с шагом 200 мм позволяет фиксировать канал на любую поверхность - бетон, гипсокартон, дерево. Для соединения отрезков используются стандартные углы, тройники и переходники из серии ELECOR. Крышка плотно защёлкивается на корпусе благодаря двойному замку - её можно снимать и возвращать без повреждений. Установка выполняется после прокладки кабелей; допускается монтаж даже при наличии уже смонтированных проводов.

Безопасность и стандарты

Кабель-канал 25х16 черный пластиковый (50м) изготовлен из негорючего ПВХ, который не поддерживает горение и соответствует требованиям пожарной безопасности. Степень защиты IP40 гарантирует безопасную работу в условиях повышенной запылённости. Соответствует российскому техническому регламенту ТУ 27.33.14-004-83135016-2017. Может использоваться в помещениях с высокими требованиями к электробезопасности, включая школы, больницы и административные здания.

Преимущества

• Лёгкий вес - снижает нагрузку на крепления и ускоряет монтаж;
• Удобная система крышки - доступ к кабелям без демонтажа всего канала;
• Высокая долговечность - срок службы 25 лет при правильном монтаже;
• Антискользящая поверхность - устойчивый монтаж на вертикальных поверхностях;
• Чёрный цвет - не выгорает на свету, хорошо сочетается с большинством отделок;
• Подходит для комбинированной прокладки - несколько кабелей разных типов в одном канале.

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги и атмосферных воздействий;
• Не рекомендуется для прокладки в местах с постоянным механическим ударным воздействием (например, на производстве с тяжёлым оборудованием);
• Не следует применять при температурах ниже –15 C или выше +60 C - материал теряет гибкость или деформируется;
• Не подходит для прокладки кабелей с высокой тепловой нагрузкой - внутри канала не предусмотрено теплоотведение;
• Запрещено использовать в качестве несущей конструкции - нельзя подвешивать оборудование на канал.

Примеры использования

• Прокладка группового освещения в офисных помещениях;
• Скрытие проводов от розеток, выключателей и реле в квартире;
• Монтаж сигнализационных и управляющих кабелей в системах автоматизации;
• Обустройство распределительных щитов с выводом кабелей через подъёмные коробки КМКУ;
• Электромонтаж в учебных заведениях, детских учреждениях и медицинских центрах.

Практические советы

• При планировании маршрута учитывайте радиус изгиба - минимальный радиус изгиба составляет около 100 мм, чтобы не повредить стенки канала;
• Для длинных участков используйте компенсаторы или изгибы, чтобы избежать натяжения кабелей;
• Перед монтажом проверьте, что все кабели помещаются в полезное сечение 283 мм2 - не перегружайте канал;
• При необходимости разрезать канал - используйте ножовку по металлу или ножницы по пластику, края зачистите;
• При работе в холодную погоду храните канал при комнатной температуре минимум 2 часа перед монтажом - ПВХ становится хрупким при низких температурах;
• Кабель-канал 25х16 черный пластиковый (50м) от IEK (ИЭК) серии ELECOR лучше заказывать целой бухтой - так проще сохранить единый цвет и партию материала.
