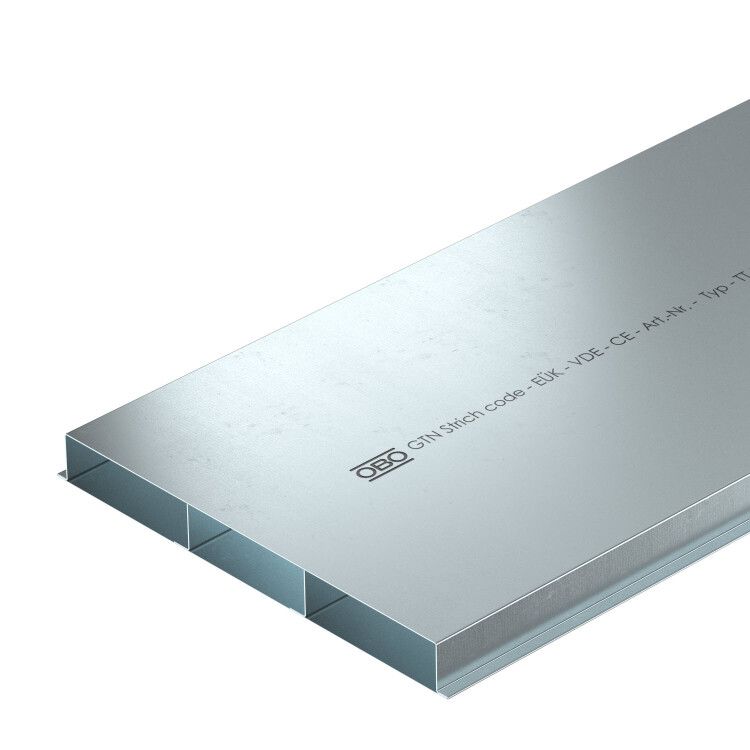

Кабельный канал для заливки в стяжку EUK 2000x350x38 мм (сталь) (S3 35038) | 7400340 OBO Bettermann

Кабельный канал для заливки в стяжку стальной 2000x350x38 мм от OBO BETTERMANN - это прочный, оцинкованный металлический короб с тремя отсеками, предназначенный для скрытой прокладки кабелей в бетонной стяжке пола. Артикул s3 35038 обеспечивает надежную защиту проводов при монтаже в жилых, коммерческих и промышленных зданиях.

Назначение и область применения

Кабельный канал для заливки в стяжку стальной 2000x350x38 мм используется для укладки силовых, слаботочных и коммуникационных кабелей внутрь бетонной стяжки. Применяется в новых строящихся помещениях: офисах, торговых центрах, жилых домах, производственных объектах. Устанавливается до заливки бетона - после этого канал становится частью пола, не требует открытой прокладки и сохраняет эстетичный вид поверхности.

Технические характеристики

• Габариты: 2000 мм длина × 350 мм ширина × 38 мм высота
• Материал: сталь с оцинкованным покрытием - устойчив к коррозии, долговечен в бетоне
• Конструкция: три отсека, образованы двумя сварными перегородками; каждый отсек изолирован
• Форма: прямоугольная труба с плоским основанием для равномерного распределения нагрузки
• Тип: S3 35038 - серийное обозначение от OBO BETTERMANN
• Количество секций: 3 - позволяет разделять кабели по функциям (например, питание, сеть, TV)

Совместимость и монтаж

Кабельный канал для заливки в стяжку стальной 2000x350x38 мм совместим со всеми типами бетонных смесей и не требует специальных адаптеров. Для монтажа:

• Уложите канал на подготовленное основание перед заливкой стяжки
• Закрепите его хомутами или анкерами к арматуре, чтобы избежать смещения
• Не допускайте попадания раствора внутрь отсеков - используйте заглушки, если есть возможность
• Проверьте целостность канала до заливки - трещины или деформации недопустимы
• По окончании работ проверьте доступность входов/выходов кабелей - они должны выходить через предусмотренные проемы

Преимущества

• Оцинкованная сталь обеспечивает длительную защиту от влаги и химических воздействий в бетоне
• Трехсекционная конструкция позволяет разделять кабели по классам напряжения - снижает помехи и повышает безопасность
• Жесткая сварная рама выдерживает давление бетона и механические нагрузки от оборудования
• Идеально подходит для крупномасштабных проектов - один элемент заменяет несколько одиночных коробов
• Соответствует требованиям к скрытым системам прокладки в современной электроустановке

Ограничения применения

• Не предназначен для установки в условиях постоянного контакта с открытыми источниками воды (бассейны, подвалы с высоким уровнем грунтовых вод)
• Не рекомендуется использовать там, где требуется частый доступ к кабелям - канал нельзя вскрыть без демонтажа стяжки
• Не применяется в качестве внешней прокладки - не имеет защиты от UV-излучения и ударов
• Высота 38 мм требует минимальной толщины стяжки не менее 60–70 мм для полноценного покрытия

Примеры использования

• Прокладка питания для розеток и освещения в новостройках
• Скрытая прокладка сетевых кабелей в офисных комплексах
• Разводка видеонаблюдения и систем безопасности в многоэтажных жилых домах
• Подключение оборудования на производственных линиях с последующей заливкой пола эпоксидной смесью

Практические советы

• Перед заказом убедитесь, что ширина канала (350 мм) соответствует плану разводки - он занимает значительное пространство
• Для удобства прокладки кабелей выбирайте модели с предустановленными заглушками - это исключит попадание бетона
• Используйте этот канал только в сочетании с другими компонентами серии EUK от OBO BETTERMANN - так обеспечивается совместимость фланцев и переходников
• Артикул s3 35038 часто закупают партиями - при больших объемах запросите документацию на соответствие ГОСТ и EN 61386
• Не забудьте оставить запас длины на выходы - каналы режутся болгаркой, но точность реза влияет на герметичность
