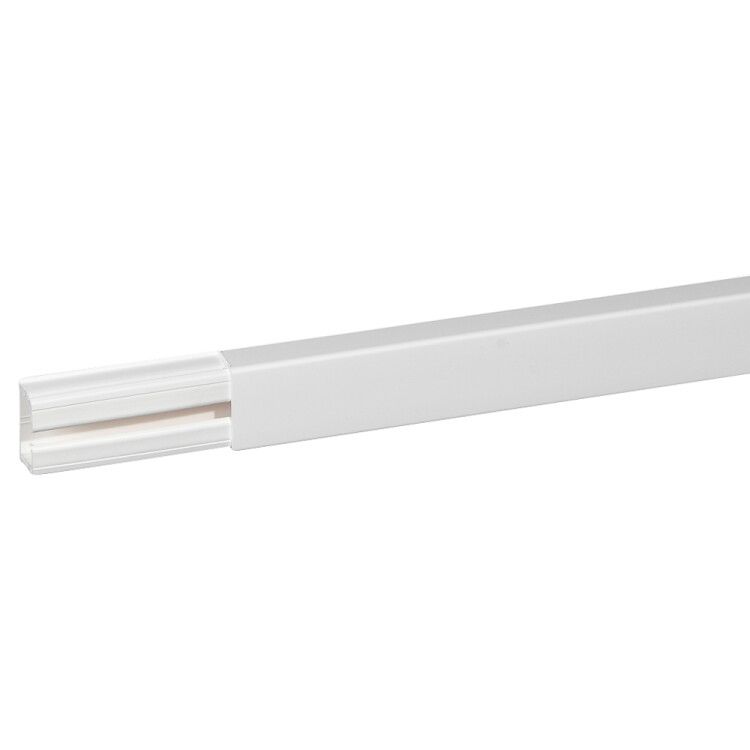

Кабель-канал 1-секц. 40х20 L2100 пластик DLPlus без перегородки бел. ИЭК Leg 030027 Legrand

Кабель-канал пластиковый 1-секционный 40х20 без перегородки белый от Legrand и IEK, артикулы 030027 и 30027, предназначен для упорядоченного монтажа кабелей в помещениях с минимальной нагрузкой на изоляцию. Его компактная форма и свободная крышка обеспечивают быстрый доступ к проводам при обслуживании.

Назначение и область применения

Этот кабель-канал используется для прокладки одиночных или групповых кабелей в условиях, где важна видимость и легкий доступ к проводам. Подходит для внутренней установки в жилых, офисных и административных зданиях. Применяется для прокладки слаботочных цепей (сети, телефония, сигнализация) и маломощных силовых линий до 400 В. Не рекомендуется для открытой уличной эксплуатации или мест с высокими температурными колебаниями.

Технические характеристики

• Габариты: 40×20 мм — ширина и высота профиля
• Длина: 2,1 метра
• Полезное сечение: 580 мм² — позволяет разместить до 5–7 одножильных кабелей сечением до 2,5 мм² каждый
• Материал: ПВХ — устойчив к влаге, химически инертен, не поддерживает горение
• Цвет: белый — соответствует интерьерным решениям, легко моется
• Тип крепления: перфорированное основание — возможность фиксации саморезами или дюбелями через отверстия
• Кабельный зажим: да — обеспечивает фиксацию кабеля внутри канала, предотвращает выскальзывание
• Тип крышки: свободный — снимается без инструментов, не имеет замков
• Покрытие: необработанная поверхность — матовая, без глянца, не требует специальной подготовки перед окраской

Совместимость и монтаж

Кабель-канал пластиковый 1-секционный 40х20 без перегородки белый совместим со всеми типами стандартных кабелей с внешним диаметром до 9 мм. Для монтажа используйте саморезы 3,5×20 мм или дюбели 4×20 мм — они подходят по диаметру перфорации. Крышку можно закрывать вручную после укладки кабелей; она не защелкивается, поэтому в вибрационных средах рекомендуется дополнительно фиксировать её клеем или стяжками. Установка возможна на вертикальные и горизонтальные поверхности: бетон, кирпич, ГКЛ, дерево. Не применяйте для монтажа в металлоконструкциях без изоляции — риск возникновения токов утечки.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, соответствует требованиям GOST R 50571.5.52 и IEC 61084-1. Температурный режим работы: от –10°C до +40°C. Не подлежит использованию в зонах с постоянной влажностью выше 90% или вблизи нагревательных элементов. Материал не содержит свинец и фталаты, безопасен для помещений с длительным пребыванием людей.

Преимущества

• Простота сборки: крышка снимается и надевается без усилий
• Удобство обслуживания: открытие не требует демонтажа всего участка
• Защита от случайного контакта: изолирует провода от внешнего воздействия
• Высокая плотность заполнения: благодаря отсутствию перегородок, все сечение доступно для кабелей любого типа
• Стандартная длина 2,1 м — оптимальна для большинства потолочных и стеновых трасс

Ограничения применения

• Не предназначена для прокладки кабелей с напряжением выше 1000 В
• Не подходит для установки в сырых помещениях без дополнительной герметизации
• Запрещено использовать в местах с частыми ударными нагрузками (например, в цехах с движущимся оборудованием)
• Не рекомендуется для монтажа в системах с активной вентиляцией — возможен перегрев при плотном заполнении
• Отсутствие перегородок исключает возможность разделения силовых и слаботочных линий внутри одного канала — необходимо соблюдать расстояние между разными типами кабелей при параллельной прокладке

Примеры использования

• Прокладка Ethernet-кабелей и коаксиальных линий в офисах
• Монтаж проводов освещения и розеток в квартирах
• Скрытая прокладка сигналов от датчиков безопасности в коридорах
• Обустройство коммуникаций в учебных классах и медицинских кабинетах

Практические советы

• При прокладке более 5 кабелей проверьте соответствие суммарного сечения 580 мм² — перегрузка вызывает перегрев
• Для длинных трасс используйте угловые и переходные элементы того же серийного ряда DLP — совпадают по форме и цвету
• При работе с кабелями большего диаметра (более 10 мм) рассмотрите вариант с каналом 60×40 мм
• Фиксируйте крышку в вибрационных зонах (например, рядом с насосами) с помощью термоклея или пластиковых стяжек
• Артикулы 030027 и 30027 — один и тот же продукт от разных брендов; при заказе уточняйте наличие в наличии именно нужного производителя
