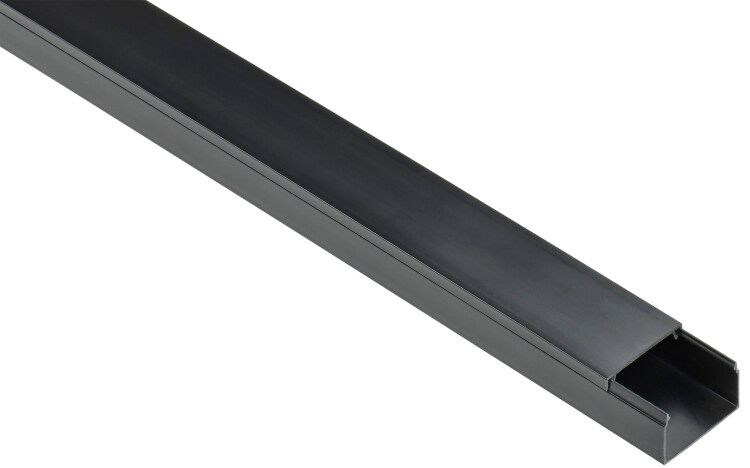

Кабель-канал 40х25 L2000 пластик ЭЛЕКОР черн. IEK EL-KK10-040-025-1-K02

Кабель-канал 40х25 черный пластиковый (24м) от IEK (ИЭК) серии ELECOR предназначен для упорядоченной и защищённой прокладки силовых и слаботочных кабелей внутри помещений. Его компактная форма, прочный ПВХ-корпус и перфорированное основание делают его удобным решением для электромонтажных работ в офисах, жилых зонах и на производстве.

Назначение и область применения

Кабель-канал 40х25 черный пластиковый (24м) используется для скрытой или открытой прокладки проводов и кабелей в помещениях с нормальными условиями эксплуатации. Подходит для монтажа в жилых домах, административных зданиях, торговых центрах и на объектах с невысокими требованиями к механической защите. Также позволяет устанавливать электроустановочные изделия - например, выключатели или розетки - в подъёмные коробки типа КМКУ, что снижает необходимость в дополнительных монтажных элементах.

Технические характеристики

• Габариты: 40×25 мм - внешние размеры канала;
• Полезное сечение: 817 мм2 - доступное пространство для прокладки кабелей;
• Материал: ПВХ, соответствует классу FV(ПВ)0 по ГОСТ 28779-90 - устойчив к воздействию окружающей среды;
• Цвет: чёрный - маскирует загрязнения, сочетается с большинством интерьеров;
• Степень защиты IP40: предотвращает попадание твердых частиц крупнее 1 мм, не обеспечивает защиту от воды;
• Огнестойкость: материал не распространяет горение - безопасен при возгорании соседних материалов;
• Температурный режим монтажа: от –15 C до +60 C - можно использовать в неотапливаемых помещениях зимой;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Длина одного отрезка: 2 м - поставляется в наборе из 12 отрезков (24 м total);
• Тип крышки: свободная - легко открывается и закрывается без инструментов;
• Тип крепления: перфорация с шагом 200 мм - позволяет фиксировать канал саморезами или дюбелями;
• Нормативный документ: ТУ 27.33.14-004-83135016-2017.

Совместимость и монтаж

Кабель-канал 40х25 черный пластиковый (24м) совместим со всеми типами кабелей, используемых в бытовой и промышленной электропроводке - от медных одножильных до многожильных гибких. Перфорация через каждые 200 мм позволяет надёжно крепить канал к стене, потолку или шкафу. Для монтажа используются саморезы 3–4 мм или дюбель-гвозди подходящего диаметра. Крышка фиксируется двойным замком - плотно прилегает, но легко снимается для обслуживания. Учитывайте, что внутренний объем ограничен: не рекомендуется заполнять более чем на 60–70%, чтобы сохранить теплоотвод и возможность последующего расширения сети.

Безопасность и стандарты

Кабель-канал 40х25 черный пластиковый (24м) изготовлен из материала, не поддерживающего горение, что соответствует требованиям безопасности для внутренней электропроводки. Степень защиты IP40 исключает контакт с крупными твердыми предметами, но не защищает от влаги - применение в сырых помещениях (ваннах, банях, на улице) недопустимо. Соответствие ТУ 27.33.14-004-83135016-2017 гарантирует соответствие российским требованиям к качеству и долговечности.

Преимущества

• Легкий вес и простота монтажа - не требуют специальных инструментов;
• Свободная крышка - позволяет быстро получить доступ к кабелям без демонтажа всего канала;
• Перфорация с равномерным шагом - обеспечивает точную и равномерную фиксацию;
• Высокая огнестойкость - снижает риск распространения пламени;
• Долгий срок службы - 25 лет при правильном использовании;
• Чёрный цвет - не бросается в глаза, хорошо сочетается с современным дизайном интерьера.

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и УФ-излучения;
• Не подходит для мест с высокой вероятностью ударных нагрузок - ПВХ хрупок при механическом воздействии;
• IP40 не допускает использование в помещениях с повышенной влажностью (баня, бассейн, подвал без осушения);
• Запрещено прокладывать рядом с источниками открытого огня или нагревательными элементами выше +60 C;
• Не рекомендуется для прокладки кабелей с мощностью свыше 10 кВт без дополнительного расчета тепловыделения.

Примеры использования

• Прокладка групповой проводки в квартире - от щита к розеткам и выключателям;
• Обустройство электропроводки в офисе - для скрытого вывода кабелей к компьютерам и оргтехнике;
• Монтаж слаботочных систем - Ethernet, телефония, видеонаблюдение;
• Подключение оборудования на производственных участках - где требуется видимый, но защищенный кабель-трасса;
• Интеграция с подъёмными коробками КМКУ - для установки розеток прямо в корпус канала.

Практические советы

• При проектировании трассы учитывайте радиус изгиба - минимальный радиус не менее 40 мм, чтобы не повредить крышку;
• Для длинных линий используйте углы и переходники IEK серии ELECOR - они обеспечивают целостность системы;
• Не перегружайте канал: суммарный диаметр всех кабелей не должен превышать 70% от полезного сечения (≈570 мм2);
• При монтаже на деревянные поверхности используйте антивозгорающие прокладки под крепления;
• Проверьте совпадение перфорации с местами крепления перед сверлением - экономит время и избегает лишних отверстий;
• Кабель-канал 40х25 черный пластиковый (24м) от IEK (ИЭК) - оптимальный выбор для стандартных задач электромонтажа, но не для экстремальных условий.
