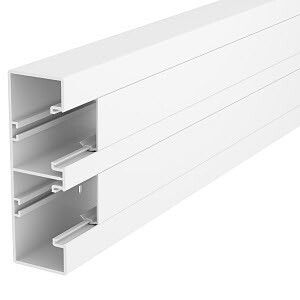

Кабельный канал Rapid 45-2 (с крышкой) 53x165x2000 мм (ПВХ, белый) - GK-53165RW OBO Bettermann 6113400

Кабельный канал Rapid 45-2 (артикул GK-53165RW) от OBO BETTERMANN - это прямоугольный короб из ПВХ с двойной крышкой, предназначенный для скрытого монтажа проводов и кабелей в помещениях. Канал совмещает функцию защиты кабелей с возможностью установки электроустановочных изделий Modul45 напрямую в корпус, что упрощает сборку распределительных систем.

Назначение и область применения

Кабельный канал Rapid 45-2 используется для прокладки силовых и слаботочных кабелей внутри зданий - в жилых, офисных и промышленных помещениях. Подходит для открытой и скрытой установки на стенах, потолках и других вертикальных/горизонтальных поверхностях. Благодаря наличию двух встроенных мест для модульных устройств, канал идеально подходит для создания компактных распределительных щитов, точек управления и коммуникационных узлов.

Технические характеристики

• Размеры: 53×165×2000 мм (высота × ширина × длина)
• Материал: Поливинилхлорид (ПВХ) - устойчив к коррозии, не горюч, не проводит ток
• Цвет: Чисто-белый - соответствует стандартным интерьерам
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, не обеспечивает защиту от воды
• Конструкция: Прямоугольная, с непрерывным С-профилем на задней стенке
• Крышки: 2 штуки в комплекте, фиксируются методом встраивания
• Перфорация: Есть - позволяет крепить канал саморезами или дюбелями
• Разделительные перегородки: 2 штуки - позволяют разделять кабели по группам (например, питание и сигнал)
• Защитная пленка: Да - предохраняет поверхность от царапин при транспортировке и монтаже
• Ширина крышки: 45 мм - оптимальна для установки стандартных модульных элементов

Совместимость и монтаж

Кабельный канал Rapid 45-2 совместим с электроустановочными изделиями серии Modul45 (артикулы 6120008, 6120073 и аналогичные). Устройства монтируются в специальные вырезы на боковой стенке канала - без необходимости использовать суппорты, рамки или дополнительные крепления. Для установки достаточно вставить устройство до характерного щелчка.

Крепление канала к поверхности осуществляется через перфорацию в основании. Рекомендуемый шаг крепежа - каждые 50–70 см. При монтаже на вертикальных поверхностях используйте два крепления на каждом конце. Учитывайте посадочный размер 45 мм - он точно соответствует стандартным модулям Modul45.

Безопасность и стандарты

Кабельный канал Rapid 45-2 изготовлен из самозатухающего ПВХ, соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP40 гарантирует безопасную работу в условиях, где исключено попадание жидкости. Напряжение эксплуатации - до 1000 В переменного тока. Соответствует нормам ГОСТ Р 50571 и IEC 61084-1.

Преимущества

• Два встроенных места под устройства - экономят время и материалы при сборке
• Две крышки в комплекте - обеспечивают герметичность и удобство доступа к кабелям
• Наличие разделителей - позволяет организовать кабельную трассу без переплетений
• Гладкая поверхность и белый цвет - легко сочетаются с любым интерьером
• Простая замена крышек - не требуют инструментов, фиксируются за счет защелок
• Система “встраивание” крышек - снижает риск случайного открывания

Ограничения применения

• Не предназначен для наружной установки - IP40 не защищает от влаги
• Не рекомендован для высоких температур выше +40 C - ПВХ теряет прочность
• Запрещено применять в средах с воздействием растворителей, масел и агрессивных химикатов
• Не подходит для прокладки кабелей с внешним диаметром более 16 мм - ограничен объем канала
• Не является заменой металлическому коробу в взрывоопасных зонах

Примеры использования

• Монтаж распределительной системы в квартире: кабель-канал с установленными розетками Modul45 и выключателями
• Обустройство рабочего места на заводе: прокладка сигнальных кабелей от датчиков к контроллеру
• Аудио-видео система в офисе: скрытая прокладка HDMI, Ethernet и питания в одном канале с разделителем
• Ремонт старой проводки: замена открытой проводки на аккуратный короб без вскрытия стен

Практические советы

• Перед монтажом удалите защитную плёнку - она может оставлять следы при длительном контакте с поверхностью
• При резке канала используйте ножовку по пластиковым материалам - избегайте перегрева ПВХ
• Для длинных участков (>2 м) предусмотрите компенсационные зазоры - ПВХ расширяется при нагреве
• Не затягивайте крепеж слишком сильно - это деформирует профиль и нарушает герметичность крышек
• При использовании двух разделителей - распределяйте кабели по типам: силовые, слаботочные, телефонные
• Проверьте соответствие глубины выреза под устройство - некоторые модели Modul45 имеют увеличенный корпус
