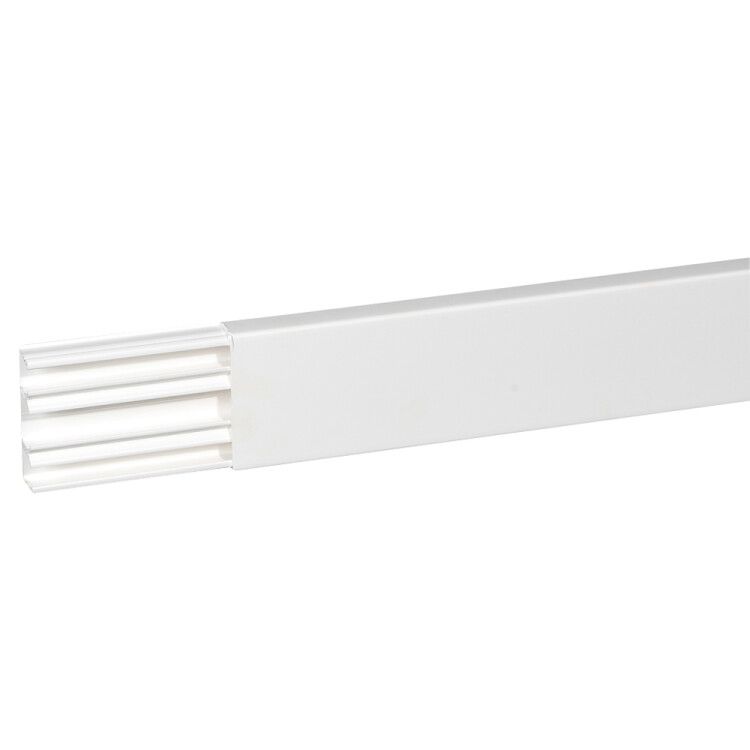

Кабель-канал плинтусный DLPlus 75х20 мм, трехсекционный Legrand (группа IEK) 030033

Кабель-канал пластиковый 75х20 с перегородкой, длина 2000 мм от Legrand и IEK (артикулы 030033 / 30033) предназначен для упорядоченного монтажа и разделения проводов в помещениях. Его конструкция с двумя перегородками позволяет безопасно размещать силовые и слаботочные сети в одном профиле.

Назначение и область применения

Этот кабель-канал используется для прокладки кабелей в жилых, офисных и промышленных помещениях. Он обеспечивает физическую изоляцию между силовыми цепями (например, 220 В) и слаботочными системами (сети Ethernet, телефония, сигнализация). Подходит для открытой установки на стену, потолок или другую вертикальную/горизонтальную поверхность. Применяется в системах автоматизации, на пультах управления, в распределительных щитах и в местах, где требуется визуальный контроль за проводкой.

Технические характеристики

• Габариты: 75×20 мм (высота × ширина)
• Длина: 2000 мм
• Материал: ПВХ - устойчив к влаге, химически инертен, не поддерживает горение
• Полезное сечение: 1025 мм2 - достаточное для одновременной прокладки до 8–10 кабелей среднего сечения
• Количество секций: 3 - три отдельных канала внутри одного корпуса
• Количество перегородок: 2 - жесткие внутренние барьеры, разделяющие каналы
• Тип крышки: свободная - легко снимается и фиксируется без инструментов
• Тип крепления: перфорация основания - отверстия через каждые 400–500 мм для саморезов или дюбелей
• Цвет: белый - сочетается с большинством интерьеров
• Кабельный зажим: да - встроенная система фиксации кабелей внутри каждого канала
• Покрытие: необработанная поверхность - матовая, без глянца, не требует дополнительной подготовки перед окраской

Совместимость и монтаж

Кабель-канал пластиковый 75х20 с перегородкой, длина 2000 мм совместим со всеми стандартными комплектующими серии DLP: углы, тройники, соединители и заглушки. Для монтажа используйте саморезы 3,5×20 мм или дюбели 4 мм. Перфорация на основе позволяет закрепить канал на бетоне, кирпиче, ГКЛ или деревянной поверхности. Крышка фиксируется защелками - её можно открывать многократно без повреждения. Установка выполняется после прокладки кабелей: сначала крепится основание, затем укладываются провода, потом надевается крышка.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажа в помещениях с нормальной влажностью. Материал ПВХ не выделяет токсичных веществ при нагреве до +60 C. Несмотря на наличие кабельного зажима, не рекомендуется использовать в условиях постоянного контакта с водой или на улице - материал не имеет IP-защиты. Соответствует ГОСТ Р 50571.5.52 и IEC 61084-1.

Преимущества

• Разделение трех типов кабелей в одном корпусе снижает риск помех и упрощает обслуживание
• Фиксаторы внутри каналов предотвращают сдвиг проводов при замене или модификации системы
• Свободная крышка позволяет быстро получить доступ к проводам без демонтажа всего участка
• Перфорированное основание исключает необходимость сверления дополнительных отверстий
• Белый цвет маскирует канал в интерьере, не требует покраски

Ограничения применения

• Не предназначена для наружной установки - не защищена от осадков и УФ-излучения
• Не подходит для помещений с температурой выше +60 C (например, рядом с печами, котлами)
• Не рассчитана на высокие механические нагрузки - нельзя использовать там, где возможны удары или давление
• Запрещено применять в взрывоопасных зонах - материал не является антистатическим и не сертифицирован для АЗС, химпроизводств

Примеры использования

• Объединённая прокладка питания, интернета и видеонаблюдения в офисном помещении
• Управление проводкой в домашней автоматизации (умный дом): свет, розетки, датчики
• Монтаж в распределительных щитках для вывода кабелей к оборудованию
• Прокладка сигналов в учебных классах, медицинских кабинетах, лабораториях

Практические советы

• При прокладке длинных участков используйте соединители - не пытайтесь “растянуть” один канал на несколько метров без стыков
• Учитывайте посадочный диаметр: максимальное сечение кабеля в одной секции - около 10 мм2 (например, 3×1,5 мм2 или 2×2,5 мм2)
• Для удобства сборки сначала уложите все кабели, затем закройте крышку - так легче контролировать натяжение
• Если нужна более прочная фиксация, дополнительно прикрепите канал клеем на базе ПВА или двухсторонним скотчем
• Кабель-канал пластиковый 75х20 с перегородкой, длина 2000 мм - идеально сочетается с другими элементами серии DLP от Legrand и IEK; проверьте совпадение артикулов при заказе комплектующих
