Кабель-канал (крышка + основание) Transcab - 100x100 мм серый RAL 7030 | 636122 Legrand

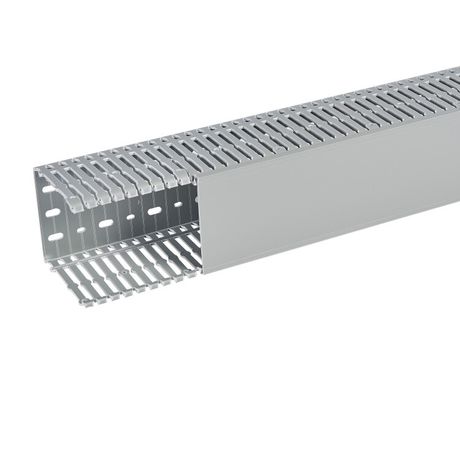

Кабель-канал перфорированный 100х100 мм, серый RAL 7030, длина 2000 мм от Legrand - решение для открытой прокладки кабелей в помещениях с высокими требованиями к доступу и вентиляции. Артикул 636122 из серии Lina 25 и Transcab сочетает прочность, удобство монтажа и соответствие нормам безопасности.

Назначение и область применения

Кабель-канал предназначен для организации и защиты силовых и слаботочных кабелей в местах, где требуется частый доступ к проводкам - например, в распределительных щитах, на производственных линиях, в серверных и офисных помещениях. Перфорированная конструкция обеспечивает естественную вентиляцию, снижает риск перегрева и упрощает контроль состояния кабелей. Подходит для установки внутри помещений с нормальной влажностью и температурой.

Технические характеристики

• Размеры: 100×100 мм - внутреннее пространство позволяет размещать до 40–50 кабелей среднего сечения (например, VVGng, NYM, FTP);
• Длина: 2000 мм - стандартный модуль для прямых участков трасс;
• Полезное сечение: 8960 мм2 - реальная площадь для прокладки кабелей после учёта стенок канала;
• Крышка: есть, фиксируется защёлками - легко открывается и закрывается без инструментов;
• Основание: перфорированное с шагом 6,5 мм - позволяет крепить канал саморезами через отверстия;
• Ширина слота: 6 мм - оптимальна для надёжного крепления без проскальзывания;
• Материал: самозатухающий пластик - не поддерживает горение, соответствует классу горючести V-0;
• Цвет: серый RAL 7030 (серебристый) - совместим с большинством промышленных интерьеров и корпусной техники.

Совместимость и монтаж

Кабель-канал 100х100 мм, серый RAL 7030, длина 2000 мм совместим со всеми компонентами серии Lina 25 и Transcab: углы, переходы, ответвители и заглушки того же бренда. Монтаж выполняется на поверхность с помощью саморезов через перфорацию на основании. Для точного расположения используйте шаблон с шагом 6,5 мм. Крышка фиксируется без инструментов - достаточно нажать до характерного щелчка. Учитывайте посадочный диаметр: отверстия рассчитаны на крепёж Ø4–5 мм.

Безопасность и стандарты

Изделие изготовлено из самозатухающего материала, что соответствует требованиям ГОСТ Р 50571.5.52 и IEC 61084-1. Применяется в зонах с повышенными требованиями к пожаробезопасности. Сертифицирован для работы в условиях, не требующих герметичности (не предназначено для улиц, сырых или взрывоопасных зон).

Преимущества

• Удобный доступ к кабелям благодаря съёмной крышке и перфорации - не нужен демонтаж всего канала для обслуживания;
• Высокая механическая прочность - выдерживает нагрузки при монтаже и эксплуатации;
• Стандартный цвет RAL 7030 - эстетично сочетается с другими элементами электроустановок;
• Поддержка системы Lina 25/Transcab - возможность расширения трассы без потери совместимости;
• Экономия времени на монтаже - перфорация исключает необходимость сверления отдельных отверстий.

Ограничения применения

Не применяется во внешних условиях - не имеет IP-защиты, не рассчитан на воздействие осадков, прямого UV-излучения или экстремальных температур. Не рекомендуется для установки в зонах с постоянным контактом с химически активными веществами. Недопустимо использовать как замену трубам или гофрам в системах с жесткими требованиями к герметизации.

Примеры использования

• Прокладка кабелей питания и управления на заводах и цехах;
• Обустройство трасс в IT-комнатах и серверных - для быстрого доступа к сетевому оборудованию;
• Монтаж слаботочных систем (LAN, CCTV, сигнализация) в административных зданиях;
• Замена старых металлических коробов в реконструкциях - легче, безопаснее, проще в сборке.

Практические советы

• При прокладке длинных трасс используйте направляющие и кронштейны - особенно при большой массе кабелей;
• Не перегружайте канал - максимальная заполненность должна составлять не более 60% полезного сечения для сохранения теплоотвода;
• Для поворотов и ответвлений используйте оригинальные комплектующие Legrand - они обеспечивают плотное соединение и целостность системы;
• Проверьте перед монтажом наличие всех отверстий - при транспортировке возможны повреждения перфорации;
• Артикул 636122 - идеально сочетается с крышками и уголками той же серии; заказывайте комплекты сразу для экономии времени.
