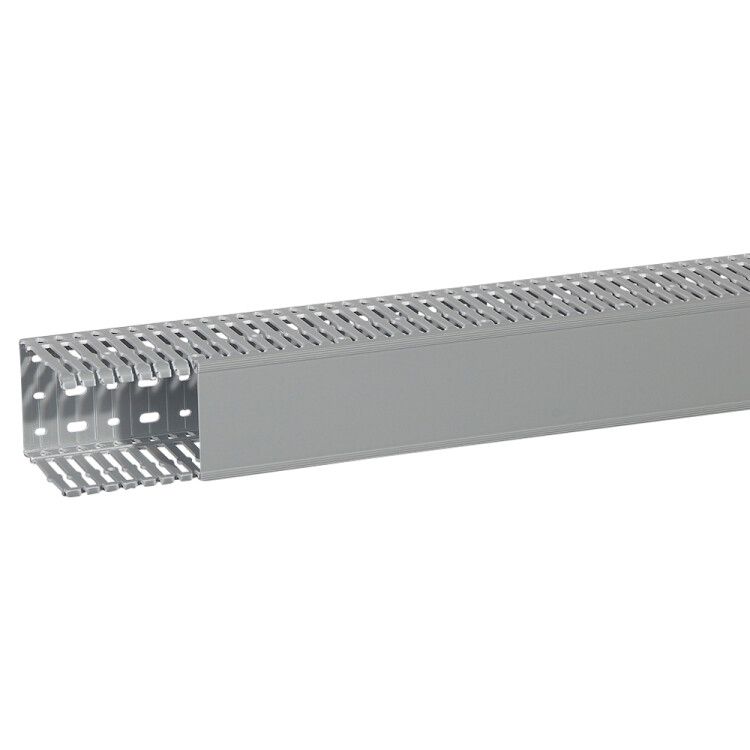

Кабель-канал (крышка + основание) Transcab - 80x100 мм серый RAL 7030 | 636118 Legrand

Кабель-канал перфорированный 80x100 мм, серый RAL 7030 от Legrand Euro (артикул 636118) предназначен для открытой прокладки кабелей и проводов в помещениях с умеренной нагрузкой. Его перфорированная конструкция обеспечивает доступ к проводам без демонтажа крышки, а материал ПВХ гарантирует самозатухание и долговечность.

Назначение и область применения

Этот кабель-канал используется для организации видимых трасс кабелей в офисах, производственных цехах, административных зданиях и других объектах, где требуется быстрый доступ к проводке. Подходит для прокладки силовых, сигнальных и слаботочных кабелей. Благодаря перфорации легко монтировать кабели в уже установленный канал - без снятия крышки.

Технические характеристики

• Размеры: 80 мм (высота) × 100 мм (ширина)
• Полезное сечение: 7078 мм2 - позволяет разместить до 4–6 групп кабелей среднего сечения
• Материал: самозатухающий ПВХ - не поддерживает горение, соответствует требованиям пожарной безопасности
• Цвет: серый RAL 7030 - нейтральный оттенок, хорошо сочетается с интерьерами и оборудованием
• Шаг перфорации: 6,5 мм - равномерные отверстия для фиксации хомутиков, креплений и кабельных стяжек
• Ширина слота: 6 мм - оптимальна для прохода стандартных кабельных стяжек и крепежа
• Наличие крышки: да - герметичное закрывание защищает от механических повреждений и пыли
• Тип крепления: перфорация на основании - возможность крепления напрямую к стене, потолку или шкафу через отверстия

Совместимость и монтаж

Кабель-канал совместим со всеми типами кабельных стяжек, пластиковых хомутиков и крепежей с диаметром до 5 мм. Монтаж выполняется с помощью саморезов или дюбелей через перфорацию на основании. Крышка фиксируется на замках - открывается и закрывается без инструментов. Установка возможна на вертикальные и горизонтальные поверхности. Для длинных участков рекомендуется использовать комплектующие Legrand Lina 25 (углы, переходники, соединители), чтобы сохранить целостность системы.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует нормам пожарной безопасности для внутренней установки. Соответствует ГОСТ Р 50571.15 и IEC 61084-1. Не выделяет токсичных веществ при нагреве. Применяется в помещениях с классом пожарной опасности до П-II.

Преимущества

• Удобство обслуживания: можно менять или добавлять кабели без снятия всей крышки
• Высокая прочность материала: ПВХ устойчив к ударным нагрузкам и деформации
• Готовая система: совместим с другими элементами серии Lina 25 - расширяемость без необходимости замены всего канала
• Экономия времени: перфорация исключает необходимость сверления дополнительных отверстий при монтаже
• Аэродинамическая форма: снижает скопление пыли внутри канала

Ограничения применения

• Не предназначен для наружного использования - не выдерживает УФ-излучения и перепады температур ниже –10C
• Не рекомендован для мест с постоянными вибрациями или высокими механическими нагрузками (например, рядом с крупными станками)
• Запрещено применять в помещениях с повышенной влажностью (бассейны, парилки) - хотя ПВХ влагостойкий, герметичность не обеспечена полностью
• Не подходит для прокладки кабелей с рабочим напряжением выше 1000 В - требуются специализированные каналы

Примеры использования

• Прокладка кабелей управления в автоматизированных линиях производства
• Организация слаботочных сетей (Ethernet, телефония, CCTV) в офисных зонах
• Монтаж осветительных проводов в торговых залах и складских помещениях
• Обустройство распределительных щитов с внешними кабельными трассами

Практические советы

• При планировании трассы учтите, что максимальная заполненность канала должна составлять не более 60% от полезного сечения - это предотвращает перегрев и затрудняет дальнейшее обслуживание
• Для крепления используйте саморезы длиной 25–30 мм с шагом 60–80 см - этого достаточно для надежной фиксации
• Если нужна гибкая трасса - комбинируйте этот канал с угловыми и T-образными переходниками из серии Lina 25
• При использовании в многокабельных системах применяйте цветную маркировку кабелей - перфорация делает все провода видимыми, поэтому удобство идентификации критично
• Не забудьте проверить посадочные размеры перед заказом: высота 80 мм и ширина 100 мм требуют свободного места минимум 110×120 мм вокруг канала для комфортного монтажа
