Кабель-канал Lina 25 - 60x60 длина 2 м | 036212 Legrand

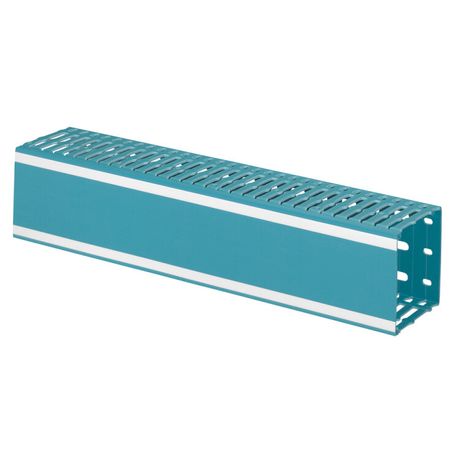

Кабель-канал перфорированный 60х60 мм, длина 2000 мм от Legrand Euro (артикул 036212) предназначен для открытой прокладки кабелей и проводов в помещениях с умеренной нагрузкой. Его перфорированная конструкция обеспечивает доступ к проводам без демонтажа крышки, а материал ПВХ гарантирует самозатухание и долговечность. Этот кабель-канал из серии Lina 25 подходит для систем автоматизации, управления и распределения электроэнергии.

Назначение и область применения

Кабель-канал перфорированный 60х60 мм, длина 2000 мм используется для организации видимой проводки в офисах, производственных цехах, административных зданиях и других объектах, где требуется частый доступ к кабелям. Подходит для прокладки силовых, сигнальных и коммуникационных линий. Перфорация позволяет легко фиксировать кабели хомутами или крепить к стене через отверстия.

Технические характеристики

• Размеры: 60×60 мм, длина 2000 мм
• Материал: самозатухающий ПВХ (соответствует требованиям пожарной безопасности)
• Полезное сечение: 3115 мм² — позволяет разместить до 8–10 кабелей среднего сечения
• Тип крышки: съёмная, плотно защёлкивается
• Перфорация: отверстия диаметром 16,1 мм с шагом 6,5 мм, ширина слота между отверстиями — 6 мм
• Цвет: синий (стандартный цвет серии Lina 25)
• Тип крепления: перфорация на основании — возможность крепления саморезами или дюбелями прямо через корпус

Совместимость и монтаж

Кабель-канал перфорированный 60х60 мм, длина 2000 мм совместим со всеми элементами серии Lina 25: углы, тройники, соединители и заглушки. Монтаж выполняется в два этапа:

1. Установите основание на поверхность с помощью саморезов через перфорационные отверстия (диаметр 16,1 мм подходит под стандартные дюбеля 6–8 мм).
2. Закройте канал крышкой — она фиксируется защёлками без инструментов.

Не требует сверления дополнительных отверстий — все точки крепления уже предусмотрены. Для удобства можно использовать кабельные стяжки, проходящие через перфорацию.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует нормам пожарной безопасности (ГОСТ Р 50571.5.52, IEC 61439-6). Материал не распространяет горение и не выделяет токсичных газов при нагреве. Кабель-канал Legrand Euro 036212 не предназначен для установки во взрывоопасных зонах или на открытом воздухе без защиты от УФ-излучения.

Преимущества

• Легкий вес и прочность ПВХ снижают нагрузку на крепления
• Съёмная крышка позволяет менять или добавлять кабели без замены всего канала
• Перфорация даёт гибкость в расположении кабелей и точках крепления
• Стандартизированная система Lina 25 обеспечивает совместимость с другими компонентами Legrand
• Синий цвет упрощает визуальное различение линий в комплексных системах

Ограничения применения

• Не рекомендован для наружного монтажа — ПВХ теряет прочность при длительном воздействии УФ-лучей и экстремальных температур
• Не подходит для прокладки высоковольтных линий выше 1000 В — не имеет сертификации для таких условий
• Ограниченная механическая прочность: не выдерживает ударные нагрузки или давление от тяжёлых конструкций
• Не предназначена для помещений с постоянным контактом с маслом, растворителями или агрессивными химикатами

Примеры использования

• Прокладка кабелей управления на станках ЧПУ
• Организация проводки в серверных шкафах и распределительных щитах
• Системы освещения и контроля в торговых центрах
• Подключение датчиков и исполнительных механизмов на конвейерах
• Аудио- и видеокабели в учебных классах и конференц-залах

Практические советы

• При планировании маршрута учтите, что внутреннее сечение 3115 мм² — это максимальное значение; реальная заполняемость должна быть на 20–30% ниже для свободного теплоотвода
• Для длинных участков используйте соединители Lina 25 — они сохранят целостность перфорации
• Перед монтажом проверьте соответствие диаметра отверстий (16,1 мм) выбранному крепежу — стандартные дюбеля 6–8 мм подходят идеально
• Не затягивайте кабельные стяжки слишком сильно — это деформирует стенки канала
• При необходимости резки используйте ножовку по металлу — острые края после реза лучше зачистить напильником
