Кабельный канал Rapid 45-2 (с крышкой) 53x130x2000 мм (ПВХ,серый) (GK-53130LGR) | 6113202 OBO Bettermann

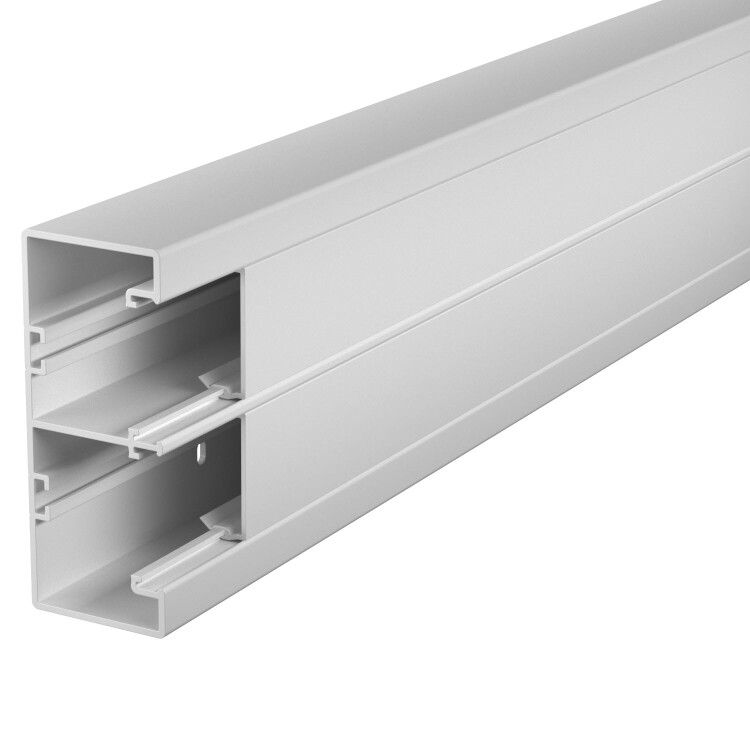

Кабельный канал OBO BETTERMANN GK-53130LGR - это прямоугольный короб из ПВХ с защелкивающейся крышкой, предназначенный для организации видимой проводки в помещениях. Благодаря встроенной перфорации и совместимости с электроустановочными изделиями Modul45, он упрощает монтаж и обслуживание кабелей без необходимости использовать дополнительные крепления.

Назначение и область применения

Кабельный канал GK-53130LGR используется для прокладки силовых и слаботочных кабелей в местах, где невозможна или нежелательна скрытая проводка. Подходит для офисов, производственных помещений, административных зданий, торговых центров и других объектов с высокими требованиями к эстетике и доступности коммуникаций. Особенно эффективен там, где требуется частый доступ к кабелям для модификации или ремонта.

Технические характеристики

• Размеры: 53×130×2000 мм - высота профиля 53 мм, ширина 130 мм, длина 2 метра
• Материал: ПВХ (поливинилхлорид) - устойчив к влаге, химическим воздействиям и УФ-излучению
• Полезное поперечное сечение: 6076 кв. мм - позволяет разместить значительное количество кабелей
• Цвет: серый (RAL 7035) - соответствует стандартной цветовой гамме промышленного оборудования
• Конструкция: прямоугольная, с симметричным профилем и непрерывным С-образным основанием
• Крышка: две, защелкивающиеся, фиксируются методом вставки внутрь канала
• Перфорация в основании: да - обеспечивает возможность крепления саморезами через отверстия
• Количество перегородок внутри: три - позволяют разделять кабели по группам (например, питание/сигнал)
• Защитная пленка: есть - предохраняет поверхность от повреждений при транспортировке и монтаже
• Ширина крышки: 45 мм - оптимизирована под стандартные электроустановочные изделия Modul45

Совместимость и монтаж

Кабельный канал GK-53130LGR совместим с электроустановочными изделиями серии Modul45 (например, артикулы 6120008 и 6120016). Эти устройства монтируются напрямую в канал - без суппортов, рамок или дополнительных кронштейнов. Крышки фиксируются защелкиванием: достаточно вставить их внутрь профиля до характерного щелчка. Для крепления к стене используются саморезы через перфорацию в основании. Расстояние между точками крепления рекомендуется не более 1 метра.

Безопасность и стандарты

Изделие изготовлено из самозатухающего ПВХ, что соответствует требованиям пожарной безопасности. Применяется в соответствии с ГОСТ Р 50571 и IEC 61439. Наличие защитной плёнки исключает механические повреждения на этапе доставки и хранения. Сертификаты качества подтверждают соответствие нормам для электромонтажных систем в жилых и общественных зонах.

Преимущества

• Две крышки в комплекте - обеспечивают двойную герметичность и удобство при многократном открывании
• Три внутренних перегородки - позволяют организовать раздельную трассировку кабелей (энергия, сигнал, управление)
• Перфорация в основании - ускоряет монтаж и снижает риск деформации при закручивании крепежа
• Закрытие защелкиванием - не требует инструментов, легко демонтируется и повторно устанавливается
• Стандартная ширина крышки 45 мм - идеально подходит для модульных устройств Modul45 без доработок

Ограничения применения

• Не предназначен для наружной установки под прямыми солнечными лучами длительное время - ПВХ со временем теряет прочность при постоянном УФ-воздействии
• Не следует применять в средах с температурой выше +60 C или ниже –10 C - материал становится хрупким или мягким
• Не рассчитан на механические нагрузки сверх допустимых - нельзя использовать как несущий элемент или опору
• Не подходит для прокладки кабелей с высокой теплотворностью без учета заполнения сечения - максимальная плотность укладки должна соблюдаться согласно расчетам

Примеры использования

• Прокладка кабелей питания и управления для автоматических линий на заводах
• Обустройство электропроводки в офисах с частой переоборудованием рабочих мест
• Подключение розеток и выключателей Modul45 в учебных классах и медицинских учреждениях
• Монтаж слаботочных сетей (LAN, CCTV, телефония) в исторических зданиях, где невозможно штробление стен

Практические советы

• Перед монтажом удалите защитную плёнку - она затрудняет адгезию клеевых составов при использовании дополнительных креплений
• При укладке большого количества кабелей используйте перегородки для разделения групп - так легче найти нужный провод при обслуживании
• Для длинных участков (>5 м) предусмотрите компенсационные зазоры - ПВХ расширяется при нагреве
• При работе с кабелями большего диаметра проверьте суммарное сечение - не превышайте 6076 кв. мм, чтобы не нарушить теплоотвод
• Кабельный канал OBO BETTERMANN GK-53130LGR можно резать обычной ножовкой по металлу - после резки зачистите края от заусенцев
