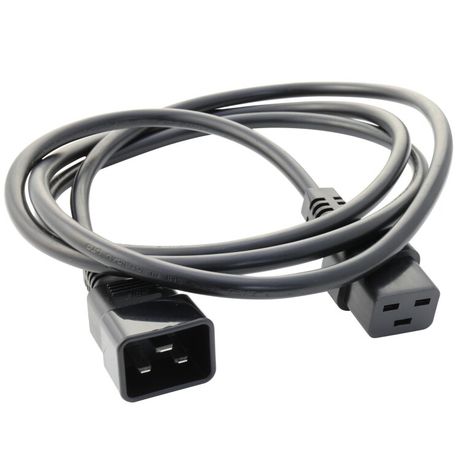

Кабель питания IEC 60320 С19 - C20 1.8м | R5CORD9018 DKC ДКС

Кабель питания IEC 60320 C19 – IEC 60320 C20, 1.8 м, сечение 3 x 2,5 мм от бренда DKC IT (артикул r5cord9018) предназначен для надёжного подключения мощного IT-оборудования к источникам электроэнергии, таким как PDU, ИБП или сетевые фильтры. Кабель соответствует международному стандарту IEC 320 и рассчитан на постоянную нагрузку до 20 А.

Назначение и область применения

Этот шнур используется для подключения оборудования с высокой мощностью, которое требует стабильного и безопасного питания:

• серверы и хранилища данных (NAS, SAN)
• сетевые коммутаторы и маршрутизаторы высокой плотности
• активное оборудование в серверных стойках
• устройства, подключаемые через PDU (распределительные блоки)
• источники бесперебойного питания (ИБП)

Разъём C19 (штекер) вставляется в устройство, C20 (розетка) - в PDU, ИБП или стенную розетку. Подходит для установки в закрытых IT-шкафах, где требуется компактная и прочная связь.

Технические характеристики

• Тип разъёмов: C19 (штекер) - C20 (розетка) - соответствие стандарту IEC 60320
• Длина: 1,8 метра - оптимальна для внутристоечной прокладки
• Сечение жил: 2,5 мм2 каждая - обеспечивает допустимую нагрузку до 20 А
• Количество жил: 3 (L - фаза, N - ноль, PE - земля) - есть защитный проводник
• Номинальное напряжение: 230 В - для однофазной сети 220–240 В
• Номинальный ток: 20 А - выдерживает длительную нагрузку без перегрева
• Частота: 50 Гц - совместим с сетями стран СНГ и Европы
• Наружный диаметр: 8,3 мм - удобен для укладки в кабельных каналах
• Оболочка: PVC (поливинилхлорид), чёрный цвет - устойчив к механическим повреждениям и УФ-излучению
• Степень защиты IP20: защищён от прикосновений пальцев и твёрдых предметов >12,5 мм; не герметичен, не для влажных сред

Совместимость и монтаж

Кабель IEC 60320 C19 – C20 совместим с любым оборудованием, имеющим вход C19, и источниками питания с выходом C20. Оба разъёма стандартизированы, поэтому замена возможна на любой сертифицированный аналог.

Правила монтажа:

• Не перегибайте кабель под острыми углами - радиус изгиба минимум 40 мм
• Убедитесь, что разъёмы полностью вставлены - слышится характерный щелчок
• Проверьте, чтобы заземление было подключено на обоих концах (PE-проводник обязателен)
• Избегайте скручивания нескольких кабелей в одном месте - это затрудняет теплоотвод
• При прокладке внутри серверной стойки используйте кабельные каналы или фиксаторы - так снижается риск случайного отсоединения

Безопасность и стандарты

Кабель соответствует требованиям IEC 60320-1 и EN 60320-1. Конструкция выполнена с учётом норм безопасности для IT-объектов. Наличие защитного проводника (PE) гарантирует отключение при пробое изоляции. Материал оболочки - самозатухающий PVC, не распространяет горение.

Преимущества

• Высокая пропускная способность - 20 А при 2,5 мм2 позволяет питать мощные устройства без риска перегрузки
• Жесткая и долговечная оболочка PVC - устойчива к истиранию, царапинам и частому перемещению
• Чёткая маркировка разъёмов - исключает путаницу при подключении
• Оптимальная длина 1,8 м - достаточна для большинства серверных стоек, не создаёт лишних петель
• Подходит для многократного подключения/отключения - контакты разъёмов усилены

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с повышенной запылённостью - степень защиты IP20 не предусматривает защиту от воды и пыли
• Не применять для подключения оборудования с током выше 20 А - возможен перегрев и повреждение
• Не использовать вместо кабеля C13-C14 - они рассчитаны на меньший ток (до 10 А) и имеют другой форм-фактор
• Не рекомендуется прокладывать рядом с источниками тепла (например, рядом с процессорами или БП) - температура выше +70 C может деформировать PVC

Примеры использования

• Подключение сервера Dell PowerEdge R750 к PDU APC Smart-UPS
• Запитка NAS Synology DS1821+ от ИБП Eaton 5E
• Связь коммутатора Cisco Nexus 9300 с распределителем Tripp Lite PDUMH16V
• Питание видеонаблюдения с DVR-блоком в серверном шкафу

Практические советы

• Перед установкой проверьте, что розетка C20 на PDU или ИБП имеет ту же номинальную нагрузку - 20 А
• Если в стойке много таких кабелей - используйте цветовую маркировку (например, черный = основное питание, синий = резерв)
• При замене старого кабеля - выбирайте тот же тип (C19–C20), сечение 2,5 мм2 и длину 1,8 м - это сохранит баланс нагрузки и эргономику
• Для систем с двойным питанием (dual power supply) используйте два одинаковых кабеля - один от каждого источника
• При заказе партии - сверьте артикул r5cord9018 с другими моделями DKC: отличаются ли разъёмы, длина или сечение - даже маленькое различие влияет на совместимость
