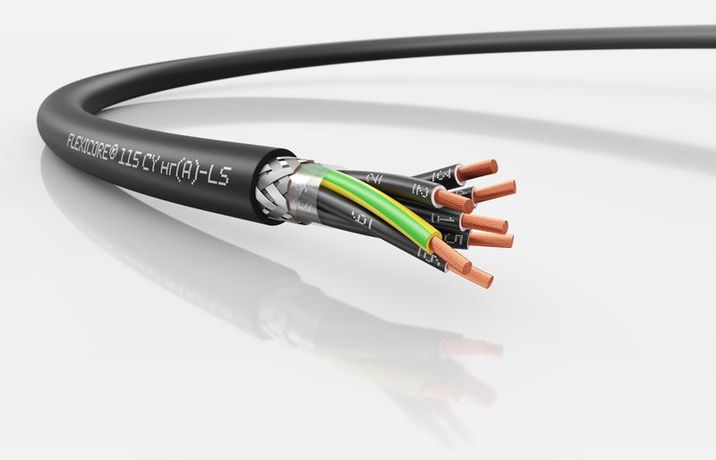

Кабель силовой FLEXICORE 115 CY нг(А)-LS 7G0.75 - 3120001528 LAPP

Кабель силовой FLEXICORE 115 CY нг(А)-LS 7G0.75 от бренда LAPP - экранированный силовой и контрольный кабель с семью медными жилами сечением 0,75 мм2, предназначенный для стационарной и слегка подвижной прокладки в условиях повышенных требований к пожарной безопасности и надёжности. Артикул 3120001528 обеспечивает устойчивую передачу энергии и сигналов в промышленных системах.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 7G0.75 используется там, где важна безопасность, стабильность и долговечность. Он подходит для:

• Промышленного оборудования: станки, конвейеры, автоматические линии;
• Осветительных и распределительных сетей;
• Подключения измерительных приборов и электронных устройств;
• Электропитания электроинструментов и стационарных потребителей;
• Монтажа в зданиях, цехах, на открытых площадках - благодаря климатическому исполнению У1–У3.

Кабель применяется как в закрытых помещениях, так и на улице - в условиях сухой, влажной или переменной влажности.

Технические характеристики

• Номинальное напряжение: 500 В - подходит для бытовых и промышленных сетей до 400 В переменного тока;
• Сечение жил: 0,75 мм2 - оптимально для маломощных цепей управления и сигнализации;
• Количество жил: 7 - одна из них - защитный PE-проводник, остальные - для фаз и нуля/сигналов;
• Материал жил: многопроволочная медь (класс 5 по IEC 60228) - повышает гибкость и усталостную прочность;
• Экран: есть - снижает помехи, защищает сигналы от внешних ЭМИ; особенно важно для чувствительной аппаратуры;
• Оболочка: ПВХ пластикат - устойчив к механическим воздействиям, химически инертен;
• Наружный диаметр: 8,4 мм - компактный размер, удобен для прохода через каналы и кабель-каналы;
• Температурный диапазон: от –50 C до +80 C - работает в суровых климатах, включая холодные регионы и нагреваемые зоны;
• Минимальный радиус изгиба: 4×D (33,6 мм) - допускает монтаж с минимальным усилием, но не рекомендует частый изгиб;
• Цвет оболочки: чёрный - маскирует загрязнения, устойчив к УФ-лучам при наружном использовании;
• Маркировка жил: цифровая - упрощает идентификацию при монтаже и обслуживании;
• Гарантия: 24 месяца - подтверждает качество изготовления.

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 7G0.75 совместим с типовыми клеммами, разъёмами и шинами для 0,75 мм2. Для подключения используйте наконечники типа “пальчик” или “штырь”, подходящие по размеру. Монтаж возможен в кабель-каналах, трубах, лотках, на кабельных трассах. Не допускается постоянное механическое растяжение или частое изгибание - он не предназначен для мобильных систем (например, тросоведущих механизмов). При прокладке соблюдайте минимальный радиус изгиба 33,6 мм. Подключение выполняйте с учётом цветовой маркировки жил и наличия экрана - его необходимо заземлить на одном конце (обычно на стороне источника питания).

Безопасность и стандарты

• Тип исполнения: нг(A)-LS - не распространяет горение, низкое выделение дыма и токсичных веществ при возгорании;
• Индекс пожарной безопасности: П1б.8.2.2.2 - соответствует российским нормам для помещений с высокими требованиями к пожарной безопасности;
• Экологическая сертификация: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - безопасен для здоровья и окружающей среды;
• Тестовое напряжение: 4 кВ - проверено на пробой, что гарантирует надёжность даже при кратковременных перенапряжениях;
• Стандарты: IEC 60228, VDE 0295, ГОСТ 22483 - соответствие международным и российским требованиям к гибкости и сечению жил.

Преимущества

• Высокая устойчивость к температурным колебаниям - работает в Arctic-условиях и рядом с нагревательными элементами;
• Экран снижает уровень электромагнитных помех - идеален для связи с PLC, датчиками, преобразователями частоты;
• ПВХ-оболочка с низким дымовыделением - позволяет использовать в людных местах, метро, больницах, офисах;
• Цифровая маркировка жил - экономит время при сборке и диагностике;
• Произведён в России - доступность запчастей, сервиса и замены.

Ограничения применения

• Не предназначен для частого движения - не подходит для кабельных цепей, тросоведущих систем, роботов;
• Запрещена прокладка в контакте с открытым пламенем или источниками высокой температуры (>80 C);
• Не рассчитан на длительное погружение в воду - хотя IP-защита не указана, герметичность не гарантирована;
• Не следует применять в средах с агрессивными растворителями, маслами, кислотами - ПВХ может деформироваться;
• При монтаже в плотных пучках - учитывайте тепловыделение, возможно снижение нагрузочной способности.

Примеры использования

• Кабель FLEXICORE 115 CY нг(А)-LS 7G0.75 установлен в пультах управления станков на заводе - передаёт команды и питание с минимумом помех;
• Используется в системах освещения торгового центра - безопасен при аварийных ситуациях благодаря нг(A)-LS;
• Применяется для подключения термодатчиков и контроллеров в холодильных камерах - выдерживает температуру до –50 C;
• Монтируется в щитовые комнаты и наружные пункты управления - чёрная оболочка не выцветает на солнце.

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность защиты от помех;
• Заземляйте экран строго на одной стороне - двойное заземление создаёт контур помех;
• При прокладке нескольких кабелей FLEXICORE 115 CY нг(А)-LS 7G0.75 в одном лотке - оставляйте зазор 10–15 мм между ними для теплоотвода;
• Для длинных участков (>50 м) учитывайте падение напряжения - 0,75 мм2 имеет ограничения по мощности;
• Храните в сухом месте, избегайте скручивания в tight-петли - сохраняется гибкость жил.
