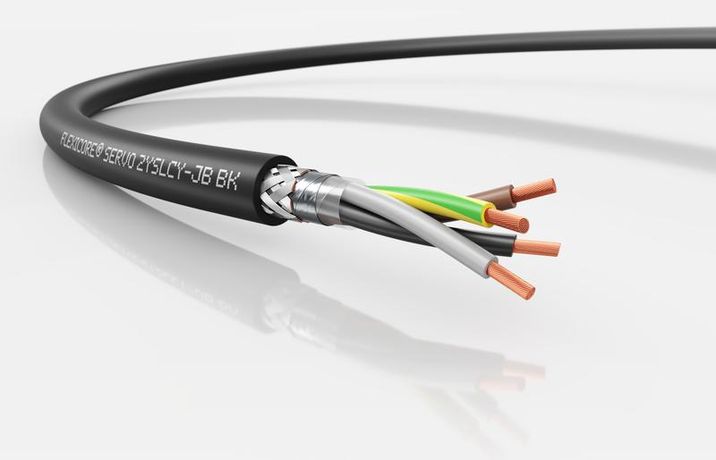

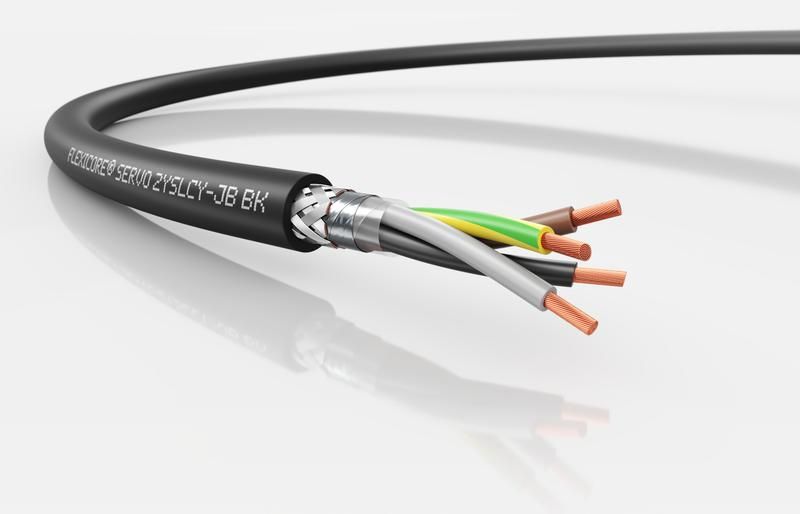

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G16 - 3120001610 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G16 от LAPP предназначен для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких механических нагрузок и электромагнитных помех. Этот кабель обеспечивает стабильную передачу энергии и сигналов благодаря двухслойному экранированию и специальной конструкции жил.

Назначение и область применения

FLEXICORE SERVO 2YSLCY-JB BK 4G16 используется исключительно для связи между частотным преобразователем и трёхфазным электродвигателем. Подходит для систем автоматизации с высокими требованиями к точности движения - например, станков ЧПУ, роботов, конвейеров, упаковочных линий.

Работает в сухих, влажных и помещений с повышенной влажностью, а также на открытом воздухе. Применяется в бумажной, химической, фармацевтической и тяжёлой промышленности, где важна устойчивость к электромагнитным помехам.

Технические характеристики

• Номинальное напряжение: 0,6 кВ - безопасно работает в сетях до 600 В переменного тока
• Сечение каждой жилы: 16 мм2 - обеспечивает пропускание больших токов без перегрева
• Количество жил: 4 - три фазные + одна жила заземления
• Материал проводника: многопроволочная медь - повышает гибкость и долговечность при изгибах
• Изоляция жил: полиэтилен - снижает ёмкость и потери сигнала
• Оболочка: ПВХ, черного цвета - устойчива к УФ-излучению, маслам и механическому воздействию
• Экран: двойной (оплетка + фольга) - эффективно подавляет электромагнитные помехи
• Максимальная рабочая температура проводника: 80 C - не рекомендуется длительная работа выше этого значения
• Наружный диаметр: 24 мм - важно при выборе кабельных каналов и муфт
• Минимальный радиус изгиба: 4×D (при стационарной установке), 10×D (при движении) - соблюдение гарантирует срок службы
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени
• Гарантия: 24 месяца

Совместимость и монтаж

FLEXICORE SERVO 2YSLCY-JB BK 4G16 совместим с большинством современных частотных преобразователей и сервоприводов. Для правильного монтажа:

• Не допускайте перегибов меньше минимального радиуса изгиба - особенно при подвижном использовании
• Заземление выполняйте через специально выделенную жилу - она не должна быть заменена другими проводниками
• Подключение экрана - обязательно к корпусу оборудования и к заземляющей шине на стороне преобразователя
• Избегайте параллельной прокладки с мощными кабелями управления - минимизируйте риск наведённых помех
• При наружной прокладке используйте защитные рукава или кабель-каналы для продления срока службы

Безопасность и стандарты

Kabel соответствует нормам IEC 60332-1-2 по огнестойкости - при возгорании не способствует распространению пламени. Конструкция обеспечивает защиту от случайных контактов благодаря качественной изоляции и прочной оболочке. Напряжение 0,6 кВ соответствует требованиям для промышленных систем до 500–600 В переменного тока.

Преимущества

• Двойной экран (оплетка + фольга) значительно снижает уровень ЭМИ - защищает чувствительную электронику от помех
• Жила заземления выполнена из цельной медной проволоки - обеспечивает надёжное заземление даже при деформациях
• Полиэтиленовая изоляция снижает паразитную ёмкость - улучшает качество импульсных сигналов от преобразователя
• PVC-оболочка устойчива к маслам, бензину и агрессивным средам - подходит для сложных производственных условий
• Многопроволочная конструкция жил делает кабель гибким - легко прокладывается в местах с множеством изгибов

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя можно использовать на открытом воздухе, но не в подземных коллекторах или канализационных трубах
• Максимальная температура проводника - 80 C; при длительной работе выше этой отметки возможна деградация изоляции
• Не рекомендован для использования в системах с частыми резкими растяжениями - он гибкий, но не является тросовым кабелем
• Не применяется в цепях постоянного тока свыше 900 В - рассчитан только на переменный ток до 0,6 кВ

Примеры использования

• Подключение сервопривода к частотному преобразователю на станке ЧПУ
• Связь между контроллером и двигателем в линии роботизированной сборки
• Прокладка от преобразователя к насосному двигателю в химическом цеху
• Перемещаемый кабель в механизме подъёмного стола с частыми циклами движения

Практические советы

• При заказе проверьте соответствие номера артикула 3120001610 - именно этот вариант имеет 4 жилы по 16 мм2 и чёрную оболочку
• Длина кабеля влияет на уровень помех - чем длиннее кабель, тем важнее правильно заземлить экран с обоих концов
• Не перекручивайте жилы при монтаже - сохраняйте естественную спиральную форму
• При прокладке в кабель-каналах оставляйте запас на свободное перемещение - особенно если кабель будет двигаться
• Проверяйте целостность экрана после оконцевания - плохой контакт с заземлением сводит на нет всю защиту от помех
