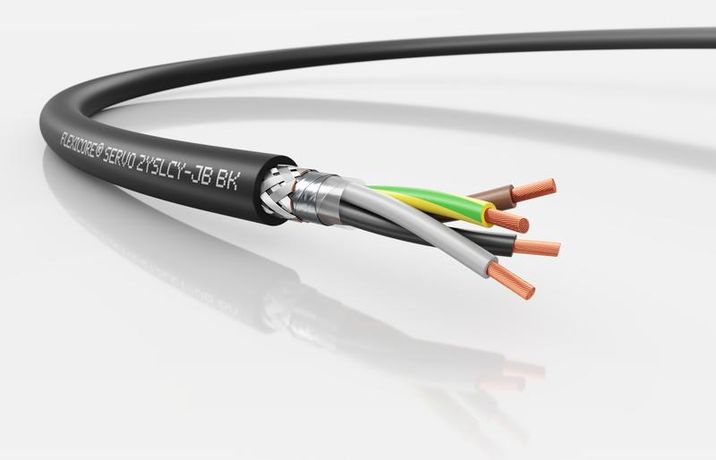

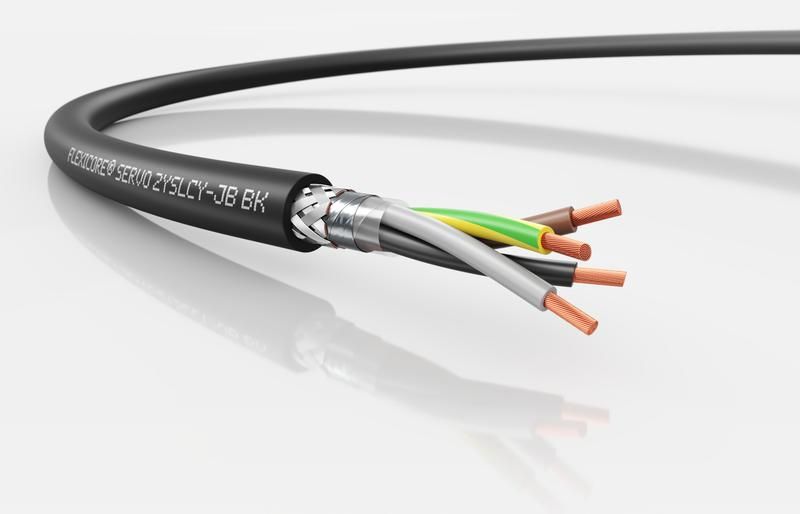

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G6 - 3120001617 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G6 от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции жил, этот кабель минимизирует помехи и обеспечивает стабильную работу систем автоматизации.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCY-JB BK 4G6 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для промышленных применений: станков с ЧПУ, роботов, конвейерных линий, насосов и компрессоров в бумажной, химической, фармацевтической и тяжёлой промышленности. Может использоваться как внутри помещений, так и на открытом воздухе - в сухих, влажных и с повышенной влажностью средах.

Технические характеристики

• Материал проводника: медная многопроволочная жила - обеспечивает гибкость и долговечность при циклических изгибах
• Сечение жил: 6 мм2 - рассчитано на токи до 50 А (при 80 C), подходит для двигателей мощностью до 3–4 кВт
• Количество жил: 4 (три фазы + защитный проводник PE)
• Номинальное напряжение: 0,6 кВ - безопасна для сетей до 400 В переменного тока
• Изоляция жил: полиэтилен - снижает ёмкостную связь и уменьшает импульсные потери
• Оболочка: ПВХ, чёрного цвета - устойчива к механическим повреждениям, маслам и УФ-излучению
• Экран: двойной (по каждой жиле + общий экран) - эффективно экранирует электромагнитные помехи
• Макс. рабочая температура проводника: 80 C - не превышать при длительной нагрузке
• Наружный диаметр: 18,6 мм - важно при выборе кабельных каналов и муфт
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (при движении) - соблюдение обязательно для сохранения срока службы
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE SERVO 2YSLCY-JB BK 4G6 совместим с любыми частотными преобразователями и серводвигателями, работающими на 400 В переменного тока. Для монтажа используйте кабельные зажимы с внутренним диаметром не менее 19 мм. Обязательно заземлите общий экран в точке входа в преобразователь и двигатель - это предотвращает накопление паразитных токов. Не перегибайте кабель ниже минимального радиуса изгиба - особенно при подвижном использовании. Конец оболочки зачищается на 15–20 мм, экран - на 5–10 мм выше точки заземления.

Безопасность и стандарты

Кабель соответствует требованиям IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени. Соответствует нормам EMC (электромагнитной совместимости) благодаря двойному экрану. Материалы оболочки и изоляции не выделяют токсичных веществ при нагреве до 80 C.

Преимущества

• Двойной экран снижает уровень ЭМИ в десятки раз по сравнению с обычными кабелями - защищает чувствительную электронику управления
• Полиэтиленовая изоляция уменьшает ёмкость между жилами - снижает риск искажения сигнала управления
• Многопроволочная конструкция жил - устойчив к постоянным изгибам, что увеличивает срок службы в подвижных системах
• Чёрная ПВХ-оболочка - устойчива к UV-излучению, поэтому годится для наружной прокладки без дополнительной защиты
• Российское производство - доступная цена и быстрая доставка на рынок СНГ

Ограничения применения

• Не применяйте в местах с постоянным контактом с открытым огнем или температурой выше 80 C
• Запрещено использовать в средах с агрессивными химическими веществами (например, растворители, кислоты) - ПВХ не устойчив к ним
• Не рекомендуется для прямого бетонирования или закапывания в землю - отсутствует защитная броня
• Не подходит для передачи сигналов управления - только для силового тока
• При подвижном использовании требует направляющих и кабельных цепей - сам по себе не выдерживает растяжения

Примеры использования

• Подключение серводвигателя к преобразователю на станке с ЧПУ
• Связь между частотником и насосом в химическом цеху
• Линия питания робота-манипулятора на сборочном конвейере
• Кабельная линия для привода ленточного транспортера в бумажной фабрике

Практические советы

• Перед монтажом проверьте соответствие сечения 6 мм2 нагрузке двигателя - при мощностях свыше 5 кВт требуется кабель большего сечения
• При прокладке нескольких кабелей FLEXICORE SERVO рядом - соблюдайте интервал не менее 10 см от слаботочных линий (сигналов, Ethernet)
• Не заплетайте и не перекручивайте кабель - это нарушает симметрию экрана и снижает ЭМС
• При установке в кабель-каналах выбирайте ширину канала ≥ 25 мм - кабель диаметром 18,6 мм нуждается в свободном проходе
• Проверяйте целостность экрана после оконцовки - плохой контакт с землёй вызывает помехи и отказы контроллеров
