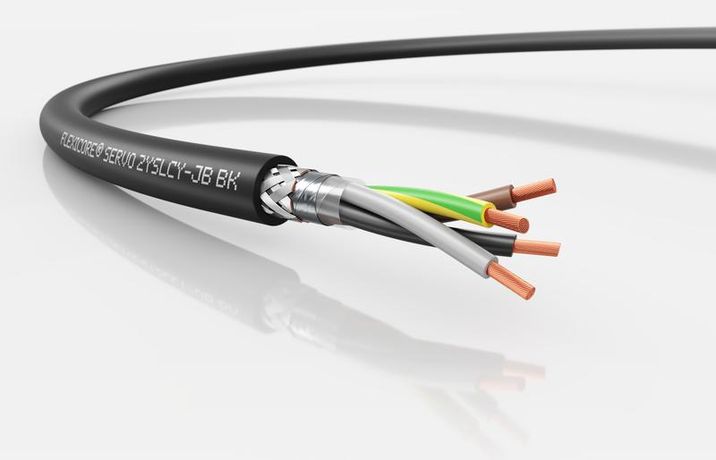

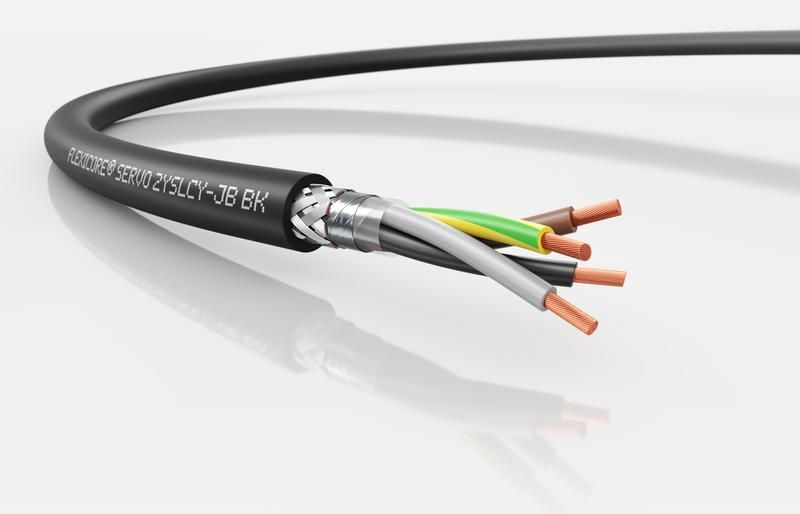

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G10 - 3120001618 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G10 от LAPP предназначен для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких механических нагрузок и электромагнитных помех. Благодаря двойному экрану и специальной конструкции жил, этот кабель обеспечивает стабильную работу систем автоматизации даже в сложных промышленных средах.

Назначение и область применения

FLEXICORE SERVO 2YSLCY-JB BK 4G10 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным электродвигателем. Подходит для систем с высокими требованиями к точности управления - например, в станках с ЧПУ, робототехнике, конвейерах и других устройствах с сервоприводами.

Области применения: бумажная, химическая, машиностроительная и другие отрасли тяжёлой промышленности. Может использоваться как внутри помещений (сухих, влажных, с повышенной влажностью), так и на открытом воздухе.

Технические характеристики

• Сечение жил: 10 мм2 - обеспечивает пропускание значительных токов без перегрева;
• Количество жил: 4 (три фазы + заземление);
• Материал проводника: многопроволочная медь - повышает гибкость и долговечность при изгибах;
• Изоляция жил: полиэтилен - устойчив к электрическим полям и снижает ёмкостные потери;
• Оболочка: ПВХ, чёрного цвета - защищает от механических воздействий, УФ-излучения и агрессивных сред;
• Экран: двойной (по каждой жиле и общий) - минимизирует электромагнитные помехи;
• Напряжение: до 0,6 кВ - соответствует требованиям для промышленных сетей;
• Макс. температура проводника: 80 C - безопасная работа при длительных нагрузках;
• Наружный диаметр: 21,6 мм - важно при выборе кабельных каналов и муфт;
• Минимальный радиус изгиба: 4×D (при стационарной установке), 10×D (при движении) - требование для предотвращения повреждения жил;
• Огнестойкость: IEC 60332-1-2 - самозатухающая оболочка, препятствует распространению пламени;
• Гарантия: 24 месяца.

Совместимость и монтаж

Kабель FLEXICORE SERVO 2YSLCY-JB BK 4G10 совместим с большинством современных частотных преобразователей и серводвигателей. Для правильного монтажа необходимо соблюдать следующие условия:

• Не допускать перегибов меньше минимального радиуса изгиба - особенно при подвижном применении;
• Заземляющий провод (PE) выполнен цельным, без расщепления - отличается от версии K-JB, где он расщеплён; проверьте соответствие вашей системы требованиям к заземлению;
• Подключение выполняйте через качественные кабельные наконечники, рассчитанные на сечение 10 мм2;
• Рекомендуется использовать кабельные лотки или трубопроводы с внутренним диаметром не менее 25–30 мм для свободного прохода;
• Не перекручивать кабель при укладке - сохраняет целостность экранирующих слоёв.

Безопасность и стандарты

FLEXICORE SERVO 2YSLCY-JB BK 4G10 соответствует европейскому стандарту IEC 60332-1-2 на огнестойкость. Оболочка из ПВХ не выделяет токсичных веществ при нагреве, что делает кабель безопасным для закрытых помещений. Электромагнитная эффективность достигнута благодаря двойному экрану - снижает риск интерференции с чувствительной аппаратурой.

Преимущества

• Двойной экран обеспечивает максимальную защиту от электромагнитных помех - важна для точных систем управления;
• Многопроволочная медная жила увеличивает срок службы при постоянных движениях;
• Полиэтиленовая изоляция снижает ёмкость между жилами - уменьшает импульсные потери и нагрев;
• Чёрная ПВХ-оболочка устойчива к УФ-излучению - позволяет использовать на открытом воздухе без дополнительной защиты;
• Цветная маркировка жил упрощает идентификацию при монтаже и обслуживании.

Ограничения применения

• Не предназначен для прямого подземного монтажа - отсутствует броня и водоотталкивающие элементы;
• Не рекомендован для постоянного погружения в воду - хотя оболочка устойчива к влажности, герметизация не предусмотрена;
• Максимальная рабочая температура 80 C - нельзя использовать в местах с риском перегрева выше этого значения;
• При подвижном применении требуется контролировать радиус изгиба - превышение вызывает повреждение экрана и изоляции;
• Не заменяет кабель с расщеплённой жилой заземления (версия K-JB) - если система требует именно её конструкции, выбирайте другую модификацию.

Примеры использования

• Подключение сервопривода к частотному преобразователю на станке с ЧПУ;
• Связь между управляемым двигателем и ПЛК в конвейерной линии химического завода;
• Передача энергии к роботу-манипулятору в сборочном цеху;
• Кабельная линия в сушильной камере с высокой влажностью и наличием паров растворителей.

Практические советы

• При прокладке нескольких кабелей FLEXICORE SERVO рядом - оставляйте зазор не менее 10 см от сигнальных кабелей, чтобы избежать наводок;
• Перед первым запуском проверьте сопротивление изоляции и целостность экрана мультиметром;
• Для подвижных систем используйте кабельные цепи или гибкие направляющие - это продлит срок службы;
• При замене старого кабеля - сверьте сечение (10 мм2) и количество жил - не подбирайте аналоги с меньшим сечением;
• Артикул 3120001618 - это конкретная модель FLEXICORE SERVO 2YSLCY-JB BK 4G10. Не путайте с K-JB версией - там другая конструкция заземления.
