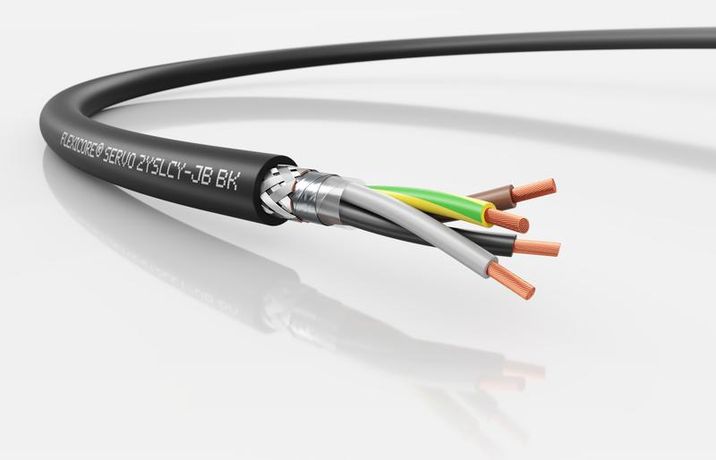

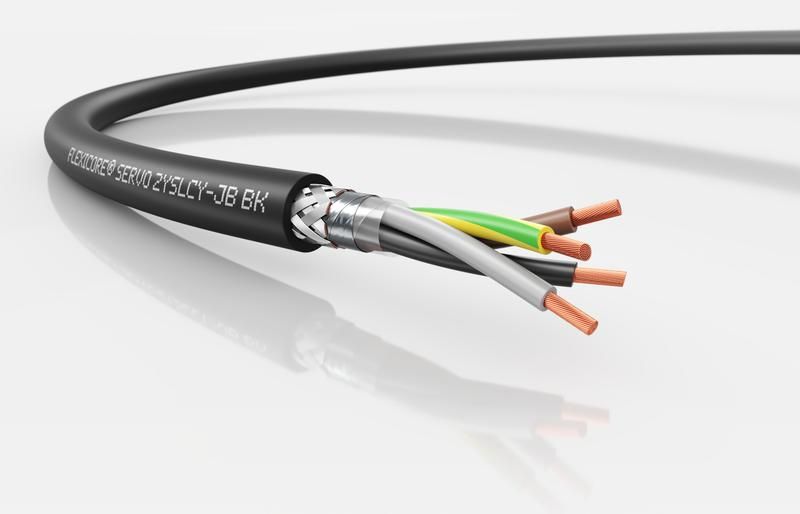

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G25 - 3120001619 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCY-JB BK 4G25 от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции жил, этот кабель минимизирует помехи и обеспечивает стабильную работу систем автоматизации в промышленной среде.

Назначение и область применения

FLEXICORE SERVO 2YSLCY-JB BK 4G25 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для установки в системах с высокими требованиями к электромагнитной совместимости - например, в станках с ЧПУ, робототехнических комплексах, конвейерных линиях и других устройствах, где важна точность управления.

Работает в сухих, влажных и помещений с повышенной влажностью, а также может применяться на открытом воздухе. Области применения: бумажная, химическая, машиностроительная и тяжёлая промышленность.

Технические характеристики

• Сечение каждой жилы: 25 мм2
• Количество жил: 4 (три фазы + заземление)
• Материал проводника: медная многопроволочная жила - повышает гибкость и долговечность при изгибах
• Изоляция жил: полиэтилен - обеспечивает низкую ёмкость и стабильность при импульсных нагрузках
• Оболочка: ПВХ, чёрного цвета - устойчива к механическим воздействиям и УФ-излучению
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи
• Заземляющий провод: есть, цельный, сечением 25 мм2
• Номинальное напряжение: 0,6 кВ
• Максимальная рабочая температура проводника: 80 C
• Наружный диаметр: 29,1 мм
• Минимальный радиус изгиба: 4×D (при стационарной укладке), 10×D (при периодических движениях)
• Огнестойкость: соответствует IEC 60332-1-2 - не распространяет горение при одиночном испытании
• Гарантия: 24 месяца

Совместимость и монтаж

Kabel FLEXICORE SERVO 2YSLCY-JB BK 4G25 совместим с большинством частотных преобразователей и серводвигателей, работающих на напряжении до 600 В. Для монтажа важно соблюдать минимальный радиус изгиба - особенно при использовании в движущихся цепях (например, в кабельных каналах с перемещаемыми элементами).

Жилы имеют цветовую маркировку - легко определить фазы A/B/C и PE. Наружная оболочка выполнена из прочного ПВХ, что позволяет использовать кабель даже при прокладке вдоль металлических поверхностей без дополнительной защиты.

Не требует специальных терминалов - подключается через стандартные клеммы. Однако рекомендуется использовать экранированные разъёмы, чтобы сохранить целостность ЭМС-защиты.

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 по огнестойкости - при возгорании не поддерживает пламя. Материалы оболочки и изоляции не выделяют токсичных веществ при нагреве. Двойной экран снижает уровень выбросов электромагнитных помех, что делает его безопасным для соседних чувствительных устройств - контроллеров, датчиков, систем связи.

Преимущества

• Двойной экран (оплетка + фольга) значительно снижает влияние помех от частотного преобразователя - защищает сигналы управления и другие оборудование
• Низкая ёмкость жил предотвращает перегрузки и искажения формы сигнала при быстром коммутировании
• Медные многопроволочные жилы обеспечивают высокую гибкость - кабель выдерживает многократные изгибы без потери проводимости
• ПВХ-оболочка устойчива к маслам, бензину, влаге и механическому износу - подходит для агрессивных условий
• Цветовая маркировка жил ускоряет монтаж и снижает риск ошибок при подключении

Ограничения применения

FLEXICORE SERVO 2YSLCY-JB BK 4G25 не предназначен для постоянного погружения в воду или прямого контакта с открытым огнём. Температура окружающей среды не должна превышать +60 C при длительной работе - выше этого значения возможен перегрев оболочки.

Не следует использовать в местах с постоянным трением о острые края - хотя оболочка прочная, она не заменяет защитные рукава в зонах с высоким риском повреждения.

Кабель не рассчитан на питание однофазных или постоянного тока оборудования - только для трёхфазных серводвигателей с частотным управлением.

Примеры использования

• Подключение серводвигателя к преобразователю на станке с ЧПУ в машиностроении
• Линии питания промышленных роботов в автомобильной сборке
• Перемещаемый кабель в кабель-канале конвейерной ленты на химическом заводе
• Системы автоматического контроля уровня жидкостей в резервуарах с повышенной влажностью

Практические советы

• При прокладке в движущихся системах используйте кабельные направляющие - это продлит срок службы и предотвратит перегибы
• Убедитесь, что заземляющая жила подключена к корпусу двигателя и преобразователя - без этого экран не будет работать эффективно
• Не перегружайте кабель сверх 25 А - даже при температуре ниже 80 C, превышение тока вызывает преждевременный износ
• При монтаже вблизи источников сильных помех (варочных печей, сварочных аппаратов) дополнительно экранируйте участки кабеля металлическими трубами
• Проверьте посадочный диаметр кабельных вводов - наружный диаметр 29,1 мм требует соответствующего размера гермоввода или муфты
