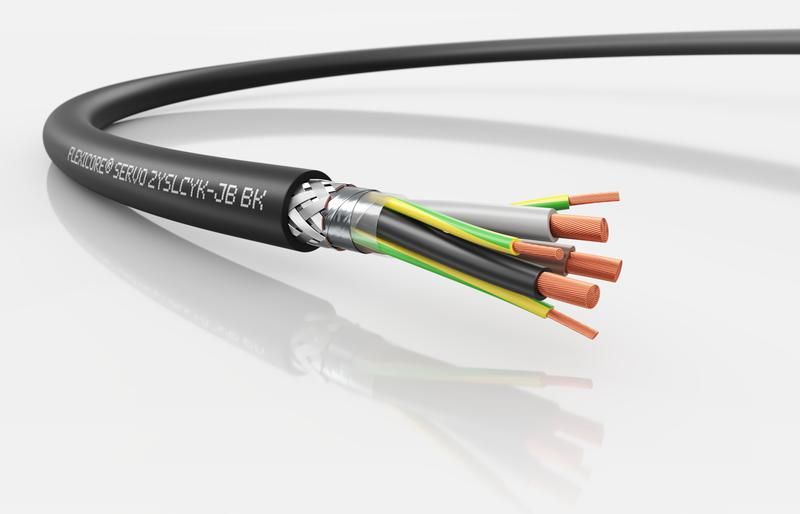

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X4+3G0,75 - 3120001628 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X4+3G0.75 от LAPP предназначен для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких электромагнитных нагрузок. Его двухслойный экран и специальная конструкция жил обеспечивают минимальные помехи, что особенно важно в автоматизированных системах промышленного оборудования.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X4+3G0.75 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным электродвигателем. Подходит для установки в системах с высокими требованиями к электромагнитной совместимости - например, в станках с ЧПУ, робототехнике, конвейерах, насосных и компрессорных станциях.

Работает в сухих, влажных и наружных условиях, в том числе в химических, бумажных и тяжёлых отраслях промышленности. Не предназначен для постоянного погружения в воду или воздействия прямого солнечного света длительное время.

Технические характеристики

• Материал проводника: медные многопроволочные жилы - обеспечивают гибкость и долговечность при циклических изгибах.
• Сечение жил: три фазные жилы по 4 мм2, три жилы заземления по 0.75 мм2 (расщеплённая PEN-жила).
• Напряжение: 0,6 кВ - рассчитан на работу в сетях до 600 В переменного тока.
• Оболочка: ПВХ, чёрного цвета - устойчив к механическим повреждениям, маслам и большинству бытовых химикатов.
• Изоляция жил: полиэтилен - снижает ёмкостные потери и улучшает ЭМС.
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи, предотвращает влияние на соседнее оборудование.
• Макс. температура проводника: 80 C - не рекомендуется перегрузка выше этого значения.
• Наружный диаметр: 15,9 мм - важен для выбора кабельных каналов и муфт.
• Минимальный радиус изгиба: 4×D (при стационарной укладке), 10×D (при движении) - соблюдение гарантирует срок службы.
• Огнестойкость: IEC 60332-1-2 - самозатухание при контакте с пламенем, но не огнеупорный.
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X4+3G0.75 совместим с любыми частотными преобразователями и серводвигателями, имеющими соответствующие клеммы. Для подключения используйте качественные наконечники, обжатые пресс-клещами - не допускайте оголения жил за пределами клемм.

Заземление выполняется через расщеплённую PEN-жилу (3×0,75 мм2). Она должна быть надёжно соединена с корпусом двигателя и заземляющей шиной преобразователя. Нарушение этой связи снижает эффективность экранирования.

Не запрещается прокладывать параллельно с другими кабелями, но желательно выдерживать расстояние минимум 30 см от слаботочных линий (связь, управление) для максимальной ЭМС.

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 по огнестойкости. Материалы не содержат галогенов, поэтому при горении не выделяются токсичные газы. Соответствует требованиям RoHS по ограничению опасных веществ.

Преимущества

• Двойной экран обеспечивает лучшую защиту от импульсных помех, чем одиночный - снижает риск сбоев в контроллере.
• Расщеплённая PEN-жила симметрично скручена с фазными жилами - равномерно распределяет токи утечки, уменьшая ЭМИ.
• Полиэтиленовая изоляция снижает ёмкость кабеля - меньше реактивных потерь, лучше работа на высоких частотах.
• Гибкая многопроволочная конструкция - выдерживает многократные изгибы при перемещении механизмов.
• Чёрная ПВХ-оболочка - устойчива к УФ-излучению, что делает возможной наружную прокладку без дополнительной защиты.

Ограничения применения

• Не использовать в средах с постоянным контактом с открытым огнем или при температуре выше 80 C на проводнике.
• Не применять в местах с регулярным воздействием растворителей, бензина, керосина - ПВХ оболочка не устойчива к этим веществам.
• Не допускать прокладки с радиусом изгиба менее 4×D (стационарно) или 10×D (подвижно) - это вызывает повреждение экрана и изоляции.
• Не заменяет кабель с огнестойкостью типа FI (например, IEC 60331) - не работает при пожаре.
• Не предназначен для прокладки в земле без защитной трубчатой оболочки.

Примеры использования

• Подключение сервоприводов на станках с ЧПУ в машиностроении.
• Соединение частотного преобразователя с насосом в химическом цехе.
• Линия питания элеватора или конвейера в пищевой промышленности.
• Передача энергии к роботу-манипулятору в сборочном цехе.

Практические советы

• При монтаже в подвижных системах (роботы, тележки) обязательно используйте кабельные цепи или гибкие направляющие - не позволяйте кабелю свободно болтаться.
• Проверьте соответствие посадочного диаметра кабеля (15,9 мм) с кабельными вводами, муфтами и проходками - не забудьте про запас на герметизацию.
• При прокладке длинных участков (>50 м) учтите падение напряжения - сечение 4 мм2 достаточно для токов до ~20 А, но при больших нагрузках проверьте расчеты.
• Не перекручивайте кабель при укладке - сохраняйте естественную спиральную форму, чтобы не повредить внутреннюю структуру экрана.
• При использовании в холодных условиях (ниже -15 C) прогрейте кабель перед первым изгибом - PVC становится хрупким при низких температурах.
