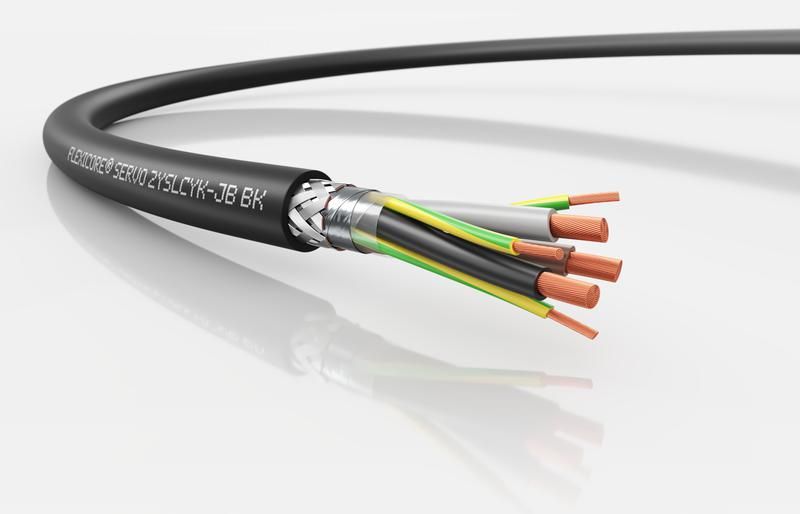

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X2,5+3G0,5 - 3120001612 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3x2.5+3G0.5 от LAPP предназначен для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции жил, этот кабель минимизирует помехи и обеспечивает стабильную работу автоматических систем в промышленной среде.

Назначение и область применения

FLEXICORE SERVO 2YSLCYKJB BK 3x2.5+3G0.5 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным электродвигателем. Подходит для систем с высокими требованиями к электромагнитной совместимости - например, в станках с ЧПУ, конвейерах, робототехнических комплексах.

Работает в сухих, влажных и помещений с повышенной влажностью, а также на открытом воздухе. Применяется в бумажной, химической, машиностроительной и других тяжёлых отраслях промышленности.

Технические характеристики

• Номинальное напряжение: 0,6 кВ - безопасна для сетей до 600 В переменного тока
• Сечение рабочих жил: 2,5 мм2 - рассчитана на токи до 20–25 А в зависимости от условий прокладки
• Количество жил: 3 фазные + 4-я жила заземления (PEN) - три жилы для питания, одна - для защиты
• Материал проводника: многопроволочная медь - повышает гибкость и долговечность при изгибах
• Изоляция жил: полиэтилен - устойчив к термическим и электрическим перегрузкам
• Оболочка: ПВХ, чёрного цвета - защищает от механических воздействий, УФ-излучения и влаги
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи от частотных преобразователей
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения
• Наружный диаметр: 12,6 мм - важен при выборе кабельных каналов и муфт
• Минимальный радиус изгиба: 4×D (при стационарной установке), 10×D (при движении) - соблюдение гарантирует срок службы
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени
• Гарантия: 24 месяца

Совместимость и монтаж

FLEXICORE SERVO 2YSLCYKJB BK 3x2.5+3G0.5 совместим с большинством частотных преобразователей и сервоприводов, где требуется подавление ЭМИ. Жила заземления (PEN) выполнена с расщеплённой конструкцией - она скручена симметрично с фазными жилами, что снижает импеданс и улучшает экранирование.

При монтаже:

• Не допускать перекручивания кабеля - сохраняйте естественную спираль
• Заземление PEN-жила должна быть надёжно подсоединена к корпусу двигателя и преобразователя
• Избегать параллельной прокладки с кабелями управления - минимальное расстояние 30 см, либо использовать металлический короб
• При использовании в подвижных цепях (например, в кабельных трактах) следите, чтобы радиус изгиба не был меньше 10×12,6 = 126 мм

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 - не поддерживает горение при одиночном тестировании. Оболочка из ПВХ не содержит галогенов, поэтому при возможном возгорании выделяет мало токсичных веществ. Напряжение 0,6 кВ соответствует классу безопасности для промышленных систем до 690 В.

Преимущества

• Двойной экран (оплетка + фольга) значительно снижает уровень электромагнитных помех, влияющих на чувствительную аппаратуру
• Специальная конструкция PEN-жилы уменьшает зарядовые токи, которые часто вызывают сбои в работе сервосистем
• Гибкая многопроволочная медная жила выдерживает многочисленные изгибы без потери контакта
• ПВХ-оболочка устойчива к маслам, бензину и агрессивным средам, характерным для промышленных объектов
• Чёткая цветовая маркировка жил упрощает идентификацию при монтаже и обслуживании

Ограничения применения

• Не применяется в местах с постоянным погружением в воду - IP-класс не указан, и PVC не является герметичной оболочкой
• Не подходит для прямого закапывания в грунт - требует защиты в трубах или кабельных каналах
• Максимальная рабочая температура 80 C - нельзя использовать рядом с источниками тепла свыше этой отметки
• Не предназначен для подключения к постоянному току (DC) - оптимизирован для переменного тока с частотой 50/60 Гц и импульсными сигналами от преобразователей

Примеры использования

• Подключение сервомотора к частотному преобразователю на линии сборки автомобильных комплектующих
• Связь между ЧПУ-станком и приводом оси Z в деревообрабатывающей машине
• Кабельная линия от инвертора к насосному двигателю в химическом цехе с высокой влажностью
• Передача энергии к роботу-манипулятору в упаковочном цехе

Практические советы

• При замене старого кабеля - проверьте, что новый имеет аналогичную конструкцию PEN-жилы; использование обычного кабеля с одной жилой заземления может вызвать сбои в управлении
• Для длинных линий (>50 м) убедитесь, что сечение 2,5 мм2 достаточное - при больших токах возможны потери напряжения
• Не используйте FLEXICORE SERVO 2YSLCYKJB BK 3x2.5+3G0.5 в качестве сигнального кабеля - он не оптимизирован для слабых токов
• При прокладке в кабельных лотках - группируйте его отдельно от силовых кабелей без экрана
• Проверяйте целостность экрана при каждом обслуживании - повреждённый экран снижает эффективность подавления помех
