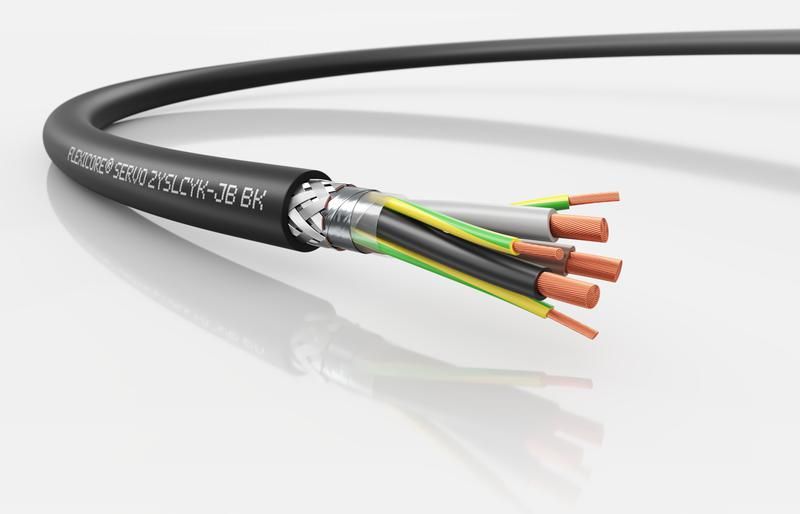

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X50+3G10 - 3120001634 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X50+3G10 от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Его двухслойная экранирующая конструкция и прочная изоляция обеспечивают стабильную работу даже в сложных промышленных средах.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X50+3G10 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серво- или электродвигателем. Он применяется там, где важна минимальная электромагнитная помеха: в системах ЧПУ, робототехнике, автоматических линиях, конвейерах, насосных станциях и других устройствах с чувствительной электроникой.

Подходит для установки внутри помещений - в сухих, влажных и с повышенной влажностью зонах, а также для наружного монтажа при защищённом расположении.

Технические характеристики

• Сечение жил: три фазные жилы по 50 мм2 + три жилы заземления по 10 мм2 каждая (PEN-жилы отсутствуют)
• Напряжение: до 0,6 кВ (600 В)
• Жилы: многопроволочные, круглой формы, медные
• Изоляция: полиэтилен (PE) - устойчив к перегреву и механическим воздействиям
• Оболочка: ПВХ, чёрного цвета, устойчива к УФ-излучению и агрессивным средам
• Экран: двойной - оплетка + фольга, обеспечивает эффективное подавление ЭМИ
• Макс. температура жил: 80 C
• Наружный диаметр: 33,7 мм
• Огнестойкость: соответствует IEC 60332-1-2 (не распространяет горение)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X50+3G10 совместим с большинством частотных преобразователей и серводвигателей, работающих на напряжении до 600 В. Для правильного монтажа важно соблюдать требования к радиусу изгиба:

• Стационарная установка: минимум 4 × D = 135 мм (D = 33,7 мм)
• Перемещаемый кабель (ограниченная подвижность): минимум 10 × D = 337 мм

Не рекомендуется использовать в условиях постоянного изгибания (например, в цепях перемещения с частыми колебаниями) - для таких задач нужен кабель с гибкой конструкцией типа TPE или PUR. Подключение требует качественной герметизации входов в оборудование и обязательного заземления всех экранов.

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 - при возгорании он не поддерживает пламя и не способствует его распространению. Двойной экран снижает уровень электромагнитных помех, что делает его безопасным для соседних контроллеров, датчиков и систем связи. Оболочка не содержит галогенов, что снижает выделение токсичных веществ при нагреве.

Преимущества

• Двойной экран (оплетка + фольга) значительно снижает влияние помех от частотного преобразователя на другие устройства
• Расщеплённая и симметрично скрученная жила заземления улучшает баланс импульсных токов и повышает EMC
• Полиэтиленовая изоляция сохраняет свои свойства при температуре до 80 C и устойчива к старению
• Чёрная ПВХ-оболочка устойчива к UV-излучению, маслам и химическим реагентам
• Произведён в России, с гарантированным качеством комплектующих

Ограничения применения

• Не предназначен для постоянного движения (требуется кабель с гибкой конструкцией, например, ÖLFLEX® CONNECT)
• Запрещено применять при температурах ниже -15 C - материал становится хрупким
• Не рассчитан на прямую закладку в бетон или контакт с почвой - требуется защита в трубах или каналах
• Не следует прокладывать параллельно с силовыми кабелями высокой мощности без разделения более чем на 30 см

Примеры использования

• Подключение сервоприводов на станках с ЧПУ в машиностроении
• Связь между преобразователем и двигателем в линии розлива химикатов
• Автоматические конвейеры в пищевой и фармацевтической промышленности
• Приводы подъёмных механизмов в тяжёлой промышленности

Практические советы

• При прокладке используйте кабельные лотки с разделением сигналов и силовых линий - это продлит срок службы и повысит надёжность
• Заземление экрана выполняйте только с одной стороны (обычно на стороне преобразователя), чтобы избежать замыкания через землю
• Проверьте посадочный диаметр клеммников - сечение 50 мм2 требует контактов класса 50–70 мм2
• При монтаже в местах с возможным механическим воздействием используйте защитные рукава или гофру
• Не перегибайте кабель при укладке - следите за минимальным радиусом изгиба, особенно при низких температурах
