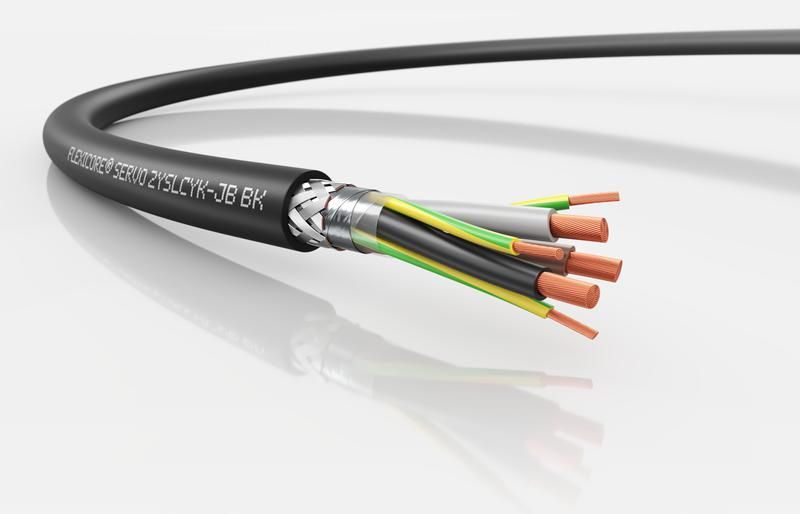

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X6+3G1,0 - 3120001629 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3x6+3G1.0 от LAPP предназначен для надёжного подключения серводвигателей и частотных преобразователей в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции жил, этот кабель минимизирует помехи и обеспечивает стабильную работу систем автоматизации.

Назначение и область применения

FLEXICORE SERVO 2YSLCYKJB BK 3x6+3G1.0 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным электродвигателем. Подходит для установки в промышленных системах с высокими требованиями к электромагнитной совместимости: станках с ЧПУ, конвейерах, робототехнических комплексах, насосных и компрессорных станциях.

Работает в сухих, влажных и наружных условиях, включая помещения с повышенной влажностью. Применяется в химической, бумажной, пищевой и тяжёлой промышленности.

Технические характеристики

• Номинальное напряжение: 0,6 кВ - безопасна для сетей до 600 В переменного тока
• Сечение рабочих жил: 6 мм2 - рассчитана на токи до 50 А (при нормальных условиях)
• Количество жил: 3 фазные + 3 заземляющих (PEN) - всего 6 жил
• Материал проводника: многопроволочная медь - повышает гибкость и долговечность при изгибах
• Изоляция жил: полиэтилен - устойчив к термическим и электрическим перегрузкам
• Оболочка: ПВХ, чёрного цвета - защищает от механических воздействий и УФ-излучения
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения
• Наружный диаметр: 17,1 мм - важен для выбора кабельных каналов и муфт
• Минимальный радиус изгиба: 4×D (статика), 10×D (динамика) - при движении кабеля соблюдайте больший радиус
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени
• Гарантия: 24 месяца

Совместимость и монтаж

FLEXICORE SERVO 2YSLCYKJB BK 3x6+3G1.0 совместим с большинством частотных преобразователей и сервоприводов, имеющими стандартные клеммы для трёхфазного подключения и отдельного заземления.

Жилы имеют цветовую маркировку - легко определить фазы A/B/C и заземление. Расщеплённая заземляющая жила (3×1,0 мм2) скручена симметрично с фазными - это снижает импеданс и улучшает ЭМС.

При монтаже:

• Не допускайте перекручивания кабеля - это нарушает баланс экрана
• Заземляющие жилы обязательно подключите к корпусу двигателя и преобразователя
• Используйте кабельные вводы с герметичной затяжкой - особенно при наружной прокладке
• При динамическом использовании (например, в кабельных цепях) следите, чтобы радиус изгиба не был меньше 10×17,1 = 171 мм

Безопасность и стандарты

Кабель соответствует стандарту IEC 60332-1-2: не поддерживает горение при одиночном испытании. Оболочка из ПВХ не содержит галогенов, что снижает выделение токсичных веществ при нагреве. Напряжение 0,6 кВ соответствует классу безопасности для промышленных систем до 690 В.

Преимущества

• Двойной экран (оплетка + фольга) - лучшая защита от помех в средах с частотными преобразователями
• Симметричная скрутка заземляющих жил - снижает уровень зарядовых токов и радиопомех
• Гибкая многопроволочная медная жила - выдерживает многочисленные изгибы без потери контакта
• ПВХ-оболочка - устойчива к маслам, щелочам и механическому износу
• Произведён в России - гарантия качества и доступность запасных партий

Ограничения применения

• Не применяйте в местах с постоянным погружением в воду - IP-класс не указан, кабель не является водоупорным
• Не используйте при температуре ниже -15 C - ПВХ становится хрупким
• Не превышайте максимальную температуру проводника 80 C - риск деформации изоляции
• Не заменяйте заземляющую жилу на более тонкую - потеряется эффективность ЭМС
• Не прокладывайте параллельно с силовыми кабелями без экрана - возможна наведённая помеха

Примеры использования

• Подключение сервопривода к ЧПУ на металлообрабатывающем станке
• Связь между частотным преобразователем и насосом в химическом цехе
• Кабельная линия в автономной ленточной конвейерной системе
• Передача энергии к роботу-манипулятору в сборочном цехе

Практические советы

• При прокладке в кабельных лотках - отделяйте FLEXICORE SERVO 2YSLCYKJB BK 3x6+3G1.0 от кабелей управления и слаботочных линий минимум на 30 см
• При необходимости удлинения - используйте только экранированные соединители с заземлением экрана
• Проверьте целостность экрана мультиметром после монтажа - замыкание экрана на жилу недопустимо
• Для мобильных применений (роботы, перемещаемые механизмы) выбирайте кабель с запасом длины - избегайте натяжения
• Артикул 3120001629 - сохраняйте его при заказе запасных участков; совпадение маркировки FLEXICORE SERVO 2YSLCYKJB BK 3x6+3G1.0 критично для совместимости
