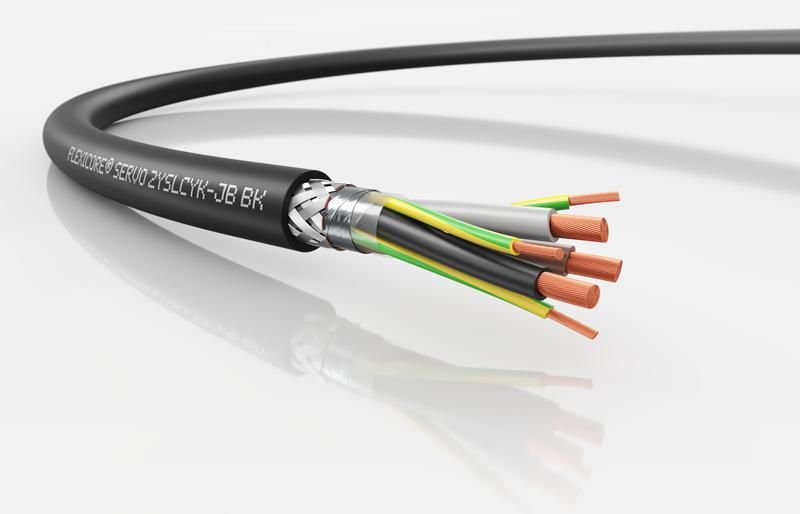

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X35+3G6 - 3120001633 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3x35+3G6 от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции заземляющей жилы, он минимизирует помехи и обеспечивает стабильную работу систем автоматизации в промышленной среде.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3x35+3G6 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для установки в системах с высокими требованиями к электромагнитной совместимости - например, в станках с ЧПУ, конвейерах, робототехнических комплексах.

Работает в сухих, влажных и наружных условиях, включая производственные площадки химической, бумажной и тяжёлой промышленности. Не предназначен для постоянного перемещения - только для ограниченной подвижности.

Технические характеристики

• Номинальное напряжение: 0,6 кВ - рассчитан на работу в сетях до 600 В переменного тока
• Сечение жил: 35 мм2 - три фазные жилы для тока питания
• Заземление: одна жила 6 мм2, расщеплённая и симметрично скрученная с фазными жилами
• Общее количество жил: 4 (3 фазы + 1 заземление), указано как 3x35+3G6 - означает 3 основные жилы и 3 элемента заземления (расщеплённая жила)
• Изоляция: полиэтилен (PE) - устойчив к перегреву и механическим воздействиям
• Оболочка: ПВХ, чёрного цвета - защищает от УФ, масел, влаги
• Экран: двойной (фольга + оплетка) - снижает влияние помех от преобразователей
• Макс. температура проводника: 80 C - не превышать при длительной работе
• Наружный диаметр: 29,7 мм - важен для выбора кабельных каналов и муфт
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном прокладывании
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3x35+3G6 совместим с большинством частотных преобразователей и серводвигателей, работающих на 0,6 кВ. Для правильного монтажа:

• Не используйте кабель в качестве контрольного - только для силового подключения
• Подключение заземляющего проводника обязательно - он выполнен как расщеплённая жила, чтобы сохранить баланс ЭМП
• При прокладке соблюдайте минимальный радиус изгиба: 4×D (118,8 мм) - для стационарной установки; 10×D (297 мм) - при ограниченной подвижности
• Жилы имеют цветовую маркировку - соответствует стандарту IEC 60445 (L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный)
• Не допускается перегибание, растяжение или скручивание кабеля при монтаже

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 (огнестойкость) и проектировался с учётом требований к электромагнитной совместимости (EMC). Наличие двойного экрана и симметричной скрутки заземляющей жилы снижает риск возникновения импульсных помех, которые могут повредить чувствительную электронику преобразователей. Материалы не выделяют токсичных веществ при нагреве.

Преимущества

• Двойной экран (фольга + оплетка) эффективно экранирует высокочастотные помехи от ШИМ-преобразователей
• Расщеплённая и симметричная заземляющая жила улучшает баланс цепи и снижает токи утечки
• Полиэтиленовая изоляция устойчива к термическим и механическим нагрузкам, лучше чем PVC при высоких температурах
• Чёрная ПВХ-оболочка защищает от УФ-излучения - можно использовать на открытом воздухе
• Многопроволочные жилы обеспечивают гибкость и долговечность при многократных изгибах

Ограничения применения

• Не применяйте для постоянного движения - максимальная подвижность ограничена 10×D радиусом изгиба
• Не подходит для прокладки в контакте с открытым пламенем или в местах с температурой выше 80 C на протяжении длительного времени
• Не используйте как сигнальный или управляемый кабель - только для силовой связи двигателя и преобразователя
• Не рекомендован для прямого закапывания в почву - требуется защита в трубах или каналах
• Напряжение 0,6 кВ недостаточно для сетей 1 кВ и выше

Примеры использования

• Подключение серводвигателя к частотному преобразователю на станке с ЧПУ
• Линия питания привода конвейера в пищевой или химической промышленности
• Связь между преобразователем и насосом в системе водоснабжения с регулированием скорости
• Автоматизированные линии сборки с несколькими координатными осями

Практические советы

• Перед монтажом проверьте соответствие сечения жил (35 мм2) нагрузке двигателя - при малых токах возможен переизбыток стоимости
• При прокладке нескольких кабелей FLEXICORE SERVO рядом - соблюдайте интервал не менее 10 см от слаботочных кабелей (сигналов, Ethernet)
• Заземляющий вывод всегда подключается к корпусу преобразователя и двигателя через надёжный контакт - не заменяйте его на болтовое соединение без предварительной зачистки
• При использовании на открытом воздухе - дополнительно защищайте концевые участки от попадания воды
• Артикул 3120001633 - точное соответствие заявленной марки FLEXICORE SERVO 2YSLCYKJB BK 3x35+3G6. Перед заказом сверьтесь с этим номером - другие варианты (например, с другим сечением) отличаются по цене и характеристикам
