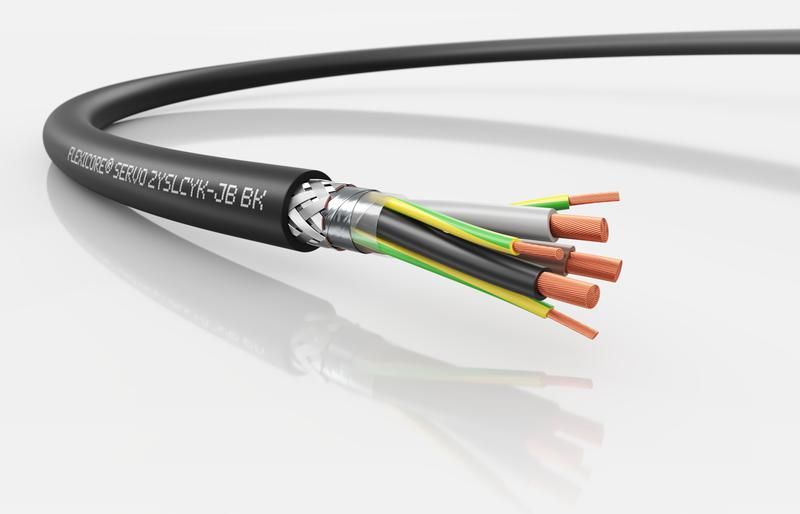

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X10+3G1,5 - 3120001630 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X10+3G1.5 (м) от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Благодаря двойному экрану и специальной конструкции жил, этот кабель минимизирует помехи и обеспечивает стабильную работу систем автоматизации.

Назначение и область применения

FLEXICORE SERVO 2YSLCYKJB BK 3X10+3G1.5 (м) используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для установки в промышленных объектах: станках с ЧПУ, конвейерных линиях, робототехнических комплексах, оборудовании химических и бумажных заводов. Может применяться как внутри помещений, так и на открытом воздухе - даже при повышенной влажности.

Технические характеристики

• Материал проводника: медные многопроволочные жилы - обеспечивают гибкость и долговечность при циклических изгибах
• Сечение рабочих жил: 10 мм2 - рассчитано на токи до 60–70 А (при 80 C)
• Количество жил: 3 фазные + 3 защитных (PEN) = всего 6 жил; обозначено как 3×10+3G1.5
• Сечение защитных жил: 1.5 мм2 - расщеплённая конструкция снижает импеданс замыкания
• Номинальное напряжение: 0,6 кВ - соответствует требованиям для средних и высоких частотных систем
• Изоляция жил: полиэтилен - устойчив к термическим и электрическим перегрузкам
• Оболочка: ПВХ, чёрного цвета - защищает от механических повреждений, УФ-излучения и влаги
• Экран: двойной (оплетка + фольга) - эффективно экранирует помехи, предотвращает влияние на соседнее оборудование
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения
• Наружный диаметр: 19,7 мм - важен для выбора кабельных каналов и муфт
• Минимальный радиус изгиба: 4×D (статично), 10×D (динамически) - соблюдение условия продлевает срок службы
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени
• Гарантия: 24 месяца

Совместимость и монтаж

FLEXICORE SERVO 2YSLCYKJB BK 3X10+3G1.5 (м) совместим с любыми частотными преобразователями, использующими трёхфазный выход. Для монтажа важно:

• Не перегибать кабель меньше минимального радиуса - особенно при движении (например, в кабель-трасах)
• Заземление через расщеплённые жилы 1.5 мм2 обязательно - они должны быть надёжно подсоединены к корпусу двигателя и преобразователя
• Экраны необходимо заземлить с обоих концов - иначе эффект шумоподавления будет снижен
• Рекомендуется использовать кабельные вставки и фитинги LAPP для герметичного прохода - чтобы сохранить IP-защиту
• Не смешивать с другими кабелями в одной трубе - возможна индуктивная интерференция

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 (огнестойкость) и выполнен в соответствии с требованиями к кабелям для частотных приводов. Напряжение 0,6 кВ гарантирует безопасную работу в сетях с колебаниями до 690 В. Материалы оболочки и изоляции не выделяют токсичных веществ при нагреве.

Преимущества

• Двойной экран (оплётка + фольга) - лучшая защита от ЭМИ среди аналогов с ПВХ-оболочкой
• Расщеплённые жилы заземления - снижают риск накопления зарядов и уменьшают уровень шума в системе управления
• Высокая гибкость благодаря многопроволочной меди - подходит для подвижных механизмов
• Стабильная изоляция из полиэтилена - работает дольше при частых перепадах температур
• Чёрная ПВХ-оболочка - устойчива к УФ-излучению, что делает её пригодной для наружной прокладки

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя и выдерживает влажность, но не является подводным
• Максимальная рабочая температура 80 C - нельзя использовать рядом с источниками с сильным тепловым излучением
• Не следует прокладывать параллельно с кабелями высокого напряжения (>1 кВ) - возможна наведённая эл. помеха
• Жилы заземления 1.5 мм2 недостаточны для больших токов КЗ - требуют наличия внешнего контура заземления
• Не применяется в системах с постоянной вертикальной тягой (например, лифты) - требуется кабель с усиленной бронёй

Примеры использования

• Подключение серводвигателя к преобразователю на станке с ЧПУ
• Связь между частотником и насосом в химическом цехе
• Привод конвейерной ленты в пищевой промышленности
• Автоматическая система подачи материалов в бумажной машине

Практические советы

• Перед монтажом проверьте соответствие сечения жил нагрузке - 10 мм2 достаточно для токов до 65 А при 80 C
• При использовании в динамических режимах (роботы, перемещаемые оси) регулярно контролируйте состояние изгиба - износ происходит именно там
• Не забудьте промаркировать концы кабеля - цветовая маркировка жил (L1/L2/L3/N/PE) должна совпадать с схемой подключения
• Для длинных участков (>50 м) учтите потери напряжения - возможно потребуется увеличение сечения
• Лучший способ прокладки - в закрытых кабельных каналах с вентиляцией, особенно при группировке нескольких кабелей FLEXICORE SERVO 2YSLCYKJB BK 3X10+3G1.5 (м)
