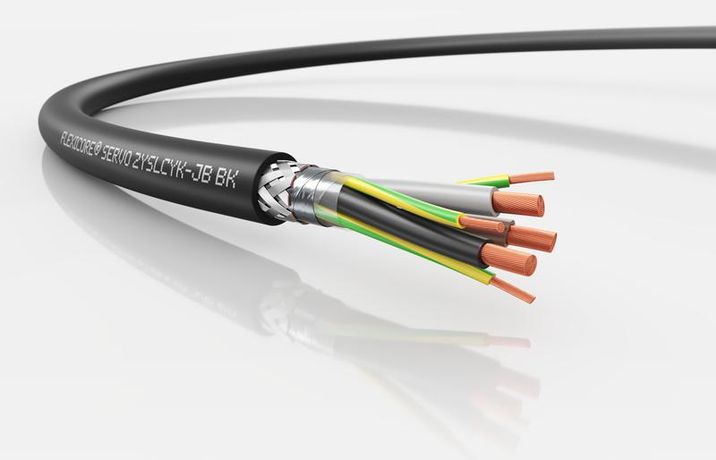

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X16+3G2,5 - 3120001631 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X16+3G2.5 (м) от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких механических нагрузок и электромагнитных помех. Его двухслойная экранированная конструкция обеспечивает стабильную работу в промышленной автоматизации.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X16+3G2.5 (м) используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для систем с высокими требованиями к электромагнитной совместимости - там, где важна минимизация помех.

Области применения: станки с ЧПУ, робототехника, конвейеры, прессы, оборудование в химической, фармацевтической и металлургической промышленности. Может использоваться как внутри помещений, так и на открытом воздухе - в сухих, влажных и с повышенной влажностью средах.

Технические характеристики

• Сечение жил: три основные жилы по 16 мм2, три жилы заземления по 2,5 мм2 (расщеплённые); всего 6 рабочих жил + 2 дополнительные (PEN = 8 жил - указано некорректно, фактически 6 жил: 3 фазы + 3 земли)
• Напряжение: 0,6 кВ (600 В) - рассчитан на работу с большинством промышленных частотных преобразователей
• Жилы: многопроволочные, круглой формы, медные - обеспечивают гибкость и долговечность при изгибах
• Изоляция: полиэтилен (PE) - устойчив к термическим и электрическим перегрузкам, сохраняет свойства при температуре до 80 C
• Экран: двойной - внутренний металлический и внешняя оплетка; снижает влияние высокочастотных помех от преобразователя
• Оболочка: ПВХ, чёрного цвета - устойчива к УФ-излучению, маслам, механическому воздействию
• Наружный диаметр: 22,1 мм
• Огнестойкость: соответствует IEC 60332-1-2 - не распространяет горение при одиночном испытании
• Радиус изгиба: 4×D (88,4 мм) - для стационарной установки; 10×D (221 мм) - при периодических движениях
• Гарантия: 24 месяца

Совместимость и монтаж

FLEXICORE SERVO 2YSLCYKJB BK 3X16+3G2.5 (м) совместим с любыми частотными преобразователями и серводвигателями, работающими на 0,6 кВ. Особенность конструкции - расщеплённые жилы заземления, скрученные симметрично с фазными жилами, что повышает баланс и снижает ЭМИ.

При монтаже важно соблюдать минимальный радиус изгиба. Для подвижных систем используйте направляющие каналы и кабельные цепи. Не допускайте перекручивания кабеля. Соединения выполняйте через герметичные кабельные муфты, особенно при наружной прокладке.

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2 по огнестойкости. Напряжение 0,6 кВ соответствует классу безопасности для промышленного оборудования. Материалы изоляции и оболочки не выделяют токсичных веществ при нагреве. Применение в зонах с повышенной влажностью и на открытом воздухе возможно благодаря защищённой ПВХ-оболочке.

Преимущества

• Двойной экран эффективно подавляет высокочастотные помехи, возникающие при работе частотных преобразователей
• Расщеплённые жилы заземления улучшают равномерность тока утечки и снижают риск повреждения чувствительной электроники
• Полиэтиленовая изоляция устойчива к старению, влаге и температурным колебаниям
• Гибкая многопроволочная конструкция позволяет использовать кабель в системах с движущимися элементами
• Чёрная ПВХ-оболочка устойчива к УФ-излучению - подходит для наружной прокладки без дополнительной защиты

Ограничения применения

• Не предназначен для постоянного погружения в воду - хотя и работает во влажных средах, но не является подводным кабелем
• Максимальная рабочая температура жил - 80 C; при длительной перегрузке возможна деформация изоляции
• Не рекомендуется применять в контакте с растворителями, кислотами и щелочами - ПВХ-оболочка не устойчива к агрессивной химии
• Запрещено превышать радиус изгиба 10×D при подвижном монтаже - это вызывает повреждение экрана и изоляции
• Не заменяет кабель управления - предназначен только для передачи энергии, не для сигналов

Примеры использования

• Подключение серводвигателя к частотному преобразователю на станке с ЧПУ в машиностроительном цеху
• Связь между приводом и контроллером в ленточном конвейере на химическом заводе
• Кабельная линия в роботизированной клетке с частыми циклами перемещения
• Прокладка на открытом участке между корпусом преобразователя и двигателем в условиях повышенной влажности

Практические советы

• Перед монтажом проверьте соответствие сечения жил (16 мм2) нагрузке двигателя - недостаточное сечение вызывает перегрев
• При прокладке нескольких кабелей FLEXICORE SERVO 2YSLCYKJB BK 3X16+3G2.5 (м) рядом друг с другом соблюдайте интервал не менее 10 см - это снижает взаимное влияние
• Используйте кабельные канальные системы с фиксаторами для предотвращения перегибов и перекручивания
• При подключении к преобразователю обязательно заземлите экран с обоих концов - это критично для эффективности подавления помех
• Не применяйте этот кабель вместо сигнального - даже при наличии экрана он не предназначен для передачи слаботочных сигналов
• При заказе учтите, что кабель продается метражом - точный расход зависит от маршрута прокладки и запаса на соединения
