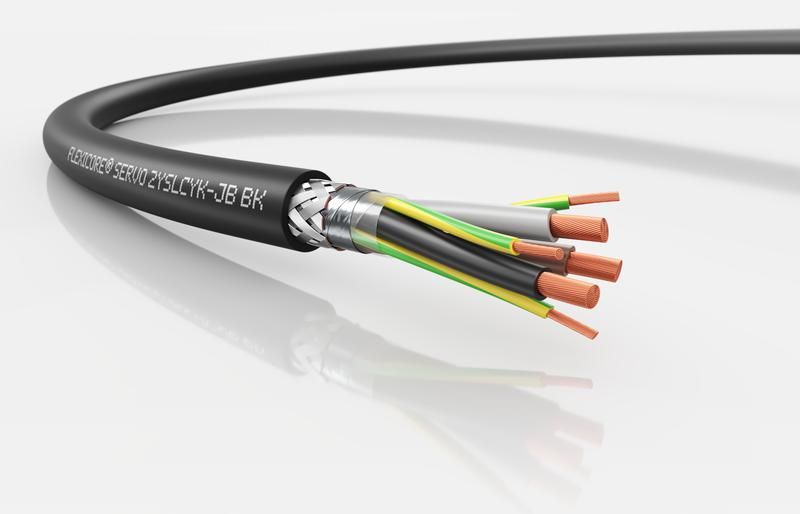

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X25+3G4 - 3120001632 LAPP

Кабель силовой FLEXICORE SERVO 2YSLCYKJB BK 3X25+3G4 от LAPP предназначен для надёжного подключения серводвигателей к частотным преобразователям в условиях высоких электромагнитных нагрузок. Его двухслойная экранированная конструкция снижает помехи, а прочная изоляция обеспечивает работу при температуре до +80 C.

Назначение и область применения

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X25+3G4 используется исключительно для передачи мощности между частотным преобразователем и трёхфазным серводвигателем. Подходит для систем автоматизации с высокими требованиями к точности и устойчивости сигнала: робототехника, ЧПУ-станки, конвейеры, насосные и компрессорные установки.

Работает в сухих, влажных и наружных условиях - выдерживает перепады температур и воздействие влаги. Применяется в химической, фармацевтической, пищевой и тяжёлой промышленности.

Технические характеристики

• Номинальное напряжение: 0,6 кВ
• Сечение токоведущих жил: 25 мм2 (три жилы)
• Заземляющая жила: три жилы по 4 мм2 (расщеплённая, симметрично скручена с фазами)
• Общее количество жил: 6 (3 фазы + 3 заземления)
• Материал жил: многопроволочная медь - гибкая, устойчивая к изгибам
• Изоляция: полиэтилен (PE) - термостойкий, с низкой диэлектрической постоянной
• Экран: двойной (оплетка + фольга) - минимизирует ЭМИ и наводки
• Оболочка: ПВХ, чёрного цвета - устойчива к механическим повреждениям и УФ-излучению
• Наружный диаметр: 25,9 мм
• Макс. рабочая температура жил: +80 C
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном испытании
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 10×D (при движении)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE SERVO 2YSLCYKJB BK 3X25+3G4 совместим с любыми частотными преобразователями и серводвигателями, требующими экранированного подключения. Для правильного монтажа:

• Не используйте кабель как силовой для обычных асинхронных двигателей - он оптимизирован именно для импульсных сигналов частотных преобразователей.
• Экран необходимо заземлить с обеих сторон: на выходе преобразователя и на корпусе двигателя - иначе эффективность защиты снижается.
• При прокладке в подвижных цепях соблюдайте минимальный радиус изгиба 10×25,9 = 259 мм.
• Жилы заземления (3x4 мм2) нельзя заменять на одну большую - их симметричная распределённая конструкция важна для балансировки помех.
• Подключение выполняйте через специализированные разъёмы или клеммы с металлическим контактом - избегайте скруток.

Безопасность и стандарты

Кабель соответствует нормам IEC 60332-1-2: не поддерживает горение при одиночном тесте. Оболочка выполнена из ПВХ без галогенов - при возгорании выделяет меньше токсичных веществ. Напряжение 0,6 кВ соответствует классу безопасности для промышленных сетей. Гарантия 2 года подтверждает соответствие требованиям к долговечности.

Преимущества

• Двойной экран (оплетка + фольга) значительно снижает уровень электромагнитных помех - защищает чувствительную аппаратуру управления.
• Расщеплённые жилы заземления обеспечивают равномерное распределение токов утечки, предотвращают накопление зарядов и улучшают EMC.
• Полиэтиленовая изоляция сохраняет свои свойства при длительной работе при +80 C - выше, чем у многих аналогов.
• Чёрная ПВХ-оболочка устойчива к UV-излучению - можно использовать вне помещений без дополнительной защиты.
• Многопроволочная медная жила обеспечивает высокую гибкость даже при больших сечениях - удобна для сложных маршрутов прокладки.

Ограничения применения

• Не применяется для постоянного тока - только для переменного трёхфазного тока с частотным управлением.
• Не рассчитан на прямое погружение в воду - хотя и работает во влажных средах, IP-класс не указан, значит, не является водонепроницаемым.
• Максимальная температура жил +80 C - не подходит для мест с риском перегрева (например, рядом с печами или нагревательными элементами).
• Не рекомендован для использования в системах с частыми резкими растяжениями - только для изгибов и скольжения.
• Нельзя применять вместо кабелей с PEN-проводником - здесь три отдельных заземляющих жилы, а не один PEN.

Примеры использования

• Подключение серводвигателя к ЧПУ-станку в машиностроительном цехе.
• Связь между преобразователем и насосом в химическом производстве с высокой влажностью.
• Ленточные конвейеры в пищевой промышленности, где требуется чистота и устойчивость к мойкам.
• Автоматические линии сборки с перемещающимися модулями - благодаря гибкости и экрану кабель не создаёт помехи контроллерам.

Практические советы

• Перед монтажом проверьте, что радиус изгиба не меньше 259 мм - особенно в местах перехода через направляющие ролики.
• Не заплетайте кабель в жгут с другими неэкранированными проводами - это сводит на нет эффект экранирования.
• При прокладке в каналах или лотках оставляйте свободное пространство вокруг кабеля - теплоотдача влияет на срок службы.
• Используйте кабельные муфты и крепления с герметизацией, если кабель проходит через стену в сырых помещениях.
• При замене старого кабеля - выбирайте тот же тип (FLEXICORE SERVO 2YSLCYKJB BK 3X25+3G4), чтобы не нарушить баланс системы.
