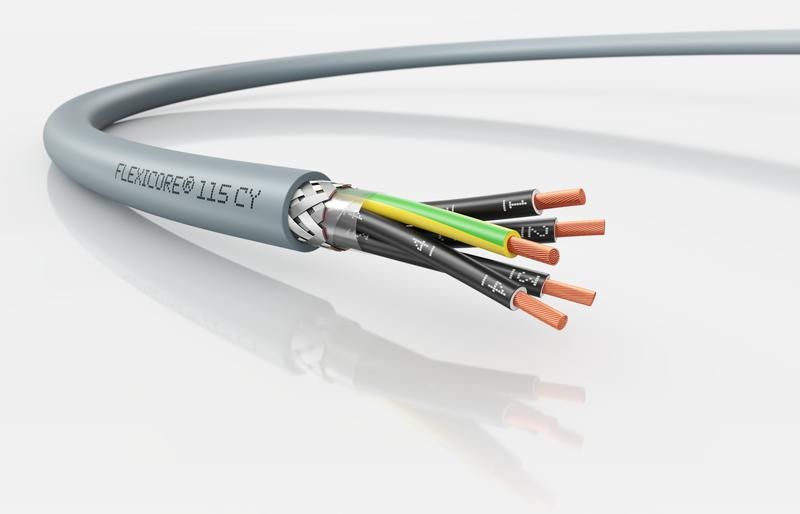

Кабель универсальный FLEXICORE 115 CY 5G0.5 - 3120001413 LAPP

Кабель FLEXICORE 115 CY 5G0.5 от LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 0,5 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов как внутри, так и снаружи зданий.

Назначение и область применения

Кабель FLEXICORE 115 CY 5G0.5 используется там, где важны надёжность передачи сигналов и устойчивость к помехам. Он применяется в системах управления, автоматики, на производственных линиях, в станках, конвейерах, для подключения датчиков, контроллеров и слаботочных устройств. Также годится для осветительных цепей и питания бытовых и промышленных электроприборов. Маркировка жил соответствует VDE 0293-1 и ГОСТ 31947 - каждая жила имеет чёткую цифровую маркировку, что упрощает монтаж и диагностику.

Технические характеристики

• Напряжение: 500 В (рабочее), 4 кВ (испытательное)
• Количество жил: 5
• Сечение каждой жилы: 0,5 мм2
• Материал жил: медь, многопроволочная конструкция (класс гибкости 5 по IEC 60228, VDE 0295, ГОСТ 22483)
• Защитный проводник: есть (PE)
• Экран: да, металлическая оплётка для защиты от ЭМИ
• Оболочка: ПВХ пластикат, серого цвета
• Диаметр кабеля: 7,3 мм
• Минимальный радиус изгиба: 4 × диаметр = 29,2 мм
• Температурный диапазон: от –60 C до +80 C
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом (по ГОСТ 25018)
• Устойчивость к холоду: да - сохраняет эластичность при низких температурах
• Климатическое исполнение: У1, У2, У3 - для работы в закрытых и открытых условиях, влажной и сухой среде
• Срок гарантии: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY 5G0.5 совместим с клеммами, разъёмами и штекерами, рассчитанными на жилы 0,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба 29,2 мм. Нельзя использовать для постоянного движения (например, в кабель-каналах с частыми перемещениями), так как он предназначен лишь для ограниченной подвижности. Прокладка возможна в бетоне, кирпиче, на открытом воздухе, в агрессивных средах - благодаря маслостойкости и защите от влаги.

Безопасность и стандарты

• Соответствует IEC 600332-1-2 - не поддерживает горение
• Не содержит свинец, фталаты и другие запрещённые вещества
• Соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Испытательное напряжение 4 кВ обеспечивает высокую безопасность при перегрузках
• Маркировка жил - цифровая, чёрная на белом фоне, в соответствии с VDE 0293-1 и ГОСТ 31947

Преимущества

• Высокая устойчивость к механическим повреждениям и химическим воздействиям (масло, топливо)
• Экран снижает влияние электромагнитных помех - идеален для чувствительной аппаратуры
• Широкий температурный диапазон позволяет применять в суровых климатах и на открытом воздухе
• Чёткая маркировка жил ускоряет сборку и исключает ошибки при подключении
• ПВХ-оболочка устойчива к старению, не трескается при низких температурах

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа TPE или SPT
• Запрещено использование в местах с регулярным изгибом, вращением или трением
• Не рекомендован для прямого контакта с открытым пламенем или высокими температурами выше +80 C
• Не следует прокладывать рядом с источниками сильного теплового излучения без термической защиты
• При монтаже в плотных пакетах учитывайте теплоотвод - перегрев возможен при большой нагрузке

Примеры использования

• Подключение датчиков давления и температуры на конвейере
• Прокладка сигнальных линий между пультом управления и станком
• Освещение производственного участка с повышенной влажностью
• Питание насосов, компрессоров и другого оборудования в цехах с риском попадания масла
• Монтаж системы автоматики на открытом воздухе зимой при –40 C

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность защиты от помех
• При оконцевании жил используйте наконечники, соответствующие классу гибкости 5 - не затягивайте слишком сильно, чтобы не разрушить многопроволочную структуру
• При прокладке в одном канале с мощными кабелями - отделяйте FLEXICORE 115 CY 5G0.5 экраном или расстоянием, чтобы избежать наводок
• Для наружной прокладки лучше использовать кабельные лотки с крышкой - даже при хорошей устойчивости к UV-излучению долгосрочное воздействие солнца может ускорить старение ПВХ
• При использовании в холодном климате не сгибайте кабель ниже –60 C - материал становится хрупким
