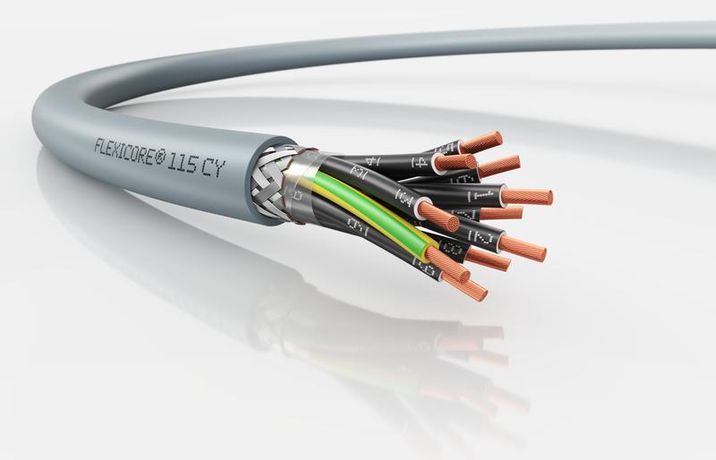

Кабель универсальный FLEXICORE 115 CY 10G1.5 - 3120001436 LAPP

Кабель FLEXICORE 115 CY 10G1.5 - экранированный силовой и контрольный кабель немецкой технологии российского производства от бренда LAPP. Подходит для стационарной прокладки и монтажа с ограниченной подвижностью, выдерживает широкий диапазон температур, устойчив к маслу и механическим нагрузкам. Артикул 3120001436 обеспечивает надёжную передачу энергии и сигналов в сложных условиях промышленной среды.

Назначение и область применения

Кабель FLEXICORE 115 CY 10G1.5 предназначен для передачи электроэнергии и управления оборудованием в условиях повышенных требований к надёжности. Применяется там, где важна помехозащищённость и долговечность:

• промышленное оборудование - станки, конвейеры, автоматические линии;
• системы управления и контроля - датчики, контроллеры, измерительные приборы;
• осветительные сети и электропитание электроинструментов;
• монтаж внутри помещений и на открытом воздухе - благодаря климатическому исполнению У1–У3.1;
• зоны с риском контакта с минеральным маслом, дизтопливом или химически активными веществами.

Технические характеристики

• Количество жил: 10
• Сечение жилы: 1.5 мм2
• Материал жилы: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Защитный проводник заземления: есть (выделенная жила)
• Экран: металлическая оплётка - снижает влияние электромагнитных помех
• Оболочка: ПВХ пластикат, серого цвета
• Напряжение: 500 В переменного тока
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Диаметр кабеля: 12.9 мм
• Температурный диапазон: от –60 C до +80 C
• Минимальный радиус изгиба: 4 × диаметр = 51.6 мм
• Маслостойкость: да - выдерживает контакт с минеральными маслами и дизельным топливом
• Огнестойкость: соответствие IEC 600332-1-2 - самозатухающая оболочка
• Устойчивость к низким температурам: да - сохраняет эластичность даже при –60 C
• Маркировка жил: цифровая, чёрная маркировка на белых цифрах - соответствует VDE 0293-1 и ГОСТ 31947
• Гарантийный срок: 24 месяца
• Экологическая безопасность: не содержит свинца, соответствует RoHS, REACH, ТР ЕАЭС 037/2016

Совместимость и монтаж

Кабель FLEXICORE 115 CY 10G1.5 совместим с большинством стандартных клеммников, разъёмами и кабельными муфтами для промышленного использования. Для монтажа важно соблюдать минимальный радиус изгиба - не менее 51.6 мм. Не допускается перегиб или растяжение во время укладки. Жилы имеют цифровую маркировку - удобно при подключении к устройствам с многочисленными входами. Экран необходимо заземлить на обоих концах для максимальной защиты от помех.

Безопасность и стандарты

• IEC 600332-1-2 - огнестойкость (не распространяет пламя)
• IEC 60228 / VDE 0295 / ГОСТ 22483 - класс гибкости жил 5
• VDE 0293-1 и ГОСТ 31947 - стандартизированная маркировка жил
• GOST 25018 - проверка на масло- и топливостойкость
• RoHS, REACH, ТР ЕАЭС 037/2016 - запрещены опасные вещества

Преимущества

• Высокая помехозащищённость за счёт полноценного металлического экрана
• Стабильная работа при экстремальных температурах - от Arctic до нагрева в цехах
• Устойчивость к маслу и топливу - идеально для автосервисов, заводов, АЗС
• Многопроволочные жилы обеспечивают гибкость без потери прочности
• Чёткая цифровая маркировка ускоряет монтаж и исключает ошибки подключения
• Серая оболочка - устойчива к УФ-лучам, подходит для открытой прокладки

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий шланговый кабель (например, TPE или PUR типа)
• Не рекомендован для прямого закапывания в почву - требуется защита в трубах или каналах
• ПВХ-оболочка теряет эластичность ниже –60 C - не использовать в глубокой арктической зоне без дополнительной теплоизоляции
• Не предназначается для работы при напряжении выше 500 В
• Не следует применять в местах с частыми ударными нагрузками - возможна деформация экрана

Примеры использования

• Подключение ЧПУ станков - 10 жил позволяют передавать питание и сигналы управления одновременно
• Линии сборки на автомобильном заводе - устойчив к каплям масла и высокой влажности
• Освещение на открытых площадках - работает при зимних морозах и летнем нагреве
• Щитовые комнаты с множеством датчиков - экран предотвращает сбои в сигнале от соседних кабелей
• Передвижные пункты питания - например, для временного подключения насосов на стройплощадке

Практические советы

• При прокладке вдоль металлоконструкций используйте кабельные каналы - это продлит срок службы экрана
• Проверьте посадочный диаметр кабельных вводов - 12.9 мм требует подходящих уплотнителей
• При использовании в холоде - не растягивайте кабель при температуре ниже –40 C
• Для длинных трасс (>50 м) учтите падение напряжения - 1.5 мм2 подходит для токов до ~16 А
• При подключении к частотному преобразователю - обязательно заземлите экран с двух сторон
• Храните в сухом месте, избегайте длительного пребывания под прямыми солнечными лучами - хотя оболочка УФ-стойкая, лучше защитить от старения
