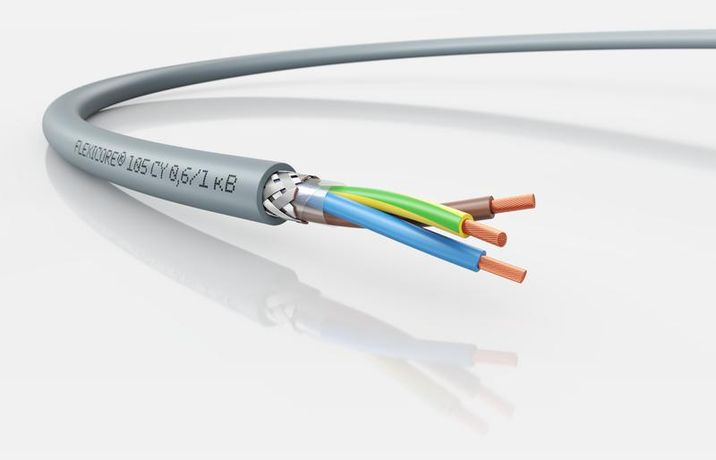

Кабель универсальный FLEXICORE 105 CY 0.6/1 кВ 3G6 - 3120001489 LAPP

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G6 от LAPP - экранированный силовой кабель с медными многопроволочными жилами сечением 6 мм2, предназначенный для надёжного подключения промышленного оборудования в условиях повышенных механических и электромагнитных нагрузок. Артикул 3120001489 обеспечивает совместимость с современными системами автоматизации и контроля.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G6 используется там, где важна устойчивость к помехам и механическая прочность. Подходит для прокладки как внутри помещений, так и на открытом воздухе. Применяется в промышленных системах: на станках, конвейерах, производственных линиях, для питания серводвигателей, измерительных приборов и электроинструментов. Особенно эффективен в зонах с высоким уровнем электромагнитных помех (ЭМС-критичные среды).

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 6 мм2 - обеспечивает пропускную способность до 40 А (при нормальных условиях)
• Количество жил: 3 - две рабочих + одна жила заземления (PE)
• Материал проводника: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228)
• Изоляция: ПВХ пластикат - устойчива к перегреву и химическим воздействиям
• Экран: металлический, защищает от внешних ЭМП и снижает собственные помехи
• Наружный диаметр: 14,6 мм - компактная форма для плотной укладки в каналах и лотках
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения
• Минимальный радиус изгиба: 4×D (≈58,4 мм) - требует осторожного монтажа при поворотах
• Цвет оболочки: серый - стандартизирован для промышленного использования
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - легко распознаваемые фаза, нуль, земля
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G6 совместим с клеммниками, разъёмами и шинами, предназначенными для жил сечением 6 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Напряжение испытания 4 кВ гарантирует целостность изоляции даже при кратковременных перегрузках. Монтаж возможен в кабель-каналах, лотках, трубах, на кронштейнах. Не применяйте для частых движущихся соединений - кабель не предназначен для постоянной гибкой подвижности.

Безопасность и стандарты

• Огнестойкость: соответствие IEC 60332-1-2 - не распространяет горение при одиночном прокладывании
• Экологическая безопасность: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +50 C, в условиях повышенной влажности и на открытом воздухе
• Устойчивость к маслам: прошел испытания по ГОСТ 25018 - выдерживает контакт с минеральным маслом и дизтопливом

Преимущества

• Экран снижает влияние электромагнитных помех - идеален для чувствительной аппаратуры
• Жилы 5 класса гибкости обеспечивают удобство при прокладке в сложных трассах
• Стандартная цветовая маркировка исключает ошибки при подключении
• ПВХ-оболочка устойчива к истиранию, химически агрессивным средам и ультрафиолету
• Произведён в России - доступная цена и быстрая доставка

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа TPE или SJOOW
• Максимальная рабочая температура 80 C - запрещено использовать рядом с источниками тепла >100 C
• Запрещена прокладка в контакте с открытым пламенем или в местах с риском возгорания
• Не следует применять в средах с постоянным воздействием растворителей, бензола, ацетона
• При монтаже в холодную погоду (<–15 C) требуется предварительный прогрев - материал становится хрупким

Примеры использования

• Подключение ЧПУ-станков и промышленных роботов
• Питание насосов, вентиляторов и серводвигателей в пищевой и химической промышленности
• Прокладка в цехах с высокими уровнями ЭМП - например, около частотных преобразователей
• Монтаж освещения и управления на открытых площадках (склады, автостоянки)
• Связь между пультами управления и исполнительными механизмами

Практические советы

• При прокладке учитывайте минимальный радиус изгиба - 58,4 мм. Перегибы нарушают экран и изоляцию
• Перед подключением проверьте цветовую маркировку жил: коричневая - L1, черная - L2, серая - L3, синяя - N, желто-зелёная - PE
• Для защиты от механических повреждений используйте кабельные каналы или гофру
• При работе в сырых помещениях - обязательно заземление через жилу PE; не допускайте попадания воды на концы жил
• При необходимости удлинения - используйте герметичные соединители, не скручивайте жилы вручную
• Храните в сухом месте при температуре от +5 C до +30 C - избегайте прямого солнечного света
