Кабель универсальный FLEXICORE 105 CY 0.6/1 кВ 4G25 - 3120001540 LAPP

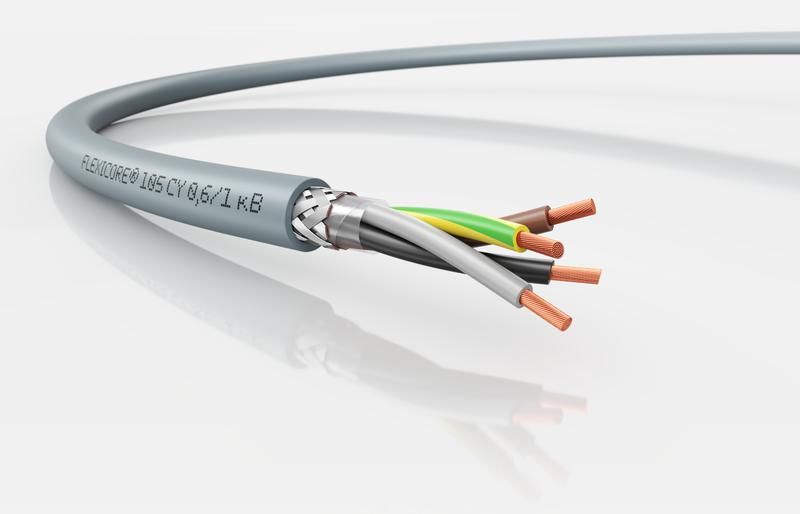

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G25 от бренда LAPP - экранированный силовой кабель с медными многопроволочными жилами сечением 25 мм2, предназначенный для надёжного подключения промышленного оборудования в условиях повышенных механических и электромагнитных нагрузок. Артикул 3120001540 обеспечивает совместимость с системами автоматизации и энергообеспечения в сложных средах.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G25 используется для передачи электроэнергии и сигналов в промышленных системах, где важна устойчивость к помехам и механическим воздействиям. Подходит для стационарной прокладки и монтажа с ограниченной подвижностью. Применяется в цепях питания двигателей, контроллеров, измерительных приборов, конвейеров, станков и других устройств. Особенно эффективен в условиях высокой электромагнитной совместимости (ЭМС) - например, рядом с частотными преобразователями или мощными источниками помех. Может использоваться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока.
• Сечение жил: 25 мм2 - позволяет пропускать значительные токи без перегрева.
• Количество жил: 4 - три фазные жилы + жила заземления (PE).
• Материал проводника: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228) - повышает долговечность при изгибах.
• Изоляция: ПВХ пластикат - устойчива к влаге, химическим веществам и температурным колебаниям.
• Экран: да, металлическая оплётка - снижает влияние внешних электромагнитных помех.
• Заземление: отдельная жила PE - обеспечивает безопасность при аварийных ситуациях.
• Наружный диаметр: 29 мм - важно при расчёте трасс и размеров каналов.
• Макс. температура проводника: 80 C - не рекомендуется длительная работа выше этого значения.
• Мин. радиус изгиба: 4×D (116 мм) - при стационарном монтаже соблюдайте этот параметр для предотвращения повреждения изоляции.
• Цвет оболочки: серый - стандартизирован для промышленного использования.
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - соответствие международным нормам для быстрой идентификации.
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном воздействии пламени.
• Климатическое исполнение: У1, У2, У3 - работает при температурах от –40 C до +60 C, в сухих и влажных средах.
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G25 совместим с клеммниками, разъёмами и шинами, рассчитанными на сечение 25 мм2 и номинальное напряжение 1 кВ. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в каналах, лотках или трубах учтите наружный диаметр 29 мм. Не применяйте для постоянного движения (например, в кабель-каналах с перемещаемыми элементами) - это выведет его из гарантии. Монтаж возможен вблизи машин, в цехах, на открытых площадках, в шкафах управления.

Безопасность и стандарты

• Соответствует IEC 60332-1-2 (огнестойкость), IEC 60228, VDE 0295, ГОСТ 22483 (гибкость жил).
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Прошёл испытания по ГОСТ 25018 - устойчив к минеральному маслу и дизельному топливу.
• Экран и заземляющая жила обеспечивают защиту от поражения током и снижают уровень ЭМИ.

Преимущества

• Высокая устойчивость к химическому воздействию - подходит для работы в цехах с маслом, смазкой, топливом.
• Экран защищает сигналы от помех - идеален для связи с чувствительной аппаратурой.
• Жилы 5 класса гибкости - меньше риск повреждения при многократных изгибах при монтаже.
• Универсальная серая оболочка - легко сочетается с другими компонентами промышленных систем.
• Российское производство - доступная цена и гарантированная поставка на рынке СНГ.

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкие кабели типа TPE или PUR с частыми изгибами.
• Максимальная рабочая температура 80 C - нельзя использовать в местах с высокими тепловыделениями без принудительного охлаждения.
• ПВХ-оболочка теряет эластичность ниже –40 C - осторожно при работе в холодных регионах зимой.
• Не рекомендован для прямого закапывания в почву - требует защиты в трубах или лотках при наружной прокладке.

Примеры использования

• Подключение серводвигателей на автоматических линиях сборки.
• Питание ЧПУ-станков и промышленных роботов.
• Прокладка в щитах управления для подачи сигнала от датчиков к ПЛК.
• Электроснабжение насосов, компрессоров и конвейеров в пищевой и химической промышленности.
• Обвязка оборудования в нефтедобыче - благодаря стойкости к дизтопливу и маслу.

Практические советы

• Перед монтажом проверьте радиус изгиба - минимальный 116 мм (4 × 29 мм). Нарушение приведёт к повреждению экрана и изоляции.
• При оконцевании жил используйте наконечники, соответствующие сечению 25 мм2 и типу многопроволочной жилы.
• Не перегружайте кабель - максимальный ток зависит от условий прокладки; при групповой укладке снижайте допустимую нагрузку на 15–20 %.
• При прокладке в одном лотке с другими кабелями отделяйте FLEXICORE 105 CY 0.6/1 кВ 4G25 от силовых линий высокой мощности - даже с экраном возможны наводки.
• Храните в сухом месте, избегайте прямого UV-излучения - хотя кабель устойчив к погоде, длительное солнце может ускорить старение ПВХ.
