Кабель универсальный FLEXICORE 105 CY 0.6/1 кВ 3G4 - 3120001532 LAPP

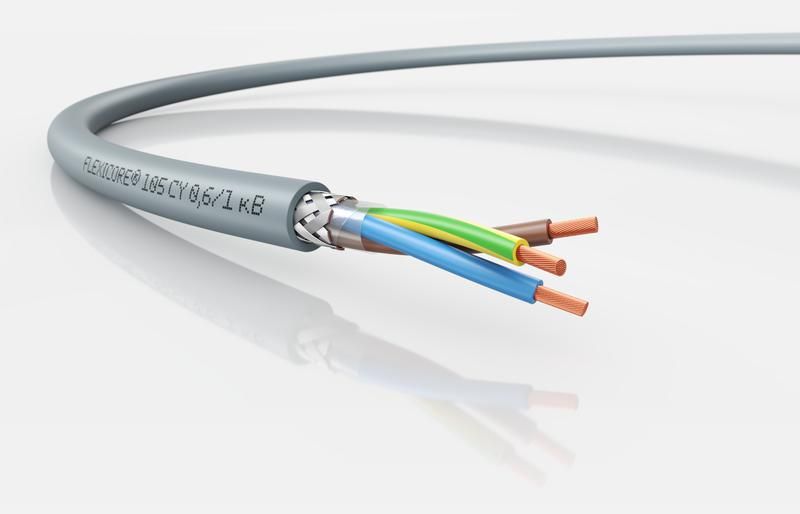

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G4 от бренда LAPP - экранированный силовой кабель с медными многопроволочными жилами сечением 4 мм2, предназначенный для стационарной и слегка подвижной прокладки в промышленных условиях. Подходит для питания двигателей, контроллеров и измерительных систем, особенно там, где важна помехозащищённость и устойчивость к химическим воздействиям.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G4 используется для передачи энергии и сигналов в промышленном оборудовании, производственных линиях, станках, конвейерах и системах автоматизации. Применяется как для внутреннего, так и для наружного монтажа - в том числе на открытых площадках и в помещениях с повышенной влажностью. Особенно эффективен в условиях высоких электромагнитных помех (ЭМС), где требуется надёжная защита от интерференции. Также подходит для подключения электроинструментов, серводвигателей и измерительных приборов.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Жилы: 3 штуки, все круглые, многопроволочные (класс гибкости 5 по IEC 60228);
• Сечение жил: 4 мм2 - обеспечивает нагрузку до 30 А при нормальных условиях;
• Экран: металлическая оплетка - снижает влияние внешних электромагнитных помех;
• Заземление: третья жила выполнена как защитный проводник PE - обязательное требование безопасности;
• Изоляция: ПВХ пластикат - устойчив к механическим повреждениям и влаге;
• Оболочка: серая, без свинца, соответствует RoHS, REACH и ТР ЕАЭС 037/2016;
• Температура эксплуатации: макс. 80 C для проводников; климатическое исполнение У1–У3.1 - работает при температуре от –40 C до +60 C;
• Наружный диаметр: 13,2 мм - компактный размер для плотной укладки;
• Минимальный радиус изгиба: 4×D (52,8 мм) - при стационарной прокладке;
• Огнестойкость: соответствие IEC 60332-1-2 - самозатухающая оболочка;
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - L1 - коричневый, L2 - чёрный, L3 - серый, PE - желто-зелёный;
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G4 совместим с стандартными клеммниками, разъёмами и контактами для медных жил сечением 4 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. Монтаж возможен в кабельных каналах, лотках, трубах и на кронштейнах. При прокладке в местах с движущимися элементами (например, на тросах или цепях) применяйте только при минимальной частоте перемещений - кабель не предназначен для постоянной гибкой эксплуатации. Не рекомендуется использовать в условиях постоянного изгибания или трения.

Безопасность и стандарты

• Соответствует IEC 60332-1-2 - не распространяет горение;
• Соблюдает требования VDE 0295, ГОСТ 22483 - качество жил;
• Не содержит свинец и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016;
• Прошел испытания по ГОСТ 25018 - устойчив к минеральному маслу и дизтопливу;
• Экранированная конструкция снижает риск возникновения помех в чувствительных системах управления.

Преимущества

• Высокая помехозащищённость благодаря полноценной металлической оплётке - идеален для ЭМС-критических объектов;
• Стойкость к маслам и топливу - позволяет применять в машиностроении и автосервисе;
• Компактный диаметр 13,2 мм - удобнее укладывать в плотных пучках и узких каналах;
• Цветовая маркировка жил по международным стандартам - исключает ошибки при подключении;
• Российское производство - доступная цена и быстрая доставка на рынок СНГ.

Ограничения применения

• Не предназначен для постоянного движения - максимальная гибкость ограничена, не заменяет гибкие кабели типа ÖLFLEX®;
• Максимальная рабочая температура 80 C - нельзя использовать рядом с нагревательными элементами без теплоизоляции;
• ПВХ-оболочка теряет эластичность ниже –40 C - осторожно при работе в крайне холодных условиях;
• Не рекомендован для прямого заливания в бетон или длительного контакта с растворителями (ацетон, бензол).

Примеры использования

• Подключение серводвигателей на станках ЧПУ;
• Питание датчиков и контроллеров в пищевой промышленности;
• Прокладка в кабельных лотках на конвейерных линиях;
• Электропитание насосов и компрессоров в нефтедобывающих установках;
• Монтаж в распределительных щитах с высокими требованиями к ЭМС.

Практические советы

• Перед монтажом проверьте радиус изгиба - не менее 52,8 мм (4 × D = 4 × 13,2 мм);
• При прокладке в одном канале с другими кабелями соблюдайте расстояние между группами - это снижает взаимную индукцию;
• Для защиты от механических повреждений используйте гофру или кабель-каналы;
• При подключении к клеммам обязательно используйте наконечники - предотвращают выскальзывание многопроволочных жил;
• Проверяйте целостность экрана - он должен быть надёжно заземлён на обоих концах для эффективной работы.
