Кабель универсальный FLEXICORE 105 CY 0.6/1 кВ 3G2.5 - 3120001484 LAPP

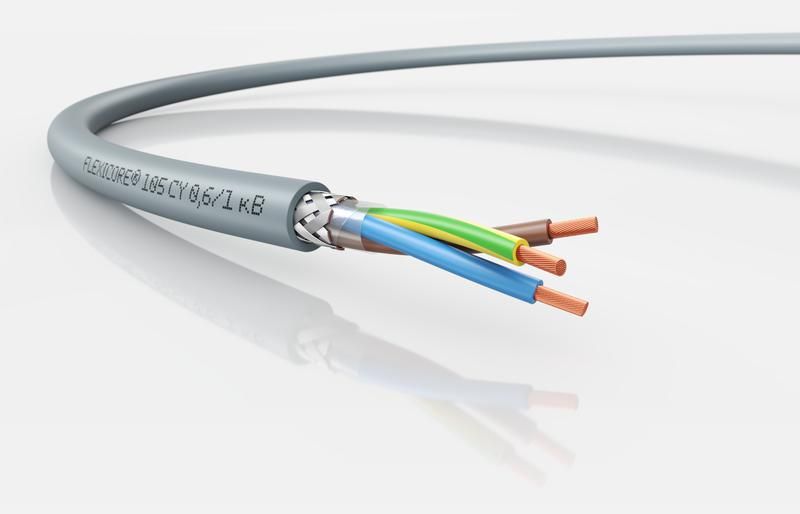

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G2.5 от LAPP - экранированный силовой кабель с заземляющей жилой, предназначенный для надёжного подключения оборудования в условиях повышенных требований к электромагнитной совместимости и механической устойчивости. Подходит как для стационарной прокладки, так и для мобильных систем с ограниченным движением.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G2.5 используется там, где важна стабильная передача энергии и сигналов при наличии помех. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, для питания серводвигателей, измерительных приборов и электроинструментов. Особенно эффективен в средах с высоким уровнем электромагнитных помех (ЭМС). Может прокладываться как внутри помещений, так и на открытом воздухе.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока
• Сечение жил: 2,5 мм2 - обеспечивает нагрузку до 20–25 А в зависимости от условий прокладки
• Количество жил: 3 - три круглые многопроволочные жилы, одна из них - заземляющая (PE)
• Материал жил: медные многопроволочные проводники 5 класса гибкости по IEC 60228 и ГОСТ 22483
• Изоляция: ПВХ пластикат - устойчив к перегреву и химическим воздействиям
• Экран: металлическая оплётка - снижает влияние внешних электромагнитных помех
• Оболочка: серый ПВХ - стойкая к маслу, дизтопливу, ультрафиолету и механическим повреждениям
• Наружный диаметр: 10,5 мм - компактная форма для удобной прокладки в каналах и лотках
• Макс. рабочая температура жил: +80 C - не рекомендуется длительная работа выше этого значения
• Мин. радиус изгиба: 4×D = 42 мм - минимальный допустимый радиус при монтаже
• Огнестойкость: IEC 60332-1-2 - не распространяет горение при одиночном применении
• Цветовая маркировка жил: соответствие VDE 0293-1 и ГОСТ 31947 (L/N/PE - коричневый/синий/зелёно-жёлтый)
• Климатическое исполнение: У1, У2, У3 - работает при температуре от –40 C до +60 C, влажность до 98%
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 3G2.5 совместим с типовыми клеммниками, разъёмами и контактными элементами, предназначенными для медных жил сечением 2,5 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в лотках или трубах соблюдайте минимальный радиус изгиба 42 мм. Напряжение на экране не должно превышать 50 В постоянного тока. Монтаж возможен в штробах, кабель-каналах, на кабельных трассах, в том числе с открытым способом.

Безопасность и стандарты

• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - по классу гибкости жил
• Прошёл испытания по ГОСТ 25018 - устойчивость к минеральному маслу и дизельному топливу
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Огнестойкость IEC 60332-1-2 - не поддерживает горение при одиночной прокладке
• Электрическое испытательное напряжение: 4 кВ - гарантирует надёжную изоляцию даже при кратковременных перегрузках

Преимущества

• Экран из медной оплётки обеспечивает стабильную работу в условиях сильных ЭМП - идеально для автоматизации и ЧПУ
• Стойкость к маслу и топливу позволяет использовать в цехах с гидравликой, автосервисах, на транспорте
• Компактный диаметр 10,5 мм экономит место в кабельных трассах и упрощает прокладку
• Жилы 5 класса гибкости - лучше выдерживают вибрации и частые изгибы, чем жёсткие аналоги
• Серая оболочка - устойчива к UV-лучам, подходит для наружной прокладки без дополнительной защиты

Ограничения применения

• Не предназначен для постоянного движения - не заменяет гибкий кабель типа TPE или SJOOW
• Запрещено использование при температурах ниже –40 C - материал становится хрупким
• Не следует прокладывать рядом с источниками открытого пламени или при температурах выше +80 C
• Не применяется в качестве кабеля управления с импульсными сигналами более 10 кГц без дополнительной фильтрации
• Не рекомендован для прямого заливания бетоном - требуется защитная гофра или канал

Примеры использования

• Подключение серводвигателей на станках с ЧПУ
• Питание насосов и компрессоров в пищевой промышленности
• Прокладка в лотках на конвейерных линиях с вибрацией
• Связь между контроллером и датчиками в условиях сильных помех
• Монтаж освещения и розеток на открытом воздухе (например, на производственной площадке)

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённая оплётка снижает защиту от помех
• При использовании в местах с частыми изгибами (например, на подвижных участках) увеличьте радиус изгиба до 6–8 D
• Для прокладки в сырых помещениях используйте герметичные вводы - хотя кабель устойчив к влаге, контакты должны быть защищены
• При группировке нескольких кабелей FLEXICORE 105 CY 0.6/1 кВ 3G2.5 оставляйте зазоры для теплоотвода - особенно при плотной укладке
• При подключении к устройству с высокими токами включения (например, двигатели) убедитесь, что автоматический выключатель имеет достаточную коммутационную способность
