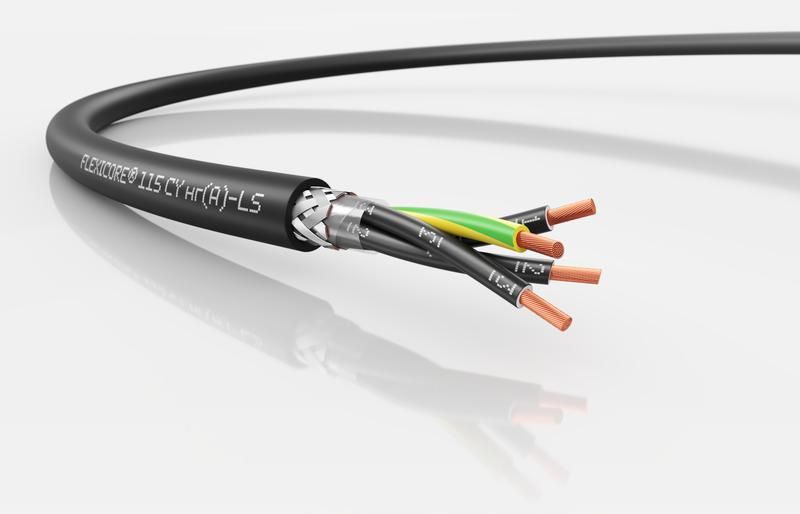

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 4G0.75 - 3120001456 LAPP

Кабель FLEXICORE 115 CY нг(А)-LS 4G0.75 от бренда LAPP - экранированный силовой и контрольный кабель с медными многопроволочными жилами сечением 0,75 мм2, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации, освещения и подключения измерительных приборов. Артикул 3120001456.

Назначение и область применения

Кабель FLEXICORE 115 CY нг(А)-LS 4G0.75 используется там, где важна надёжность передачи сигнала и энергии в условиях повышенных требований к безопасности и устойчивости к помехам. Применяется в промышленных системах: на станках, конвейерах, сборочных линиях, в щитах управления, для подключения датчиков, контроллеров и электроинструмента. Также подходит для осветительных сетей и распределительных устройств внутри и вне помещений. Экран обеспечивает защиту от электромагнитных помех, что особенно важно в местах с большим количеством частотно-регулируемых приводов и сложной электроники.

Технические характеристики

• Количество жил: 4 (три фазные + земля)
• Сечение жилы: 0,75 мм2
• Материал жил: медь, многопроволочная конструкция (5 класс гибкости по IEC 60228)
• Изоляция: ПВХ пластикат
• Оболочка: чёрная, с низким выделением дыма (LS)
• Экран: металлический, обеспечивает защиту от ЭМИ
• Заземление: есть защитный провод PE
• Напряжение: 500 В переменного тока
• Диаметр кабеля: 7,3 мм
• Температурный диапазон: от –50 C до +80 C
• Минимальный радиус изгиба: 4×диаметр (т.е. мин. 29,2 мм) при стационарной прокладке
• Гарантия: 24 месяца
• Маркировка жил: цифровая, чёрная оболочка с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS 4G0.75 совместим с типовыми клеммниками, разъёмами и зажимами для жил 0,75 мм2. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перегибов и пережимов. Нельзя применять для постоянного движения (например, в кабель-каналах с цикличным изгибом). Максимально допустимый радиус изгиба - 4 диаметра; при меньшем значении возможна деформация жил и повреждение экрана. При прокладке в шахтах, каналах или на открытом воздухе соблюдайте минимальную температуру монтажа –15 C.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 (не распространяет горение при групповой прокладке)
• Низкое выделение дыма: LS - снижает риск задыхания и улучшает видимость при возгорании
• Электрическая прочность: тестовое напряжение 4 кВ (выше рабочего 500 В)
• Экологические нормы: не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - для работы в помещениях и на открытом воздухе

Преимущества

• Экран защищает сигнал от внешних помех - идеально для чувствительной аппаратуры
• Многопроволочная жила обеспечивает хорошую гибкость при монтаже без потери долговечности
• Низкое дымовыделение и самозатухание повышают безопасность в закрытых пространствах
• Устойчивость к широкому температурному диапазону позволяет использовать в холодных и жарких зонах
• Чёткая цветовая и цифровая маркировка ускоряет и упрощает идентификацию жил при подключении

Ограничения применения

• Не предназначен для постоянного механического движения (например, в кабельных трассах с частыми изгибами)
• Не рекомендован для прямого земляного монтажа без защиты в трубах или кабель-каналах
• ПВХ-оболочка теряет эластичность ниже –50 C - не применяйте в условиях глубоких морозов без предварительного прогрева
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур (>80 C)

Примеры использования

• Подключение датчиков и сервоприводов на автоматических линиях
• Прокладка в распределительных щитах заводских цехов
• Питание светильников и розеток в производственных помещениях
• Связь между ПЛК и исполнительными механизмами
• Монтаж в теплицах, холодильных камерах, наружных осветительных системах

Практические советы

• Перед монтажом проверьте целостность экрана - повреждённый экран снижает эффективность защиты от помех
• При использовании в сырых помещениях обязательно прокладывайте кабель в защитных трубах или кабель-каналах
• При подключении к клеммам используйте наконечники для многопроволочных жил - это исключит ослабление контакта
• Учитывайте посадочный диаметр 7,3 мм при выборе хомутов, проходок и каналов - слишком маленькие отверстия затруднят протяжку
• Для длительной эксплуатации в условиях вибраций лучше комбинировать этот кабель с гофрой или специальными кабельными лотками
